Joy-it COMVAM01 digitálny panelový merač, Merač jednosmerného napätia a prúdu, do 100 V, do 100 A, 2x3 LED diódy ČERVENÁ

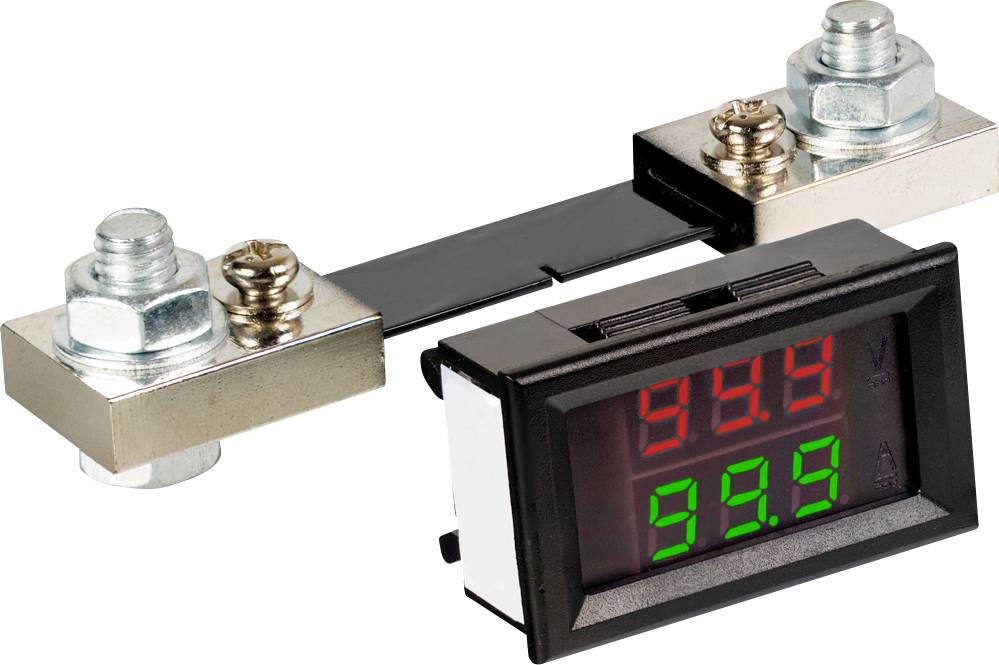

Digitálny panelový voltmeter s červenými a zelenými LED displejmi prepojený kovovou bočovacou rezistenciu so skrutkovacími svorkami.

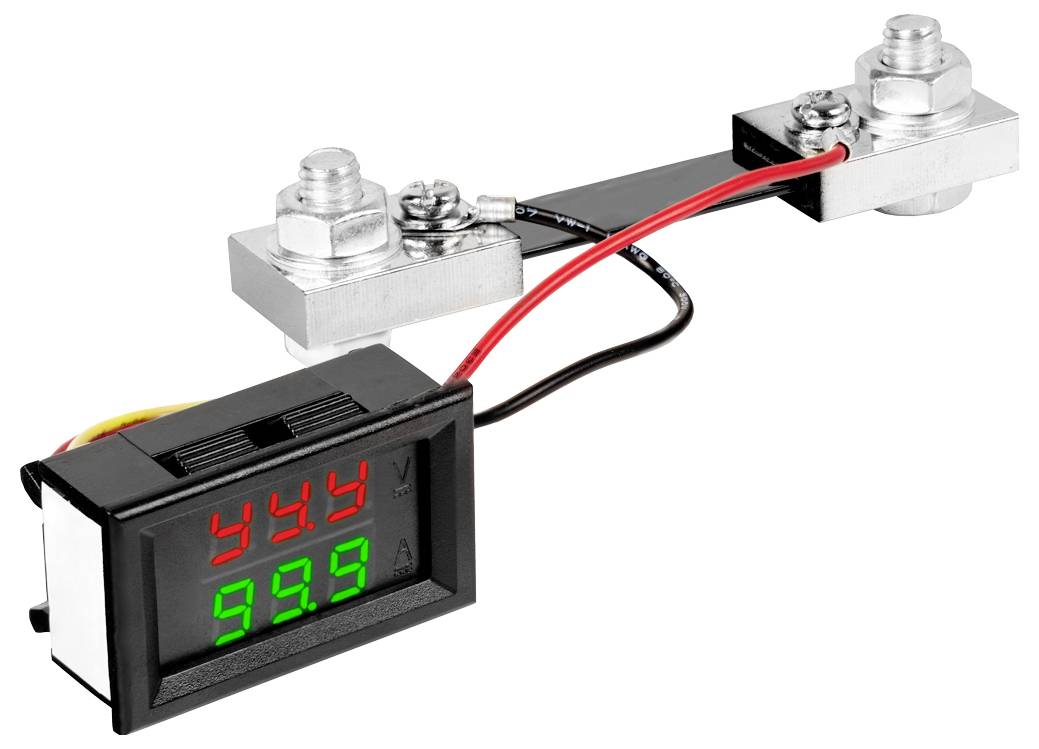

Digitálny panelový merač zapojený na dva kovové svorky, zobrazujúci červené a zelené číselné údaje na čiernom displeji.

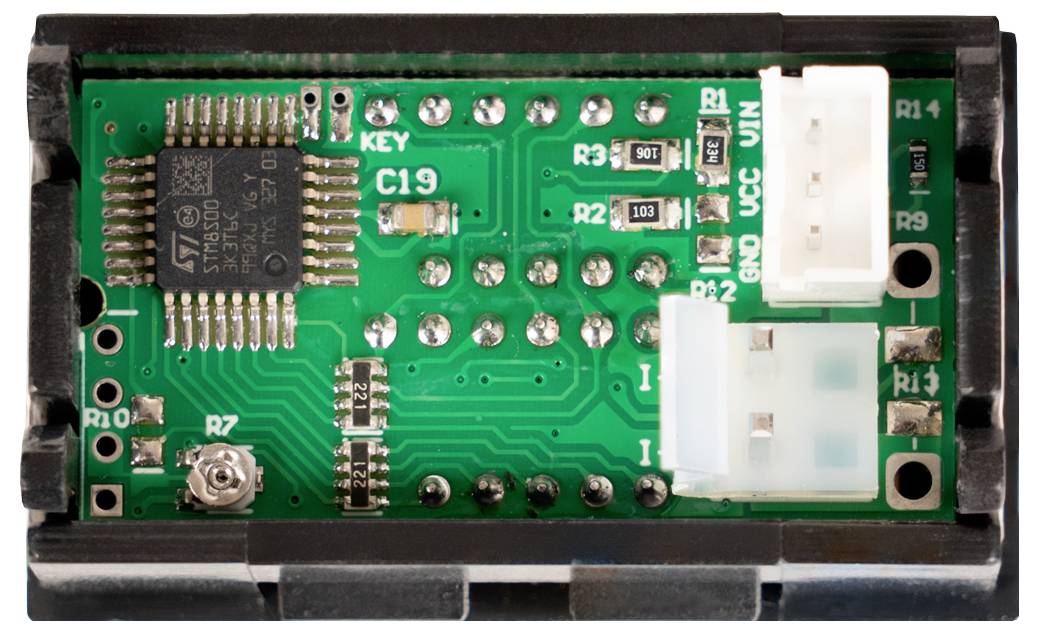

Zväčšený pohľad na malú dosku s tlačenými spojmi s mikrokontrolérom ST, dvoma bielymi konektormi a označenými spájkovacími ploškami/komponentami.

1/3

Datasheety: (PDF)

Okamžité doručenie: Ut 13. 10.

99 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (11,37 € / kus)

11,37 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Merač jednosmerného napätia a prúdu, do 100 V, do 100 A, 2x3 LED diódy ČERVENÁ/ZELENÁ, 48x29x22 mm

Meria súčasne 0–100 V DC a 0–100 A DC
Externý bočný rezistor pre presné meranie
vysoké prúdy
Integrovaný kalibračný potenciometer pre jemné nastavenie
Dva 3-miestne LED displeje – červený (napätie), zelený
(Elektrina)
Kompaktný dizajn s rozmermi iba 48 × 29 ×
22 mm
Široký rozsah napájacieho napätia (3,5 – 30 V DC) a
Rýchla aktualizácia 500 ms

Technické parametre

červená LED dióda: voltmeter
Zelená LED dióda: Merač výkonu
Meria súčasne 0–100 V DC a 0–100 A DC
Externý bočný rezistor pre presné meranie
vysoké prúdy
Integrovaný kalibračný potenciometer pre jemné nastavenie
Dva 3-miestne LED displeje – červený (napätie), zelený
(Elektrina)
Kompaktný dizajn s rozmermi iba 48 × 29 ×
22 mm
Široký rozsah napájacieho napätia (3,5 – 30 V DC) a
Rýchla aktualizácia 500 ms
Rozlíšenie napätia: 0,1 A
Aktualizačná frekvencia: 500 ms
Prevádzková teplota: -10 až +60 stupňov Celzia
3-miestny segmentový displej pre každú nameranú hodnotu
Integrovaný potenciometer na kalibráciu prúdu,
externý bočný rezistor

Kategória výrobku: digitálny panelový merač

Meracie funkcie: napätie
prúd

Rozsah merania (min.): 0 V
0 A

Typ: COMVAM01

Rozsah merania (max.): 100 V
100 A

Technológia displeja: LED

Prevádzkové napätie: 3.5 V
30 V

Rozmer.: (d x š x v) 29 x 48 x 22 mm

Hmotnosť: 79 g

Prevádzkové napätie max.: 30 V

Min. prevádzkové napätie: 3.50 V

Osvetlenie displeja: červené
zelené

Vlastnosti: dvojitá stupnica

Farba: čierna

Šírka: 48 mm

V: 22 mm

Dĺžka: 29 mm

Výška číslic: 7,1 mm

: bez certifikátu

Na stiahnutie

Datasheet

Datasheet 3828252 Joy-it COMVAM01 digitálny panelový merač, Merač jednosmerného napätia a prúdu, do 100 V, do 100 A, 2x3 LED diódy ČERVENÁ

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3828252 Joy-it COMVAM01 digitálny panelový merač, Merač jednosmerného napätia a prúdu, do 100 V, do 100 A, 2x3 LED diódy ČERVENÁ

Popis

COM-VAM01 je všestranný a presný
digitálne vstavané meracie zariadenie pre simultánne
Meranie jednosmerného napätia a prúdu. Bolo to
pre spoľahlivé použitie v laboratóriách, priemysle a
vyvinuté a
ponúka široký merací rozsah a zároveň jednoduché
Integrácia do širokej škály aplikácií, ako napr.
Napájacie zdroje, batériové systémy alebo regulátory solárneho nabíjania.
Zariadenie podporuje prevádzkové napätie 3,5 – 30 V.
V DC, meria napätie do 100 V DC a prúdy do
100 A DC s jemným rozlíšením 0,1 V / 0,1 A. Obidva
Merania sa vykonávajú samostatne na jasných, vysoko kontrastných povrchoch.
3-miestne LED segmentové displeje s výškou číslic
Zobrazuje sa s rozmermi 0,28 palca na reklamu. Červený indikátor ukazuje
Napätie je privedené, zatiaľ čo zelený indikátor zobrazuje prúd.
COM-VAM01 sa používa na meranie vysokého prúdu.
externý presný bočný rezistor, ktorý funguje aj s
Vysoké zaťažovacie prúdy vyžadujú bezpečné meranie s nízkymi stratami
umožnené. Integrovaný kalibračný potenciometer
umožňuje jemné doladenie aktuálnej nameranej hodnoty
aby sa zabezpečila dlhodobá presnosť merania.
S obnovovacou frekvenciou 500 ms a
Týmto sa zabezpečuje presnosť merania ±1 % + 2 desatinné miesta.
Zariadenie poskytuje rýchle a spoľahlivé merania pre
Monitorovanie v reálnom čase. Kompaktný dizajn (48 × 29 × 22
mm) a ľahká konštrukcia uľahčujú integráciu
v predných paneloch alebo krytoch, zatiaľ čo veľké
Stabilný rozsah prevádzkových teplôt (-10 °C až +60 °C)
Výkon zaručený aj v náročných podmienkach.
Vďaka štvorvodičovému systému merania prúdu
a ďalší vodič na meranie napätia je
Inštalácia je jednoduchá a bezpečná. To znamená, že COMVAM01
robustný, presný a užívateľsky prívetivý
Merací prístroj s dvoma displejmi, ideálny pre inžinierov a technikov
a vývojárov, ktorí potrebujú spoľahlivé riešenie merania pre
Vyžadujú sa DC aplikácie.

Tento text bol preložený strojovo.
