Name: Joy-it hnacie člen motora ARD-RAMPS-Kit1.6
Brand: Joy-it
SKU: 2582439
Availability: InStock

Súprava komponentov pre elektroniku s LCD displejom, zelenou LED doskou, doskou plošných spojov, káblami a niekoľkými menšími modulmi, pravdepodobne senzormi.

Niekoľko elektronických komponentov na bielom pozadí: LCD displej, doska plošných spojov s konektormi, káble a malé senzory.

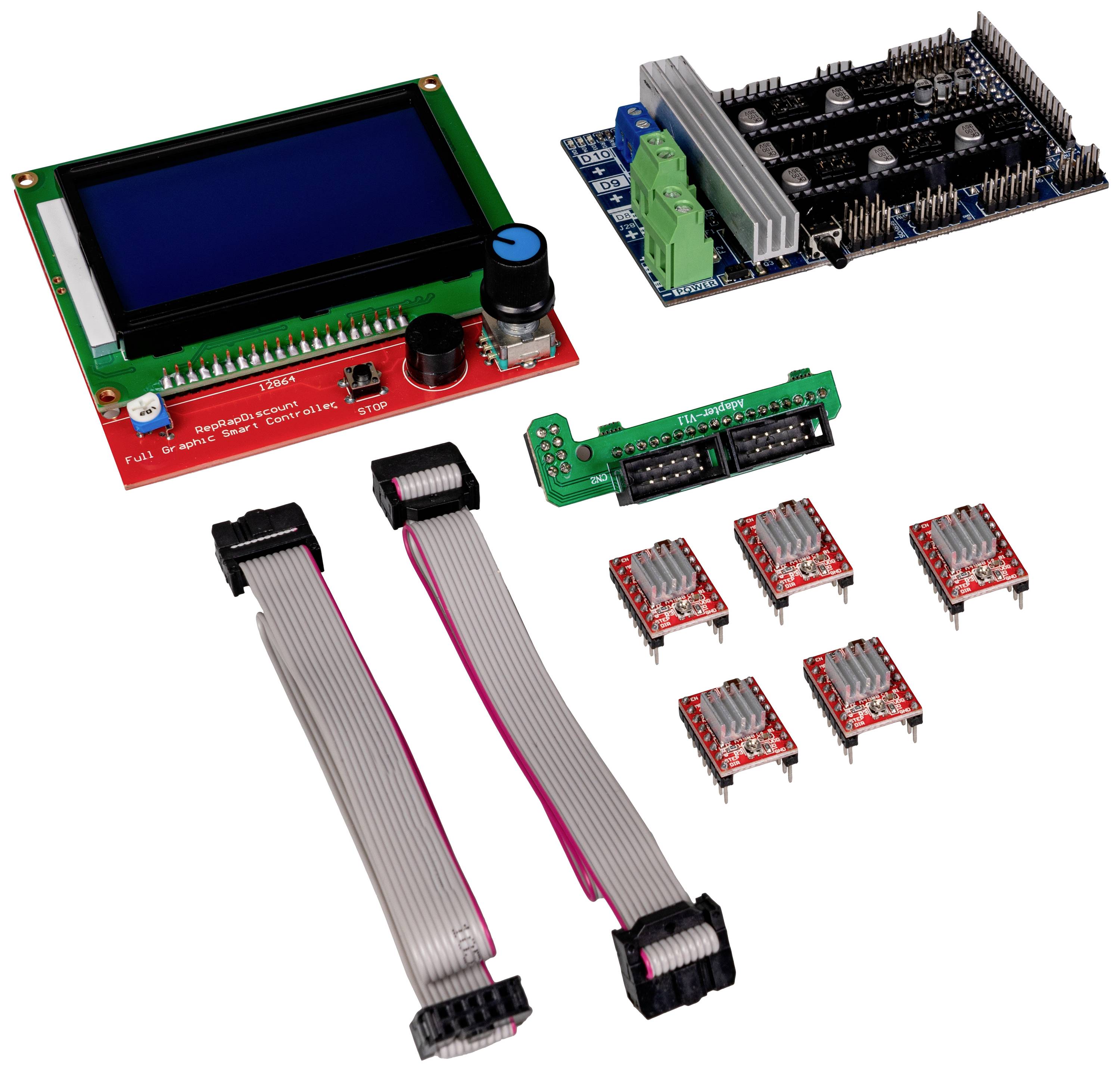

Elektronický komplet pozostávajúci z displeja, kontrolnej dosky, prepájacích káblov, spínačov a niekoľkých zásuvných modulov.

1/3

Datasheety: (PDF)

Okamžité doručenie: Pi 23. 10.

24 Ks

Počet

Celkom (31,99 € / kus)

31,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

RAMPS 1.6 s 20x4 LCD a 5x A4988 ovládačmi motora

Zosilnené MOSFETy a skrutkové svorky
Prípojky až pre 6 krokových motorov (X, Y, 2x Z, 2x extruder)
6 prípojok pre koncové spínače alebo optické koncové zarážky
Prípojky až pre 3 teplotné senzory
3 MOSFETy pre napr. B. HotEnd, ventilátor komponentov a vykurovacie lôžko
5A poistka pre všeobecný obvod
Samostatná 20A poistka pre okruh vyhrievacieho lôžka
Stavové LED diódy

Technické parametre

napájacie napätie
12 V /DC
Kompatibilné s
Arduino MEGA
Features
Prípojky až pre 6 krokových motorov (X, Y, 2x Z, 2x extruder)
6 prípojok pre koncové spínače alebo optické koncové zarážky
Prípojky až pre 3 teplotné senzory
3 MOSFETy pre napr. B. HotEnd, ventilátor komponentov a vykurovacie lôžko
5A poistka pre všeobecný obvod
Samostatná 20A poistka pre okruh vyhrievacieho lôžka
Stavové LED diódy
Zosilnené MOSFETy a skrutkové svorky
RAMPS1.6, 20x4 LCD, 5x A4988 budiče motora, 2x prepojovacie káble vrátane adaptérovej dosky pre LCD displej, chladič pre mosfety a budič motora

Model: Arduino Mega

Prípojky externý: skrutkovacie svorky

Dĺžka: 68 mm

Šírka: 102 mm

V: 29 mm

Obsah sady: vr. displeja

Kategória výrobku: hnacie člen motora

Vhodný pre: Arduino Mega

Rozhranie: skrutková svorka

Technológia: LCD-Modul

Typ nástroja: hnací člen motoru

Na stiahnutie

Datasheet

Datasheet 2582439 Joy-it hnacie člen motora ARD-RAMPS-Kit1.6

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2582439 Joy-it hnacie člen motora ARD-RAMPS-Kit1.6

Popis

S touto kompletnou sadou položíte základ pre inštaláciu vlastnej 3D tlačiarne založenej na Arduino.
S príslušným softvérom nainštalovaným na Arduino Mega možno na veľkom LCD displeji, ktorý je súčasťou dodávky, zobrazovať aktuálne stavové správy alebo informácie, ako je teplota.
V porovnaní s predchodcom boli MOSFETy a skrutkové svorky RAMPS 1.6 prispôsobené vyššej spotrebe energie. Okrem toho bol revidovaný tepelný dizajn, aby sa dosiahol lepší odvod tepla.

Tento text bol preložený strojovo.
