Joy-it krokový motor nema14-01 0.1 Nm 0.4 A Priemer hriadeľa: 5 mm

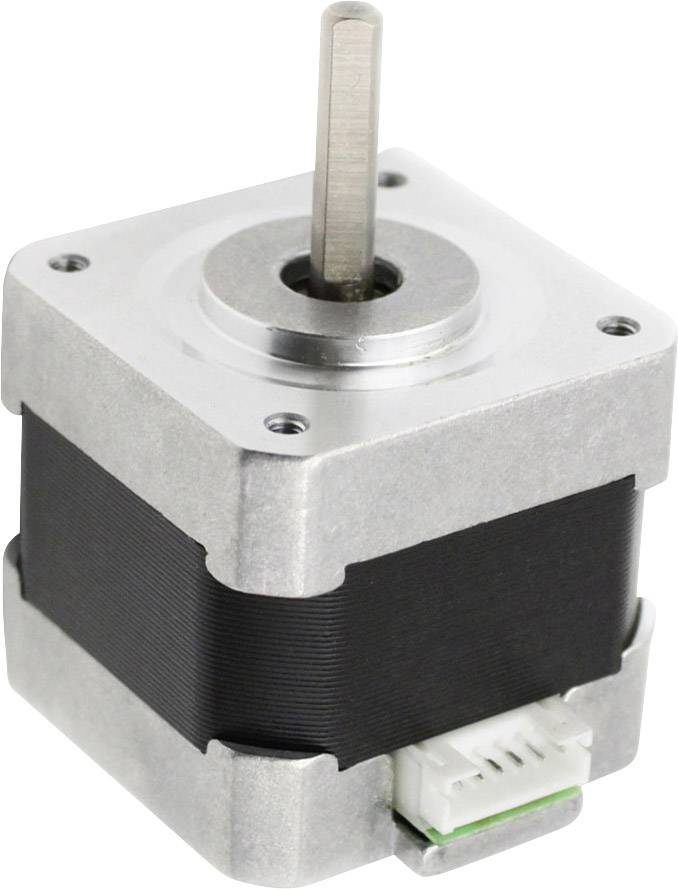

Štvorcový krokový motor so striebornými a čiernymi komponentmi, s centrálnou osou smerujúcou nahor.

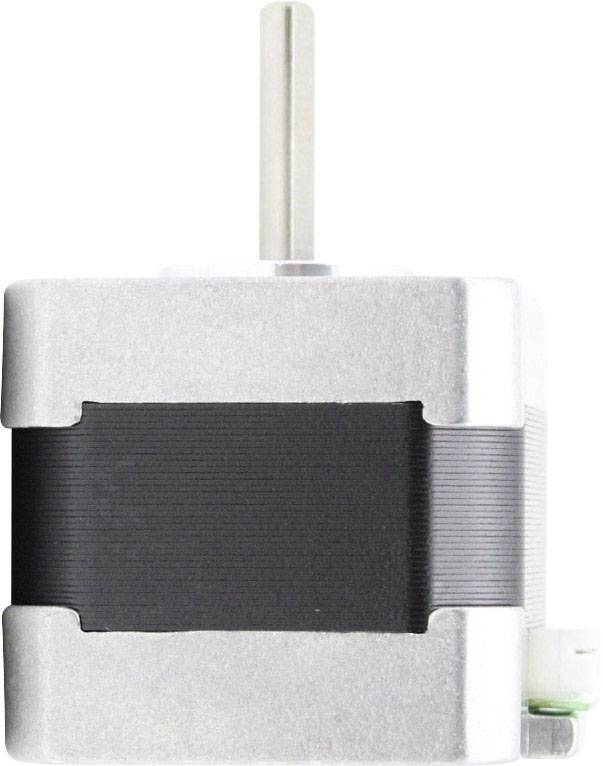

Kompaktný krokový motor so strieborným kovovým krytom a čiernou stredovou časťou. Hore je viditeľný kovový hriadeľ.

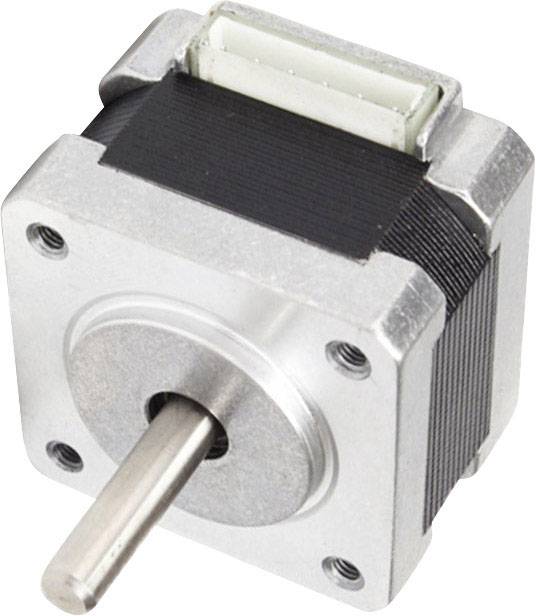

Strieborný krokový motor s viditeľným hriadeľom a veľkým konektorom, typický pre použitie v strojoch a zariadeniach.

1/3

Datasheety: (PDF)

Doručenie: Št 10. 9.

46 Ks

Počet

Celkom (15,44 € / kus)

15,44 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Nema 14-01, 4,5 mm jednoduchý hriadeľ, 0,4 A, 12 V

Vysoká kvalita produktu
Pripojenie: 4 pol. Zásuvka (zástrčka JST)
Ideálne pre robotiku, CNC, 3D tlač
Teplotný rozsah: -10 ponúk +50 stupňov
Trieda izolácie: B (do 130 stupňov)

Technické parametre

Rozmery hriadeľa Ø 5 x 16 mm (jednoduchý hriadeľ)
Špecifikácia 35SHD0001-20B
4-kolíkové pripojenie Socket (JST)
Počet krokov na otáčku 200
Rozmery 35 x 35 x 29 mm
Rozsah dodávky krokový motor NEMA14-01
CHARAKTERISTIKY VÝKONNOSTI
Prídržný krútiaci moment 0,1 Nm
Uhol sklonu 1,8 °
Menovité napätie 12 V.
menovitý prúd: 0,4 A.
Počet fáz 2
Fázový odpor 20 Ω
Fázová indukčnosť 20 mH
Izolačný odpor 500 V
Izolačná trieda B (130 ° C)
Moment zotrvačnosti 12 g
cm²
Krútiaci moment 0,008 Nm
prípustná Teplotný rozsah -10 ° C - 50 ° C

Uhol: 1,8°

Brzdný moment: 0.1 Nm

Ø hriadeľa: 5 mm

Dĺžka hriadeľa: 16 mm

Číslo výrobcu: nema14-01

Typ: nema14-01

Šírka: 35 mm

Menovitý prúd: 0.4 A

Menovité napätie: 8 V

Fáza: 2

Ø hriadeľa: 5 mm

Dĺžka motora: 29 mm

Kategória výrobku: krokový motor

Na stiahnutie

Datasheet

Datasheet 2142507 Joy-it krokový motor nema14-01 0.1 Nm 0.4 A Priemer hriadeľa: 5 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2142507 Joy-it krokový motor nema14-01 0.1 Nm 0.4 A Priemer hriadeľa: 5 mm

Informácie

Informácie 2142507 Joy-it krokový motor nema14-01 0.1 Nm 0.4 A Priemer hriadeľa: 5 mm

Popis

Tento malý krokový motor sa dá optimálne použiť na menšie úlohy v oblasti automatizácie, CNC (napr. Gravírovací laser, 3D tlač atď.) Alebo robotiky. Vďaka malému prevedeniu a nízkej hmotnosti je tento krokový motor ideálny pre projekty s malým inštalačným priestorom a / alebo obmedzenou hmotnosťou.
