Joy-it krokový motor nema14-02 0.15 Nm 0.75 A 0.75 A Priemer hriadeľa: 4.5 mm

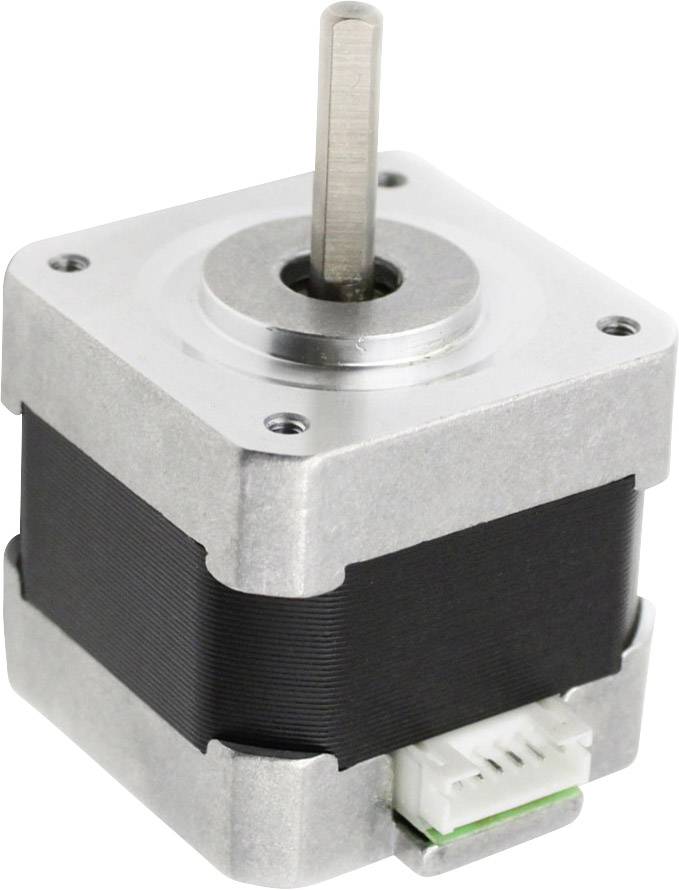

Malý krokový motor v kovovom kryte s viditeľným hriadeľom a elektrickou prípojkou, používaný v presných prístrojoch.

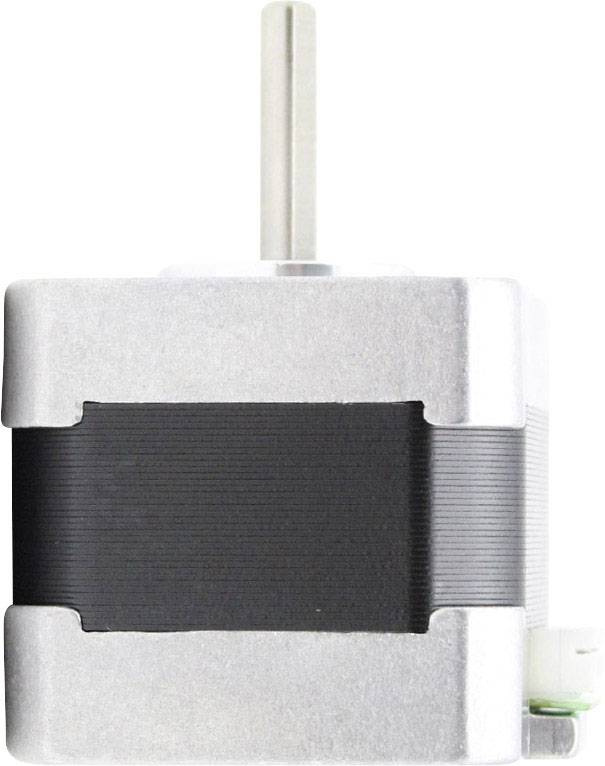

Krokový motor so strieborným kovovým krytom a čiernym pruhom v strede, vertikálnym hriadeľom hore.

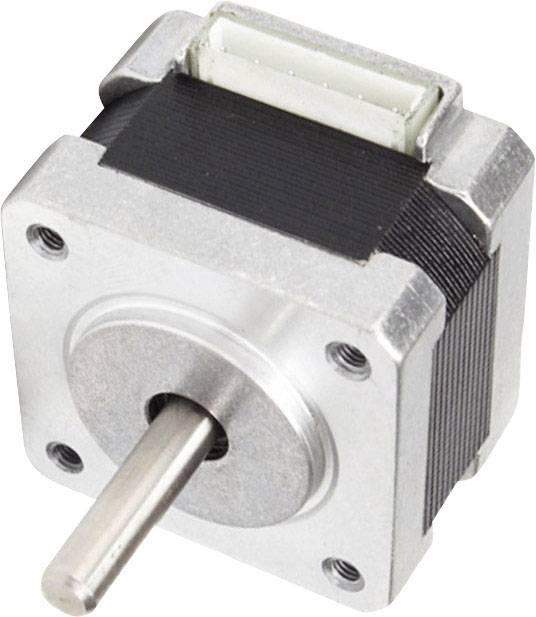

Krokový motor so štvorcovým hliníkovým krytom a valcovým kolíkom hriadeľa pohonu, viditeľný s pripojením zhora.

1/3

Datasheety: (PDF)

Čoskoro k dispozícii

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (15,44 € / kus)

15,44 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Nema 14, hriadeľ 4,5 mm, 0,75 A, jeden hriadeľ

vysoká kvalita produktu
Pripojenie: 4 pol. Zásuvka (zástrčka JST)
Ideálne pre robotiku, CNC, 3D tlač
Teplotný rozsah: -10 ponúk +50 stupňov
Trieda izolácie: B (do 130 stupňov)
Kroky / revolúcia: 200

Technické parametre

Rozmery hriadeľa
Ø 4,5 x 16 mm (jeden hriadeľ)
špecifikácia
35SHD0102-20B1
pripojenie
4-pólový Zásuvka (JST)
Kroky / revolúcia
200
Rozmery
35 x 35 x 35 mm
Rozsah dodávky
Krokový motor NEMA14-02
CHARAKTERISTIKY VÝKONU
Prídržný moment
0,15 Nm
menovité napätie
4,35 V
Menovitý prúd
0,75 A,
Krokový uhol
1,8 °
Počet fáz
2
Fázový odpor
5,8 Ω
Fázová indukčnosť
9,5 mH
Izolačný odpor
500 V
Trieda izolácie
B (130 °)
Moment zotrvačnosti
14g
cm²
Ozubený krútiaci moment
0,012 Nm
prípustný Teplotný rozsah
-10 ° C - 50 ° C

Uhol: 1,8°

Brzdný moment: 0.15 Nm

Max. fázový prúd: 0.75 A

Ø hriadeľa: 4,5 mm

Dĺžka hriadeľa: 16 mm

Číslo výrobcu: nema14-02

Typ: nema14-02

Šírka: 35 mm

Menovitý prúd: 0.75 A

Menovité napätie: 4.35 V

Fáza: 2

Ø hriadeľa: 4.5 mm

Menovitý otáčavý moment: 0.15 Nm

Dĺžka motora: 35 mm

Max. okolitá teplota: 50 °C

Min. okolitá teplota: -10 °C

Hmotnosť: 120 g

Kategória výrobku: krokový motor

Na stiahnutie

Datasheet

Datasheet 2142562 Joy-it krokový motor nema14-02 0.15 Nm 0.75 A 0.75 A Priemer hriadeľa: 4.5 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2142562 Joy-it krokový motor nema14-02 0.15 Nm 0.75 A 0.75 A Priemer hriadeľa: 4.5 mm

Popis

Tento malý krokový motor je možné optimálne použiť na menšie úlohy v oblastiach automatizácie, CNC (napr. Gravírovací laser, 3D tlač atď.) Alebo robotiky. Malý dizajn a nízka hmotnosť predurčujú tento krokový motor pre projekty s malým inštalačným priestorom a / alebo obmedzenou váhovou kapacitou.
