Joy-it krokový motor NEMA17-08GM 0.28 Nm 0.84 A 0.84 A Priemer hriadeľa: 5 mm

Krokový motor v detailnom zábere so viditeľnou hriadeľou a káblami. Vhodný pre presné riadenie strojových pohybov.

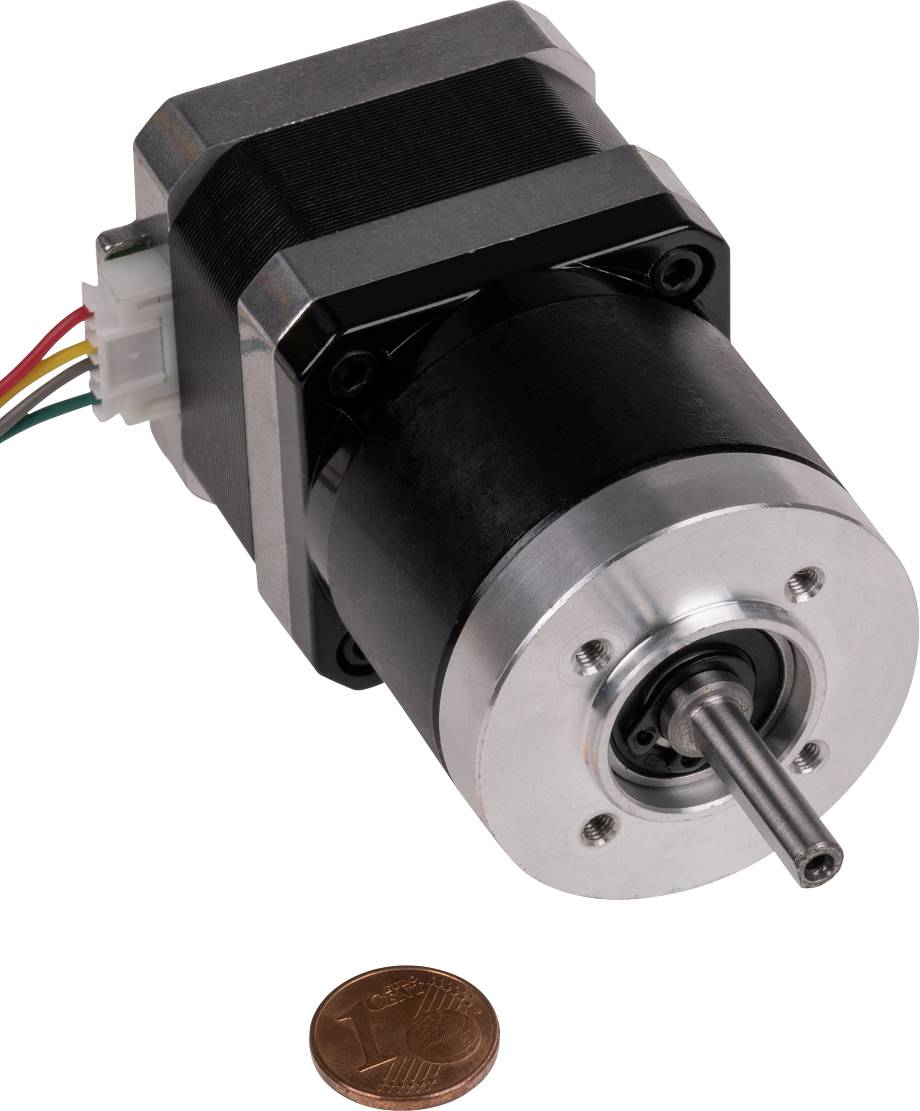

Krokový motor s niekoľkými farebnými káblami, vedľa ktorého je minca v hodnote jedného centu na porovnanie veľkosti.

1/2

Datasheety: (PDF)

Doručenie: Ut 6. 10.

5 Ks

Počet

Celkom (61,78 € / kus)

61,78 €

bez DPH.

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Joy-it, krokový motor s prevodovkou Nema 17, 0,28 Nm, 0,84A, 5,12V

Krokový motor s prevodovým pomerom 4: 1
Maximálne otáčky: 3000 ot./min
Hriadeľ: priemer 5 mm (4,5 na plochom mieste)
Pripojenie: 6 pol. Zásuvka JST, dodávka vrátane prepojovacieho kábla

Technické parametre

Prenos:
Účinnosť 96%
Pomer redukcie 4: 1
max. Krútiaci moment 3,5 Nm
max. Krútiaci moment 6 Nm
Oblúkové minúty 15
Menovitá vstupná rýchlosť otáčania 3000 ot./min
Maximálne vstupné otáčky 5 000 ot / min
Krokový motor:
Fázový odpor 6,1 Ω
Fázová indukčnosť 8,9 mH
Izolačný odpor min. 100 MΩ pri 500 V DC
Izolačná trieda B (130 ° C)
Moment zotrvačnosti 38 g
cm²
Uťahovací moment 0,012 Nm

Prevádzkové napätie: 5.12 V

Uhol: 1,8°

Brzdný moment: 0.28 Nm

Max. fázový prúd: 0.84 A

Ø hriadeľa: 5 mm

Dĺžka hriadeľa: 19 mm

Číslo výrobcu: NEMA17-08GM

Typ: NEMA17-08GM

Šírka: 43 mm

Miera príruby: 42 mm

Menovitý prúd: 0.84 A

Menovité napätie: 5.12 V

Fáza: 2

Ø hriadeľa: 5 mm

Počet otáčok: 3000 U/min

Menovitý otáčavý moment: 0.28 Nm

Dĺžka motora: 34 mm

Max. okolitá teplota: 50 °C

Min. okolitá teplota: -10 °C

Hmotnosť: 500

Kategória výrobku: krokový motor

Na stiahnutie

Datasheet

Datasheet 2355878 Joy-it krokový motor NEMA17-08GM 0.28 Nm 0.84 A 0.84 A Priemer hriadeľa: 5 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2355878 Joy-it krokový motor NEMA17-08GM 0.28 Nm 0.84 A 0.84 A Priemer hriadeľa: 5 mm

Popis

Naše série NEMA 17 sú veľmi malé krokové motory s vysokým krútiacim momentom, ktoré môžu dosiahnuť rýchlosti až 3 000 ot / min.
Tento kompaktný krokový motor s prevodovým pomerom 4: 1 je vhodný pre aplikácie, v ktorých je potrebný presný a výkonný krokový motor.
