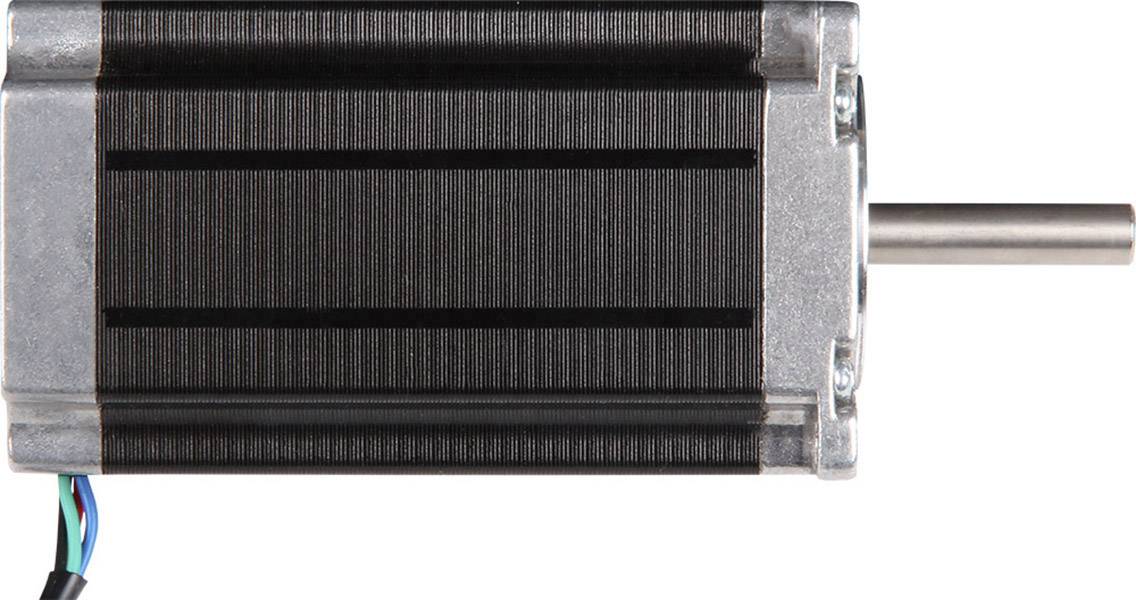

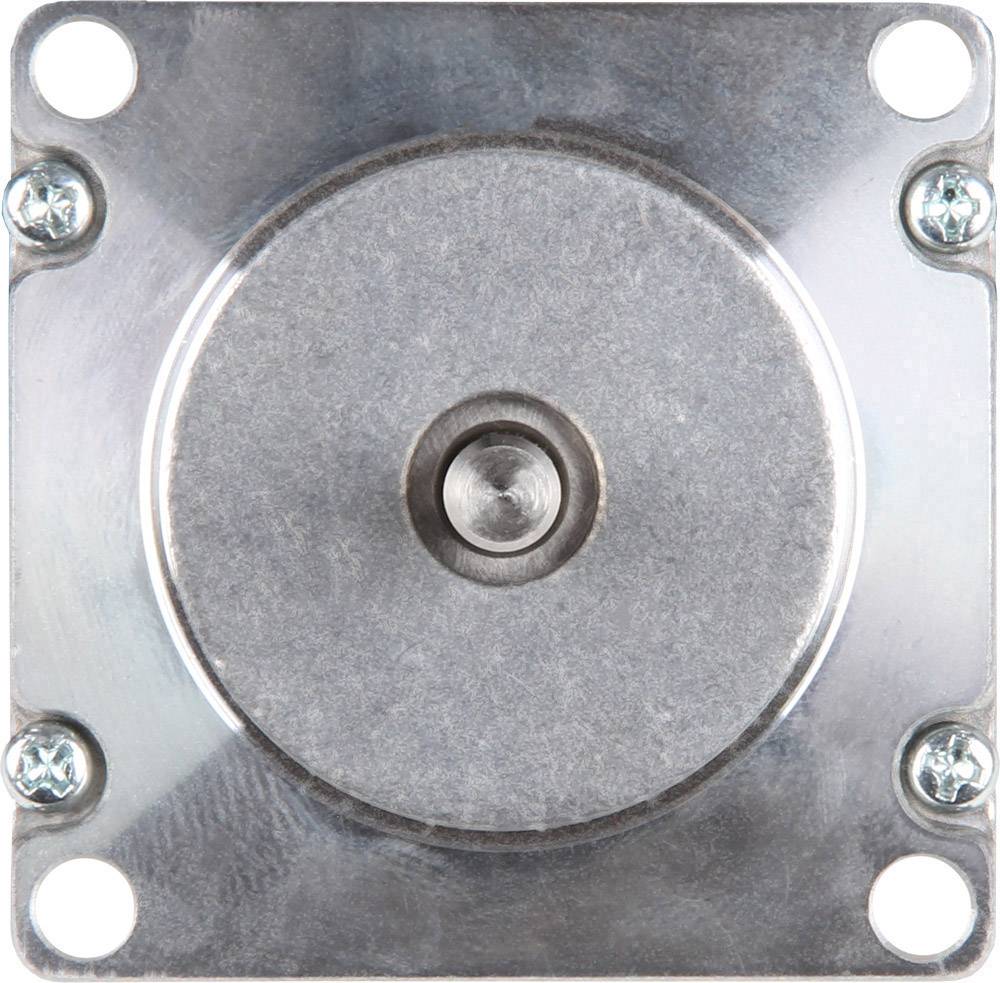

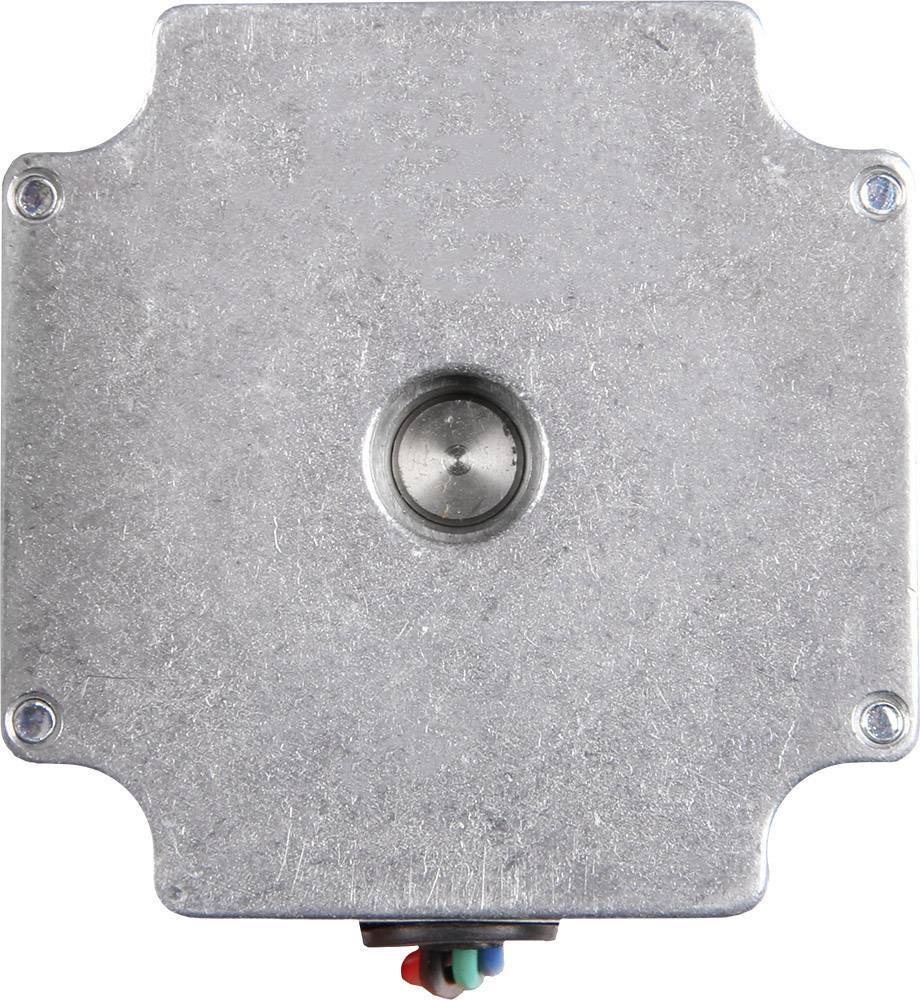

Joy-it krokový motor Nema23-03 3 Nm 3 A Priemer hriadeľa: 7.5 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
4 Ks
Počet
Celkom (42,27 € / kus)
42,27 €
bez DPH.
Už len 4 Ks skladom!
Hlavné benefity
Krokový motor Nema 23 - 3A - 3Nm
- vysoká kvalita produktu
- Pripojenie: 4 pol. Zásuvka (zástrčka JST)
- ideálne pre robotiku, CNC, 3D tlač, frézovanie
- Teplotný rozsah: -10 až +50 stupňov
- Trieda izolácie: B (do 130 stupňov)
- Počet krokov na otáčku: 200
Technické parametre
- Vlnové miery
- Ø 7,5 x 32 mm (jednoduchý hriadeľ)
- špecifikácia
- 57SHD4934-34B
- pripojenie
- 4-žilový kábel
- Kroky za revolúciu
- 200
- Rozmery
- 56 x 56 x 101 mm
- Rozsah dodávky
- NEMA23-03 motor
- CHARAKTERISTIKY VÝKONNOSTI
- Prídržný krútiaci moment
- 3 Nm
- menovité napätie
- 8,4 V
- Menovitý prúd
- 3 A
- Krokový uhol
- 1,8 °
- Počet fáz
- 2
- Fázová rezistencia
- 2,8 Ω
- Fázová indukčnosť
- 4,2 mH
- Izolačný odpor
- 500 V DC
- Izolačná trieda
- B (130 °)
- Moment zotrvačnosti
- 260 g
- cm²
- Krútiaci moment
- 0,04 Nm
- prípustná Teplotný rozsah
- -10 ° C - 50 ° C
- Uhol
1,8°
- Brzdný moment
3 Nm
- Ø hriadeľa
7,5 mm
- Dĺžka hriadeľa
32 mm
- Číslo výrobcu
Nema23-03
- Typ
Nema23-03
- Šírka
56 mm
- Menovitý prúd
3 A
- Menovité napätie
8.4 V
- Ø hriadeľa
7.5 mm
- Dĺžka motora
101 cm
- Kategória výrobku
krokový motor
Na stiahnutie
Datasheet
Datasheet 2148835 Joy-it krokový motor Nema23-03 3 Nm 3 A Priemer hriadeľa: 7.5 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2148835 Joy-it krokový motor Nema23-03 3 Nm 3 A Priemer hriadeľa: 7.5 mm
Prehlásenie o zhode
Prehlásenie o zhode 2148835 Joy-it krokový motor Nema23-03 3 Nm 3 A Priemer hriadeľa: 7.5 mm
Popis
Tento krokový motor je ideálny pre úlohy v oblasti automatizácie, CNC (napr. Frézka atď.) Alebo robotiky. Tento motor charakterizuje vysoký krútiaci moment 3 Nm.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rozsah dodávky
- motor
