Joy-it krokový motor Nema23-04cl 3 Nm 4.2 A Priemer hriadeľa: 8 mm

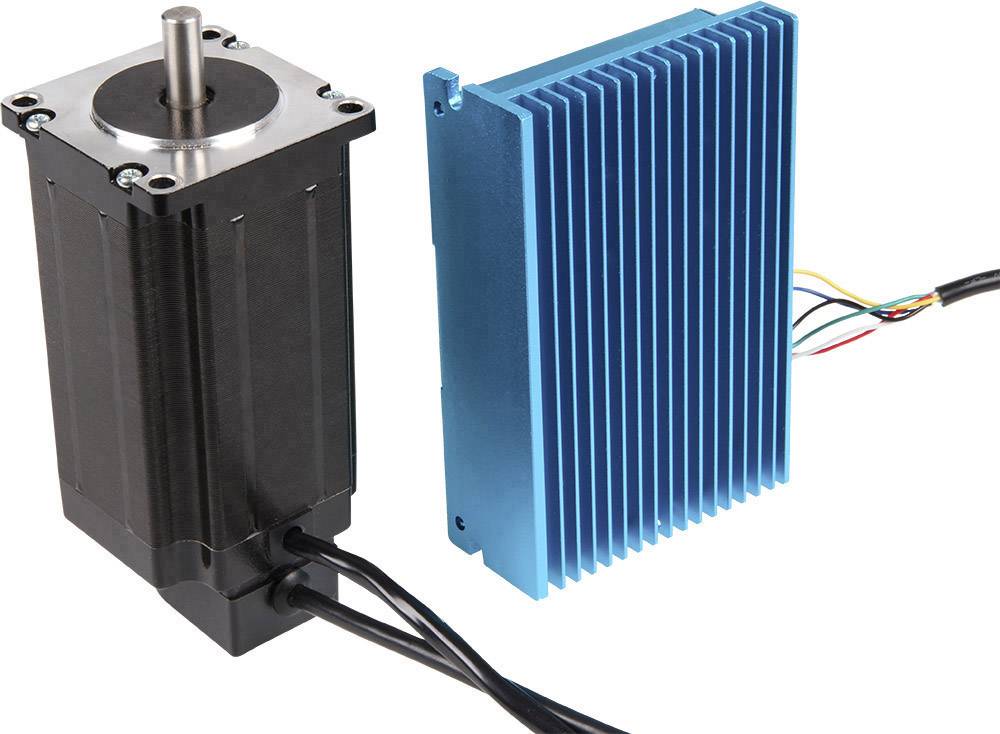

Krokový motor a modrý chladič v detailnom zábere. Motor má niekoľko drôtov vedúcich ku chladiču, čo naznačuje elektrickú prepojenosť.

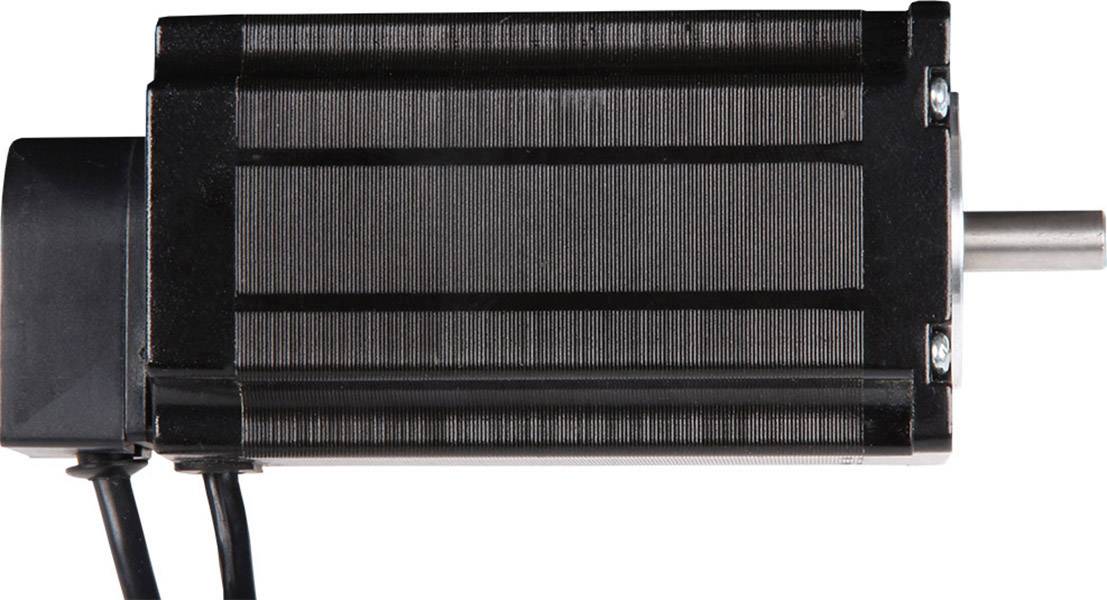

Čierny elektromotor s viditeľným kovovým hriadeľom vpravo. Dva káble vyčnievajú vľavo.

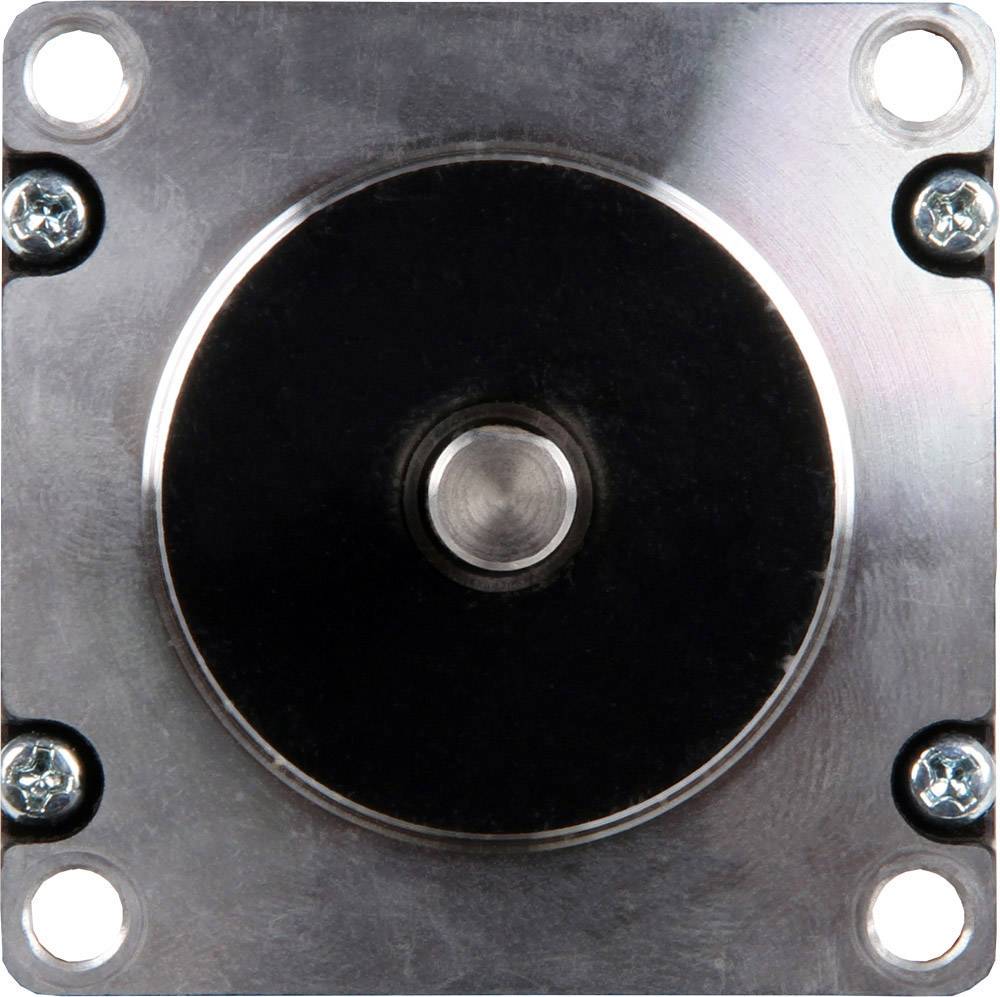

Kovová doska so stredovým, kruhovým magnetom, obklopená štyrmi skrutkami v rohoch. Vhodné pre priemyselné použitie.

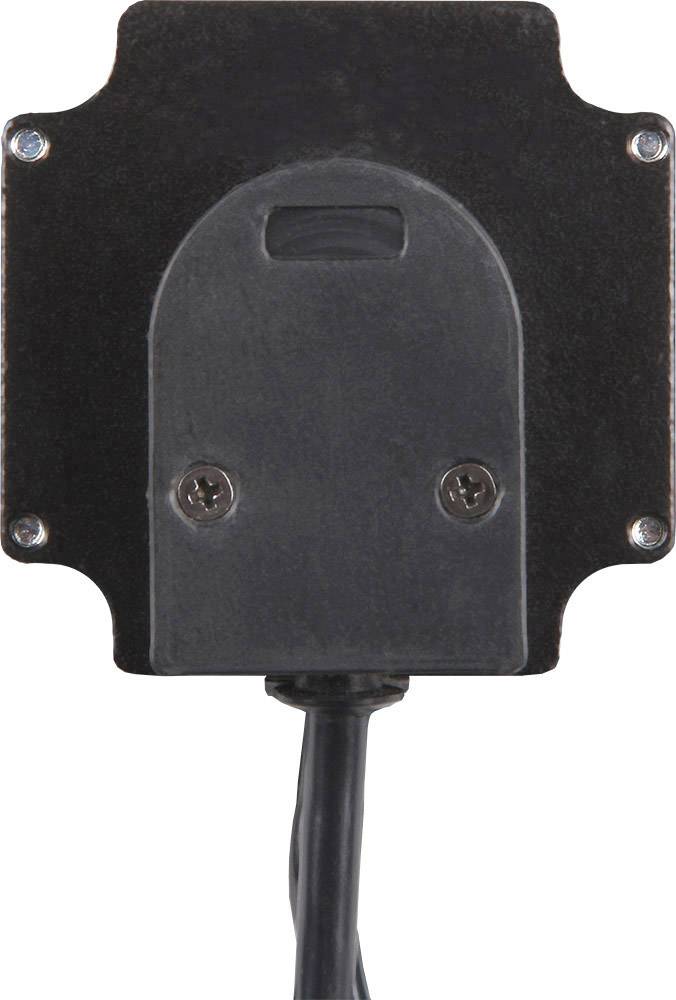

Obdĺžnikový senzor s čiernym krytom, štyri viditeľné skrutky v rohoch a kábel vychádzajúci z dolnej strany.

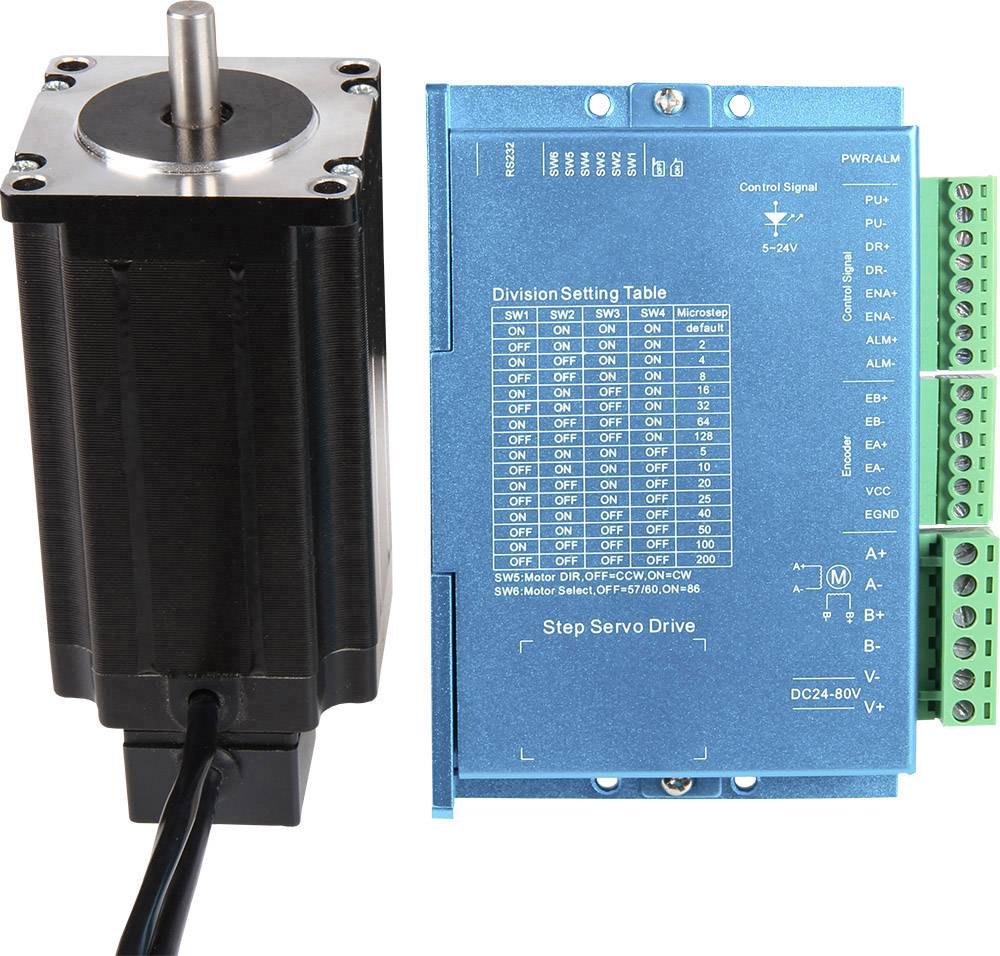

Krokový motor a modrý ovládač krokového motora s tabuľkou nastavení delenia, zobrazujúci nastavenia prepínačov a svorky pripojenia.

1/5

Datasheety: (PDF)

Okamžité doručenie: Po 5. 10.

21 Ks

Počet

Celkom (130,07 € / kus)

130,07 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Nema 23 - Zatvorte slučku - 4,2 A - 1 Nm

Vysoká kvalita výrobkov
Vč. poľne orientovaný regulátor
Uzavretá regulačná slučka vrátane regulátora s riadiacim kódom
Budič motora s uzavretou slučkou
57SHD4931-20BQ

Technické parametre

Rozmery vĺn
Ø 8 x 18 mm (jednoduchý hriadeľ)
špecifikácia
57SHD4931-20BQ
pripojenie
2 káble (motor), 1 kábel
Kroky na otáčku
200
Špeciálne funkcie
Uzavretá regulačná slučka s regulátorom a riadiacim kódom
Rozmery
56 x 56 x 120 mm
Rozsah dodávky
Krokový motor NEMA23-04CL, ovládač motora s uzavretou slučkou
VÝKONNÉ FUNKCIE
Prídržný krútiaci moment
3 Nm
Menovité napätie
3,15 V
Menovitý prúd
4,2 A
Uhol kroku
1,8°
Počet fáz
2
Fázový odpor
0,75 Ω
Fázová indukčnosť
2,8 mH
Izolačný odpor
500 V DC
Trieda izolácie
Š (130°)
moment zotrvačnosti
650 g
cm²
Aretačný krútiaci moment
0,1 Nm
prípustné. Teplotný rozsah
-10 °C až 50 °C

Uhol: 1,80°

Brzdný moment: 3 Nm

Ø hriadeľa: 8 mm

Dĺžka hriadeľa: 18 mm

Číslo výrobcu: Nema23-04cl

Typ: Nema23-04cl

Šírka: 56 mm

Menovitý prúd: 4.2 A

Menovité napätie: 3.15 V

Fáza: 2

Ø hriadeľa: 8 mm

Dĺžka motora: 56 mm

Kategória výrobku: krokový motor

Na stiahnutie

Datasheet

Datasheet 2148833 Joy-it krokový motor Nema23-04cl 3 Nm 4.2 A Priemer hriadeľa: 8 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2148833 Joy-it krokový motor Nema23-04cl 3 Nm 4.2 A Priemer hriadeľa: 8 mm

Popis

Tento motor NEMA-23 kombinuje výhody technológie krokového motora a servomotora. Má uzavretú riadiacu slučku so snímačom, ktorá zvyšuje presnosť polohovania a v rámci fyzikálnych možností predchádza skokovej strate.
