Joy-it MQ135V2 plynový senzor 1 ks

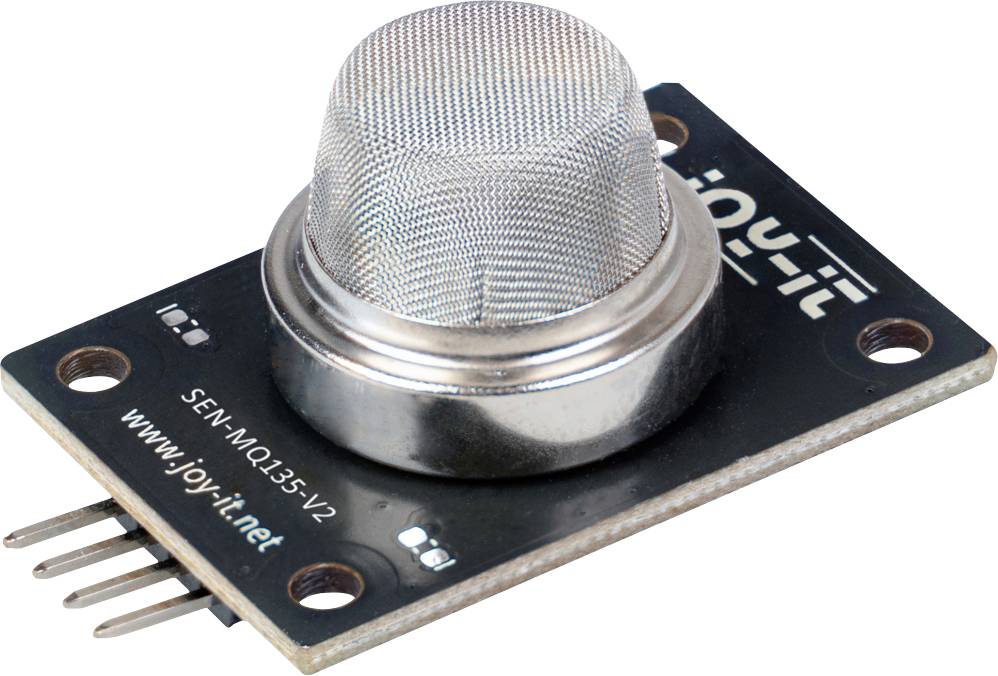

Modul senzora plynu MQ-135 na čiernej plošnej spoji s kovovým sieťovým senzorom a štyrmi kontaktovým konektorom.

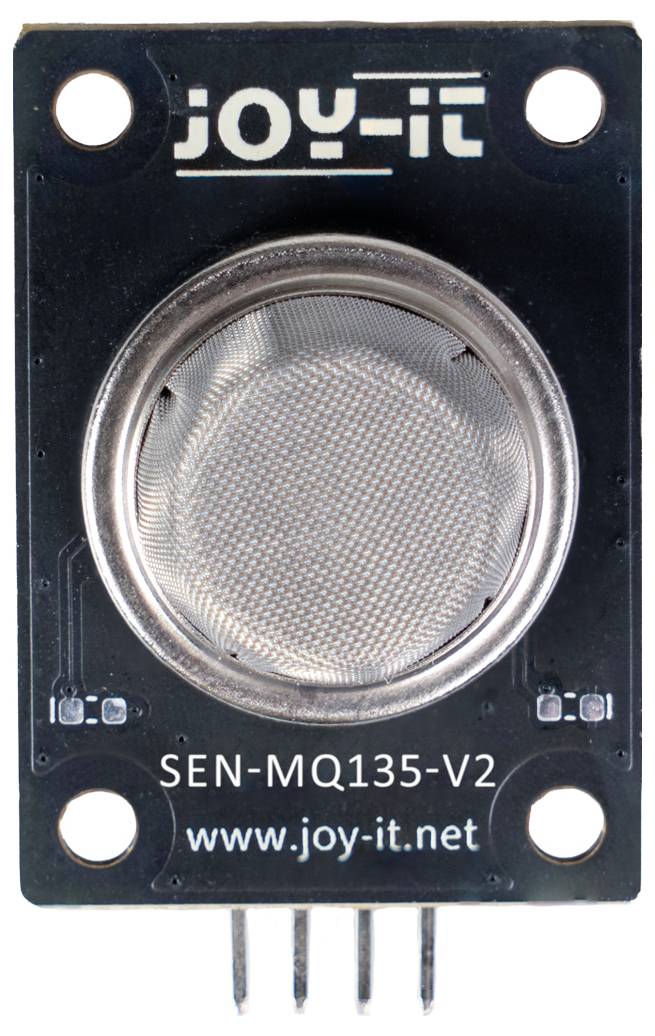

Fotografia Joy-IT SEN-MQ135-V2 modulu senzora plynu so stredným sieťovým senzorom, štyrmi montážnymi otvormi a štyrmi spodnými kolíkmi.

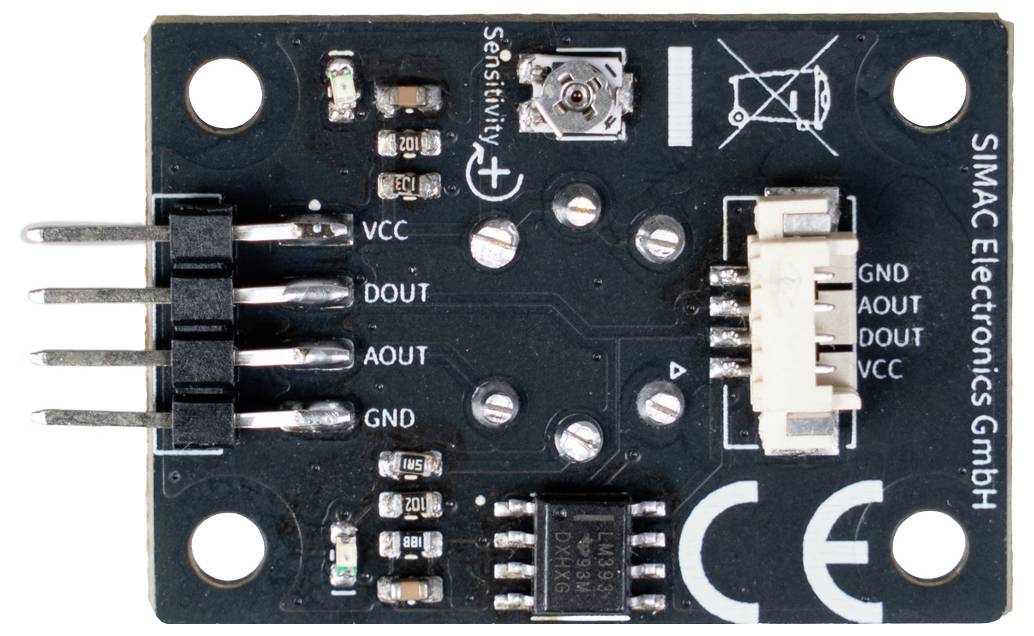

Čierny senzorickejný modul PCB s trojspojovými konektormi označenými VCC, DOUT, AOUT, GND, biely bočný konektor a skrutka na nastavenie citlivosti.

1/3

Datasheety: (PDF)

Okamžité doručenie: Št 8. 10.

49 Ks

Počet

Celkom (3,49 € / kus)

3,49 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Doska senzora kvality ovzdušia a znečistenia MQ-135S ANALÓGOVÝM A DIGITÁLNYM VÝSTUPOM

Detekuje benzén, amoniak, sulfidy, dym, oxidy dusíka
a iné látky znečisťujúce ovzdušie.
Merací rozsah od približne 10 do 1 000 ppm
Analógový výstup (0–5 V) pre nepretržité monitorovanie
koncentrácia plynu
Digitálny spínací výstup s nastaviteľným spúšťom cez
integrovaný potenciometer
Prevádzka cez štandardný jednosmerný zdroj napájania s
5V a integrovaný vykurovací obvod
Kompaktná senzorová doska s LED indikátorom stavu a
flexibilné možnosti montáže

Technické parametre

Rozhrania:
4-pinový konektor (2,54 mm), Molex Picoblade (53261-0471)
Výstup analógovej hodnoty senzora 0 V – 5 V,
digitálny prahový výstup 0 V / 5 V (prah s integrovaným
(Nastaviteľný potenciometer)
Ďalšie informácie a náčrty nájdete v technickom liste.

Kategória výrobku: plynový senzor

Rozhranie: Molex zástrčka 4-pólová

Prevádzkové napätie max.: 5 V

V: 25 mm

Dĺžka: 40 mm

Šírka: 21 mm

Hmotnosť: 8 g

Na stiahnutie

Datasheet

Datasheet 3802251 Joy-it MQ135V2 plynový senzor 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3802251 Joy-it MQ135V2 plynový senzor 1 ks

Popis

Modul plynového senzora MQ 2 – kompaktné riešenie na detekciu plynov a dymu
Modul MQ 2 spoľahlivo detekuje horľavé plyny a dym, ako sú LPG, propán, bután, metán, vodík a alkoholové výpary v rozsahu 100 – 10 000 ppm. Ponúka analógový výstup 0–5 V pre výstup nameraných hodnôt, ako aj digitálny spínací výstup s nastaviteľnou prahovou hodnotou – ideálne pre alarmové a monitorovacie aplikácie.
Senzor je napájaný 5V a má integrovaný vykurovací obvod. Stavové LED diódy indikujú prevádzku a detekciu. Pripojenie sa vykonáva cez 4-pinový konektor alebo Molex PicoBlade, čo uľahčuje integráciu modulu do projektov s mikrokontrolérmi.
Stručné vlastnosti:
• Detekcia mnohých horľavých plynov a dymu
• Analógový merací výstup + digitálny spínací výstup
• Prevádzka 5V, integrovaný vykurovací obvod
• Stavové LED diódy
• Jednoduchá integrácia do vstavaných systémov

Tento text bol preložený strojovo.
