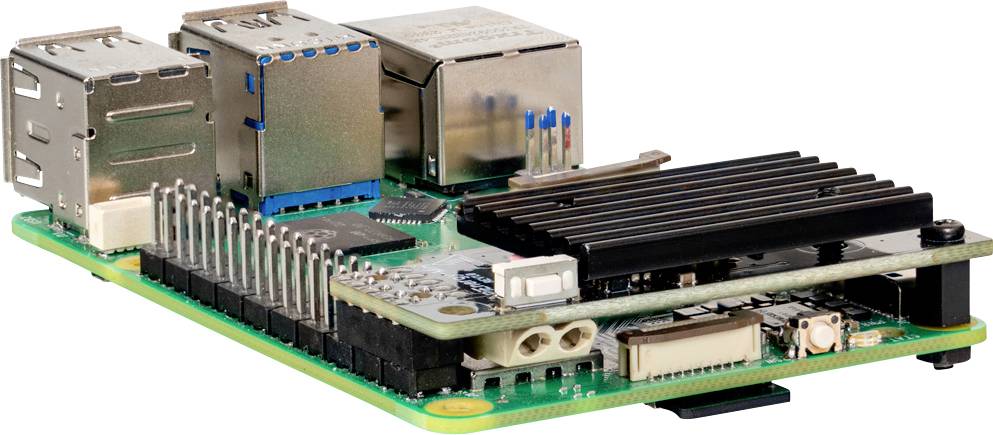

Jednodoskový počítač s USB portami, ethernetom a chladičom na svojom povrchu, používaný na výpočtové a vývojové projekty.

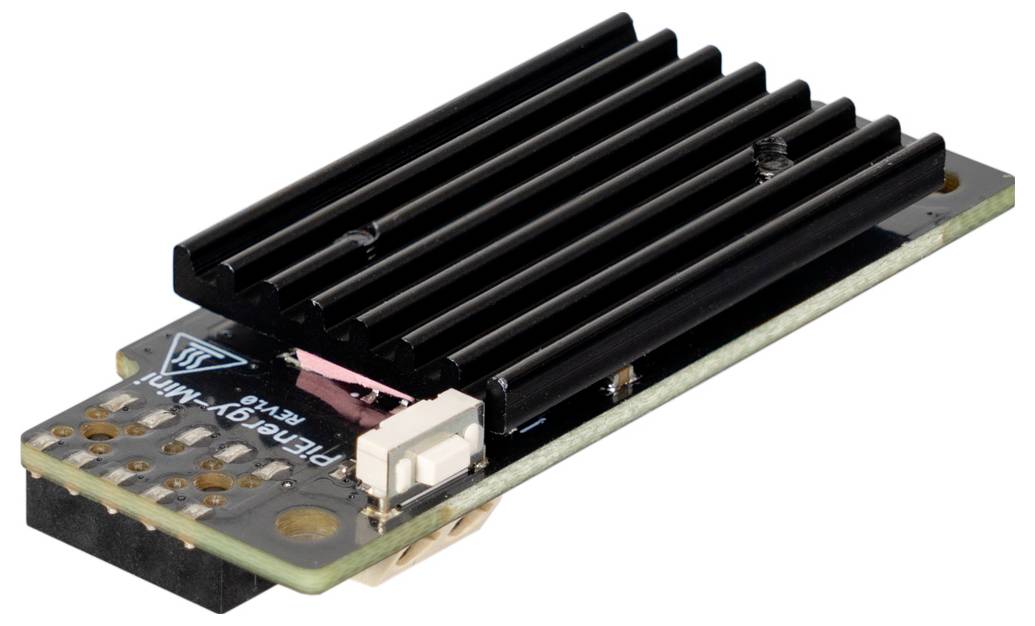

Jednodoskový počítač s čiernym chladičom na vrchu, navrhnutý pre efektívne chladenie, s viditeľnými obvodmi a konektorovými portami.

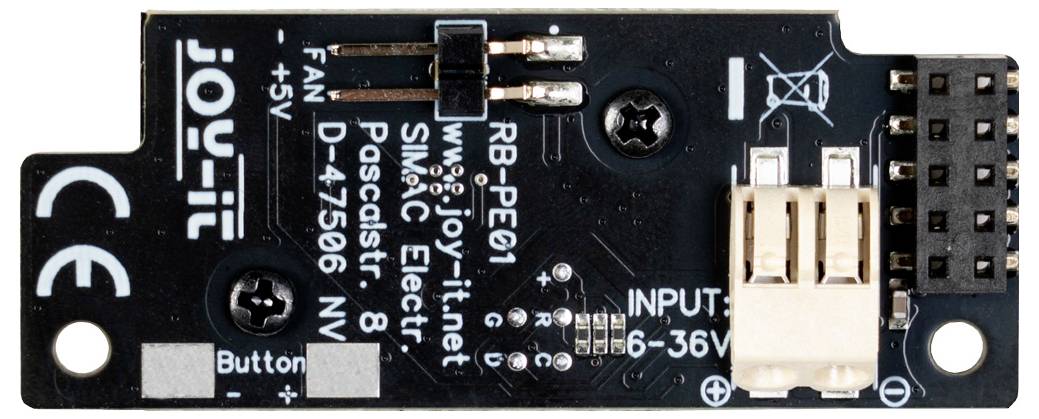

Elektronická doska plošných spojov s rozsahom vstupného napätia '6-36V', konektorovými pinmi, označená štítkom 'joy-it', s vyznačeným nápisom 'SWAC Electric', navrhnutá pre technické použitie.

1/3

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

57 Ks

Počet

Celkom (17,88 € / kus)

17,88 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Pi-Energy-Mini, modul so širokým rozsahom 6-36V - variant s automatickým štartom

Širokopásmový napájací zdroj 6-36V
VARIANT S AUTOMATICKÝM ŠTARTOM: Hneď ako sa pripojí napájanie, Pi sa spustí!
Výstupné napätie 5,1 V / Výstupný prúd až 3 A
Kompatibilné so všetkými variantmi Pi3, Pi4 a Pi5
5V konektor ventilátora (2-pinový / 2,54 mm)
Pájkovacie plošky pre externý vypínač
Ultratenký dizajn

Technické parametre

Kompatibilné so všetkými Raspberry série 3/4 a 5
Vstupné napätie: 6 až 36 V DC
Výstupné napätie: 5,1 V
Výstupný prúd: Až 3 A (pre ďalšie pripojené záťaže sa odporúča aktívne vetranie)
Rozhranie k Raspberry Pi: GPIO4
Mikrokontrolér: STM8S001J3
Ďalšie pripojenia: 5V konektor ventilátora (2-pinový / 2,54 mm) Pájecie kontakty pre externý vypínač
Špeciálna vlastnosť: Ultratenký dizajn, integrované tlačidlo na zapnutie a vypnutie Raspberry Pi
POZOR!
Variant s automatickým štartom!
Táto verzia má špeciálne upravený firmvér pre automatické spustenie, ktorý umožňuje Raspberry Pi okamžite sa spustiť po pripojení napätia.

Kategória výrobku: prevodník energie

V: 11 mm

Dĺžka: 56 mm

Šírka: 23 mm

Vhodný pre: Raspberry Pi®

Typ nástroja: měnič

Hmotnosť: 15 g

Na stiahnutie

Datasheet

Datasheet 3450218 Joy-it PI-USV-36V-Auto

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3450218 Joy-it PI-USV-36V-Auto

Popis

S PiEnergy Mini môžete Raspberry Pi napájať napätím 6 až 36 V DC. Pomocou tlačidla integrovaného na doske môžete
Spustite a vypnite Raspberry Pi.
Komunikácia s Raspberry Pi prebieha cez GPIO4, ale toto pripojenie je možné prerušiť aj odstránením rezistora, aby sa umožnilo voľné používanie pinu. Prostredníctvom
Ultra plochý dizajn umožňuje použitie aj v spojení s mnohými puzdrami. Pinový konektor je súčasťou balenia a nie je spájkovaný, aby sa zjednodušila montáž.
udržujte to plochejšie.
Táto verzia má špeciálne upravený firmvér pre automatické spustenie, ktorý umožňuje Raspberry Pi okamžite sa spustiť po pripojení napätia.
