Joy-it RB-P-CAN-485

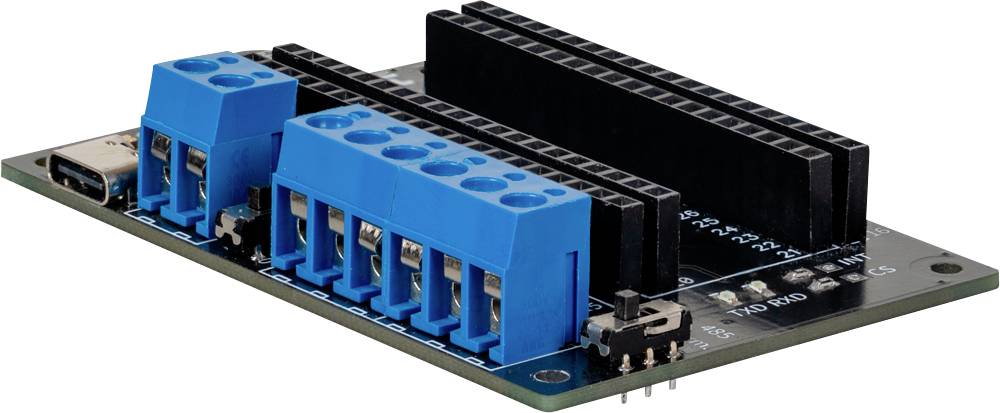

Elektronická doska plošných spojov s modrými svorkovnicami a čiernymi konektormi, pravdepodobne určená pre rozšírenia Arduino.

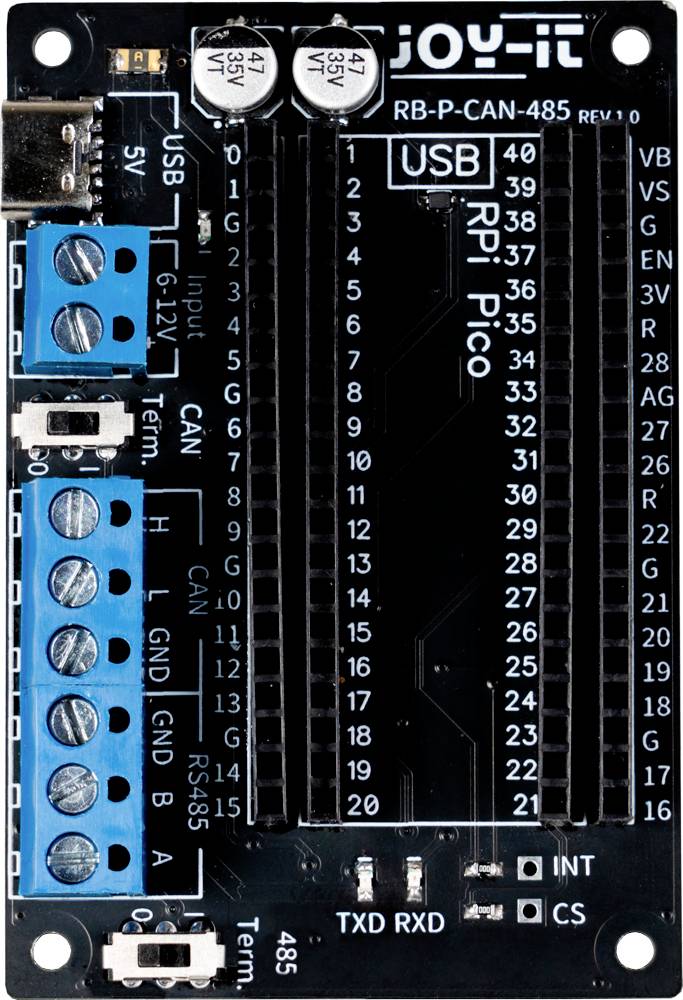

Rozšiřujúca doska pre Raspberry Pi Pico s CAN a RS485 portami, USB konektorom. Čierne, obdĺžnikové rozloženie s modrými terminálnymi blokmi.

1/2

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (12,19 € / kus)

12,19 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

CAN / RS485 Wide Range (5-12V) modul pre všetky modely Raspberry PICO

Napájacie napätie
USB-C
Skrutkový terminál
5 V DC
6 - 12 V DC
CAN a RS 485

Technické parametre

Široký rozsah 5 - 12 V
SPI, CAN, RS485
Napájacie napätie
USB-C
Skrutkový terminál
5 V DC
6 - 12 V DC
Logická úroveň 3,3 V
Prevádzková teplota 0 - +70 °C
Zakončovací odpor CAN
120Ω, ktorý v prípade potreby
aktivované a deaktivované
môže byť
Zakončovací odpor RS485
120Ω, ktorý v prípade potreby
aktivované a deaktivované
môže byť
Kompatibilný so všetkými ovládačmi Raspberry PICO

Kategória výrobku: CAN-Modul

V: 17 mm

Dĺžka: 50 mm

Šírka: 74 mm

Vhodný pre: Raspberry Pi®

Rozhranie: CAN
RS-485

Prípojky interné: USB-C® (prúd)

Hmotnosť: 32 g

Na stiahnutie

Datasheet

Datasheet 3304682 Joy-it RB-P-CAN-485

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3304682 Joy-it RB-P-CAN-485

Popis

Táto rozširujúca doska vám umožňuje rozšíriť Raspberry Pi Pico o rozhranie RS485 a CAN. Doska ponúka aj možnosť prevádzky buď pomocou štandardného USB-C portu s 5 V alebo cez skrutkovaciu svorku, ktorá akceptuje napätie 6 až 12 V. Napätie privedené na skrutkovú svorku sa zníži na 5 V pomocou meniča napätia integrovaného na doske.
