Joy-it riadiaca jednotka pre LED-Matrix moduly RB-MatrixCtrl Raspberry Pi® 3

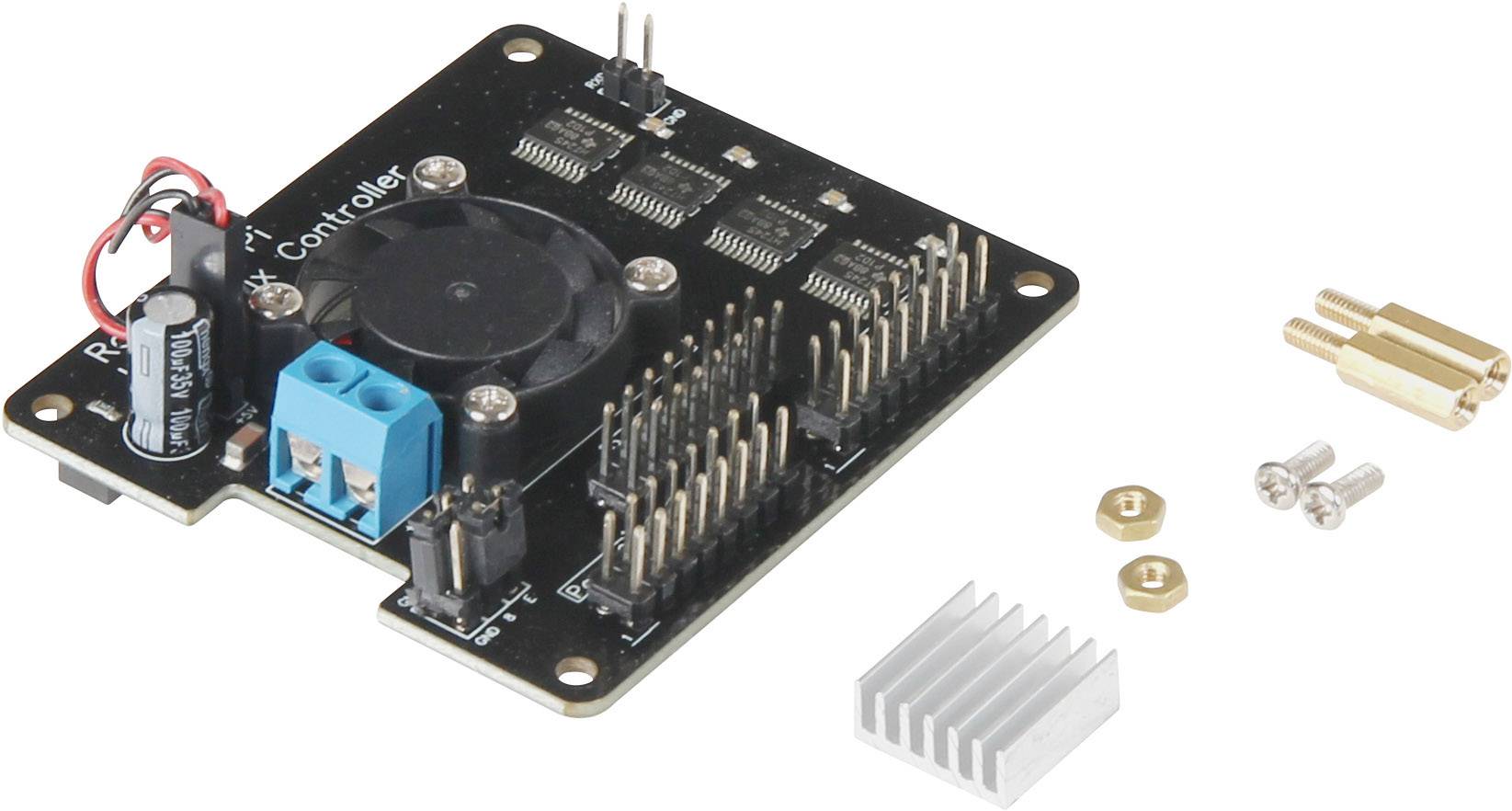

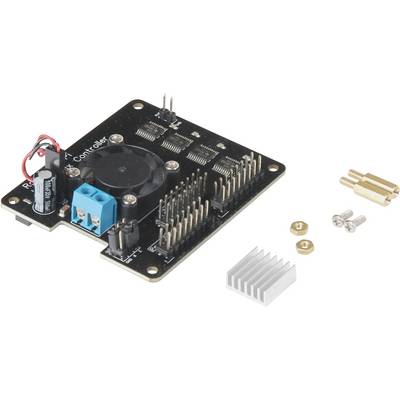

Riadiaca doska s ventilátorom, konektormi a chladičom, vpravo hore skrutky a vzperky. Elektronické komponenty sú dobre viditeľné.

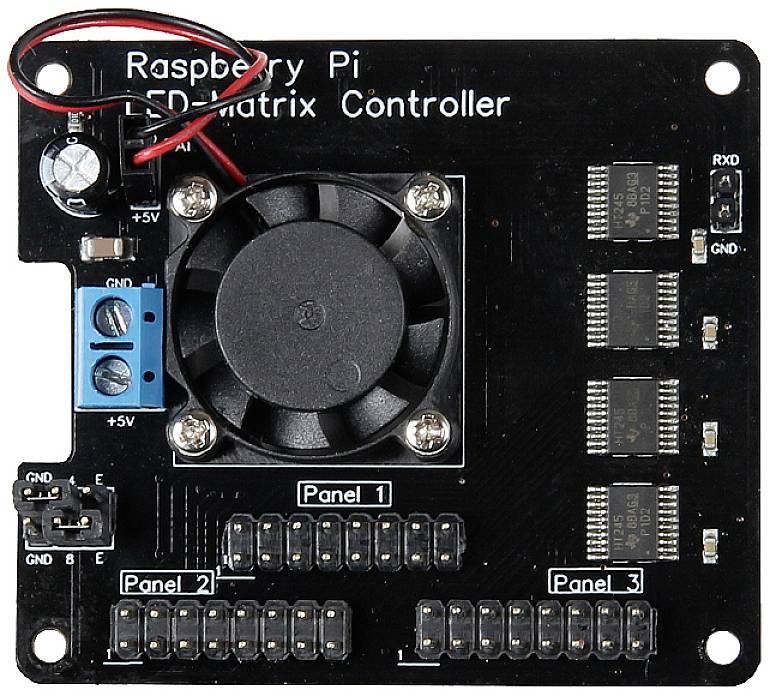

Raspberry Pi LED-maticový riadiaci doska s ventilátorom, konektormi a komponentmi na ovládanie LED-matíc.

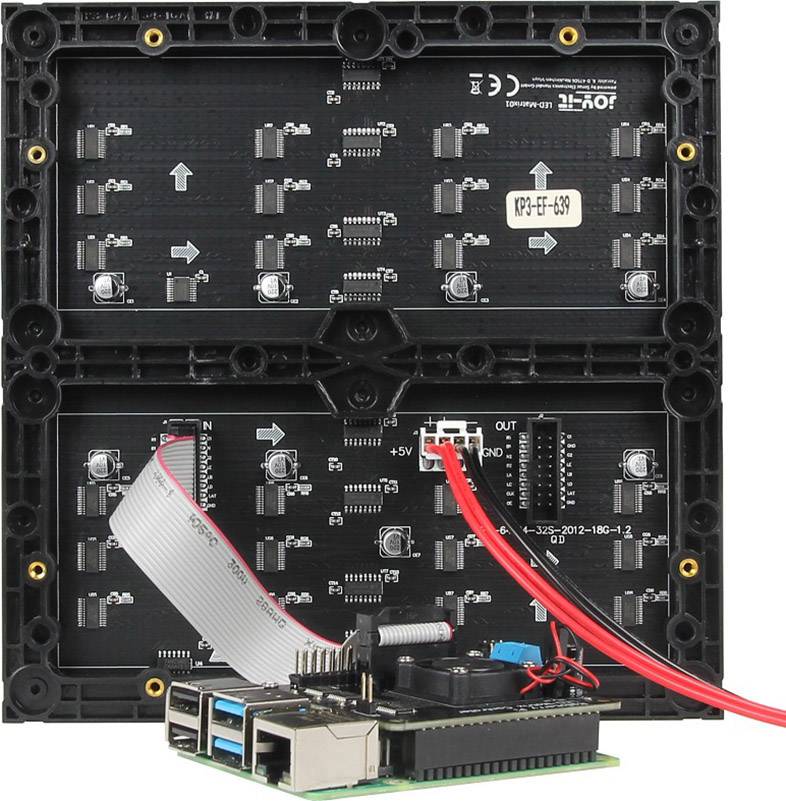

Dva LED panely so zelenými obvodmi, prepojené červenými a sivými káblami na malej doske plošných spojov v spodnej časti.

1/3

Datasheety: (PDF)

Okamžité doručenie: Po 5. 10.

29 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (14,63 € / kus)

14,63 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Maticová riadiaca doska vrátane ventilátora

Hlavné benefity

kompatibilný so všetkými Raspberry Pi
Prevodník úrovne od 3,3 V do 5 V na riadenie až 3 riadkov matíc RGB LED matíc
môže poháňať Pi
3x konektor HUB75
ideálne sa hodí pre maticový modul Joy-it RGB-LED

Technické parametre

Funkcia
Prevodník úrovne od 3,3 V do 5 V na riadenie až 3 riadkov matíc RGB LED matíc
Pasívne a aktívne chladenie
Hliníkový chladič a ventilátor 25x25 mm
Špeciálne funkcie
môže poháňať Raspberry Pi
Kompatibilné s
Raspberry Pi 3A / B / A + / B +, 4B
Rozmery
65 x 56 x 26 mm
Rozsah dodávky
Rozširovacia doska, chladič, aktívny ventilátor, 2 dištančné prvky, 6 skrutiek a matíc, 4 podložky, 2 prepojky
Vstupné napätie
5 voltov
rozhranie
3x konektor HUB75
Dátové vedenie E je prepínateľné
s prepojkami na kolíku 4 alebo 8

Prípojky interné: GPIO (40pól.)

Prípojky externý: stĺpikový konektor

Dĺžka: 56 mm

Šírka: 65 mm

V: 26 mm

Napájanie: napájanie z akumulátora
na batérie
230 V

Výstupné napätie (min.): 5 V

Kategória výrobku: riadiaca jednotka pre LED-Matrix moduly

Vhodný pre: Raspberry Pi®
Raspberry Pi® 3 B
Raspberry Pi® 3 A+
Raspberry Pi® 3 B+
Raspberry Pi® A+
Raspberry Pi® 2 B

Rozhranie: paralelné

Séria: Raspberry Pi® 3

Typ nástroja: rozšiřující deska

Na stiahnutie

Datasheet

Datasheet 2151031 Joy-it riadiaca jednotka pre LED-Matrix moduly RB-MatrixCtrl Raspberry Pi® 3

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2151031 Joy-it riadiaca jednotka pre LED-Matrix moduly RB-MatrixCtrl Raspberry Pi® 3

Popis

Pomocou tejto rozširujúcej dosky pre Raspberry Pi môžete ovládať až 3 riadky RGB-LED-Matrix pomocou spoločného konektora HUB75, napr. Naša Joy-It RGB-LED-Matrix (LED-Matrix01). Ďalej je nainštalovaný ventilátor 25x25 mm, aby sa zabezpečilo dostatočné chladenie Raspberry Pi.

Raspberry Pi môže byť napájaný aj samotnou energiou cez dosku plošných spojov. Celkovo sa teda používa iba jeden zdroj energie.

Tento text bol preložený strojovo.
