4 kolesá Omni vrátane motorov a kódovacieho zariadenia
Vysoká kvalita
Technické parametre
Robotika v aplikačnej oblasti
Kompatibilné s SBC a mikrokontrolérmi
Špeciálne vlastnosti kompletná sada
Rozmery kolesa: Ø65 x 29 mm
s nábojom: Ø65 x 35 mm
Rozmery (motor) motora: Ø24 x 65 mm
s hriadeľom: Ø24 x 78 mm
Hriadeľ motora: Ø4 x 9,5 mm

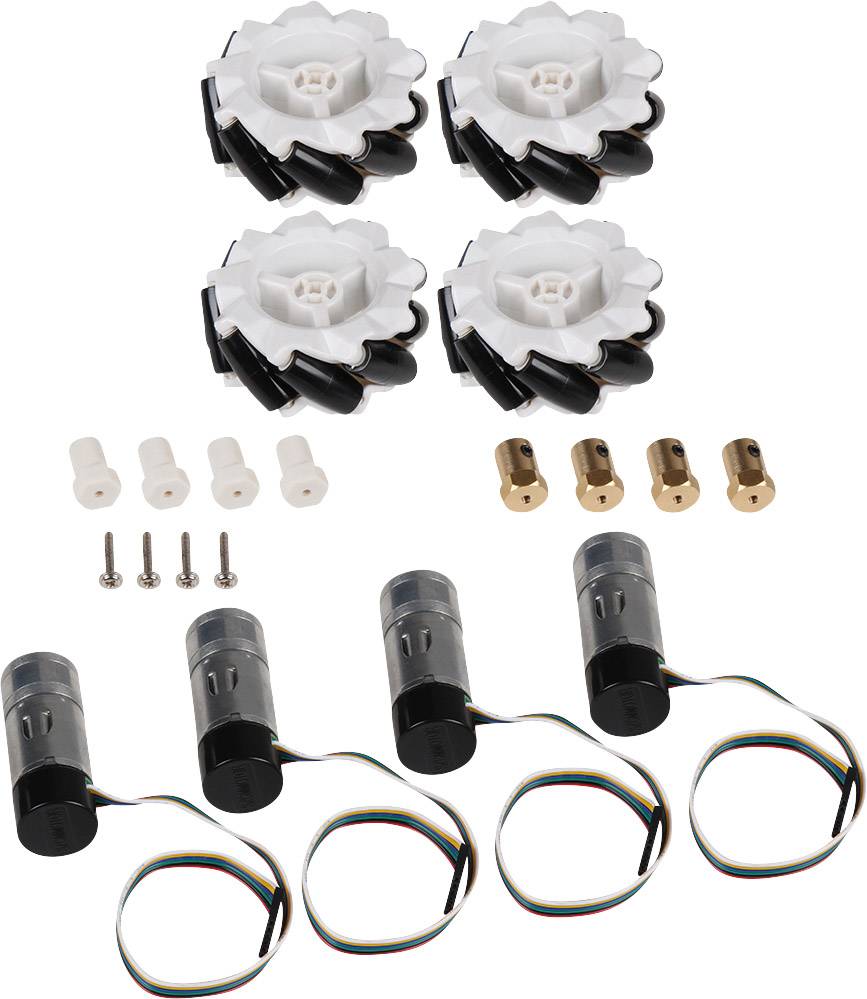

Rozsah dodávky 4x 25GA270 s enkodérom, 2x
Omni koleso vľavo, 2x Omni koleso
vpravo, 4x kovové náboje s
Vŕtanie 4 mm, 4x plastové náboje
pre vlnu s dvoma
Ploché boky, 4x skrutky
M3 x17mm, 4x imbusové skrutky
M4x 4mm
ŠPECIFIKÁCIA MOTORA
Motor 25GA370
Preklad 21.3
Prúd bez záťaže ≤ 100 mA
Otáčky bez zaťaženia 280 ot./min
Nominálny krútiaci moment 0,8 kg / cm
Nominálne otáčky 200 ot./min
Menovité napätie (motor) 6 V
Menovitý prúd ≤ 0,75 mA
Max. Krútiaci moment 4,5 kg / cm
Udržovací prúd 1,3 A
Priradenie kábla
Červená
Čierna
Zelená
Modrý
ŽLTÁ
Biely
Motor + (6 V)
Motor -
Kodér -
Kodér + (5-12 V)
Signál A (11 impulzov na otáčku)
Signál B (11 impulzov na otáčku)
Kategória výrobku
robotické dvojkolesie
Prevedenie
Kompletná sada Omni Wheel
Dĺžka
65 mm
Šírka
29 mm
Číslo výrobcu
com-motor06
Na stiahnutie
Datasheet
Datasheet 2205375 Joy-it robotické dvojkolesie Omni Wheels Kit
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2205375 Joy-it robotické dvojkolesie Omni Wheels Kit
Popis

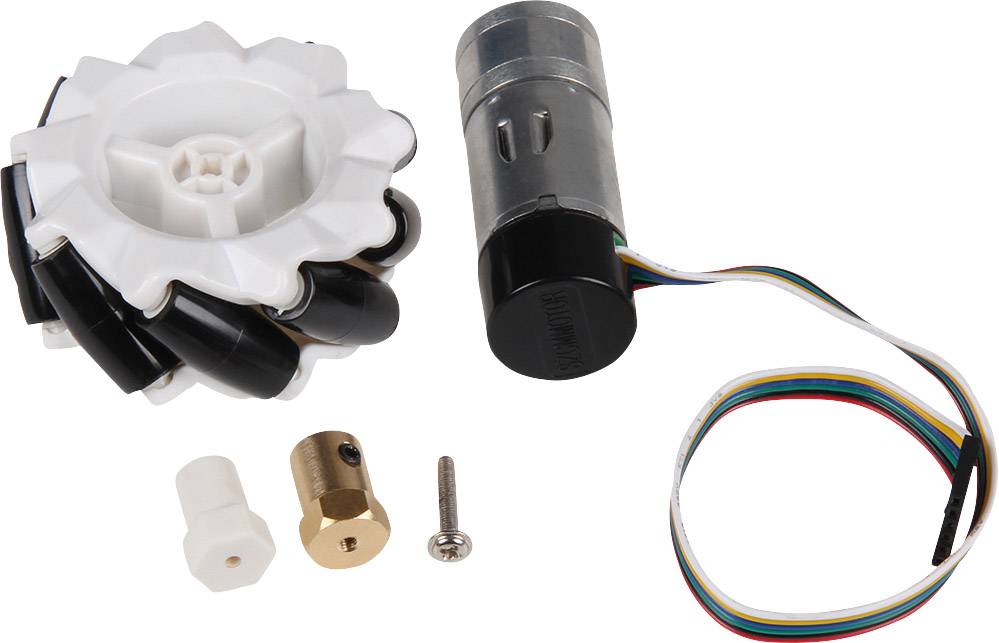

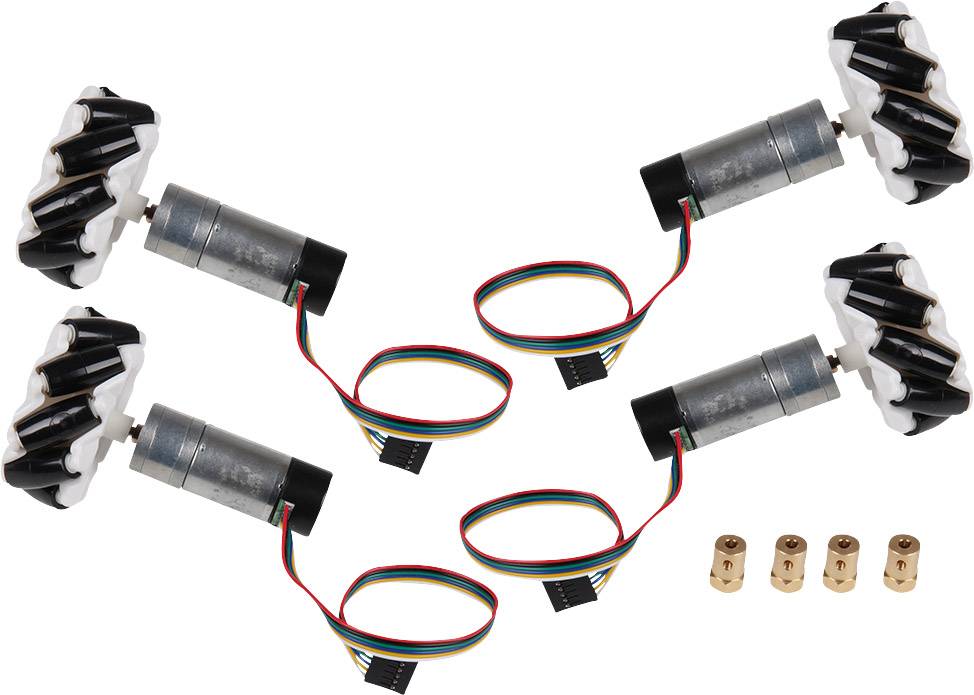

Súprava všetkých kolies je kompletná Sada so 4 vysoko kvalitnými všestrannými kolieskami s vhodnými motormi a pripojeným kódovacím zariadením. U kolies Omni-Wheels tvorí jazdná plocha kolesa valčeky, ktorých osi otáčania sú v uhle 45 ° k osi otáčania kolesa. Toto umožňuje radenie kolesa v bočnom smere otáčania. Vozidlo so štyrmi viacnápravovými kolesami sa môže pohybovať prakticky v ľubovoľnom smere bez zmeny orientácie podvozka
Tento text bol preložený strojovo.
Rozsah dodávky
4x 25GA270 s enkodérom, 2x Omni koleso vľavo, 2x Omni koleso vpravo, 4x kovové náboje s otvorom 4mm, 4x plastové náboje
pre vlnu s dvoma
Ploché boky, 4x skrutky
M3 x17mm, 4x imbusové skrutky
M4x 4mm
Popis
Súprava všetkých kolies je kompletná Sada so 4 vysoko kvalitnými všestrannými kolieskami s vhodnými motormi a pripojeným kódovacím zariadením. U kolies Omni-Wheels tvorí jazdná plocha kolesa valčeky, ktorých osi otáčania sú v uhle 45 ° k osi otáčania kolesa. Toto umožňuje radenie kolesa v bočnom smere otáčania. Vozidlo so štyrmi viacnápravovými kolesami sa môže pohybovať prakticky v ľubovoľnom smere bez zmeny orientácie podvozka
Tento text bol preložený strojovo.
