Joy-it štartovacia sada RB-Pico-Kit01

Elektronický štartovací set s nepájivým kontaktným poľom, mikrokontrolerom, káblami a konektormi. Ideálny pre Arduino projekty a začínajúcich programátorov.

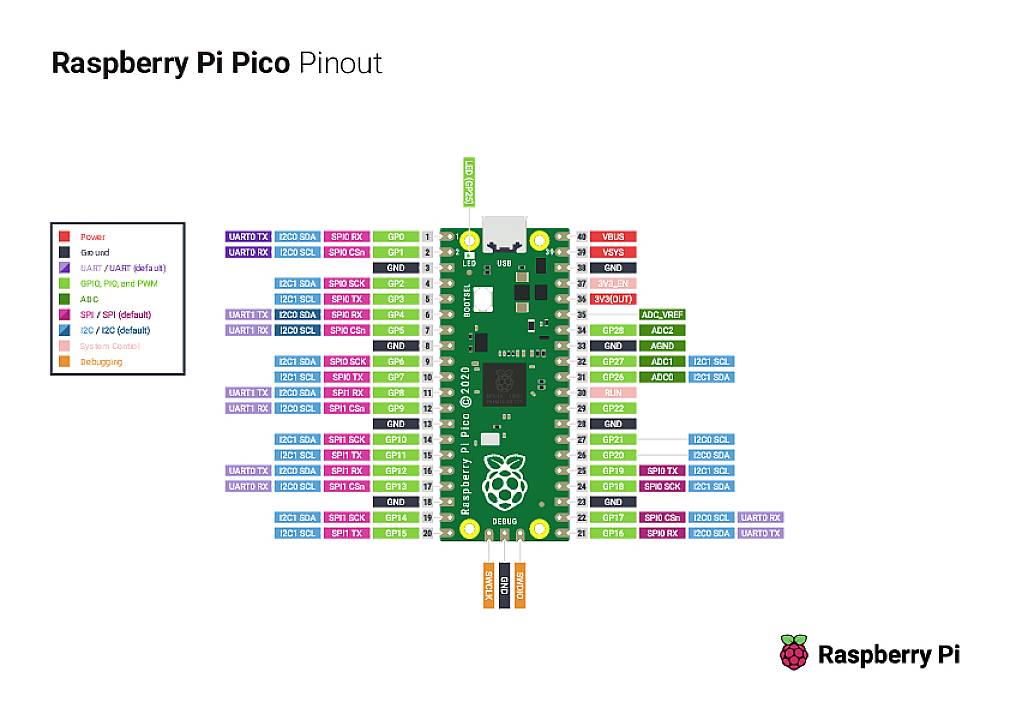

Pinové zapojenie Raspberry Pi Pico: Farebne rozlíšená schéma znázorňujúca obsadenie pinov vrátane napájania, GPIO pinov a ich funkcií.

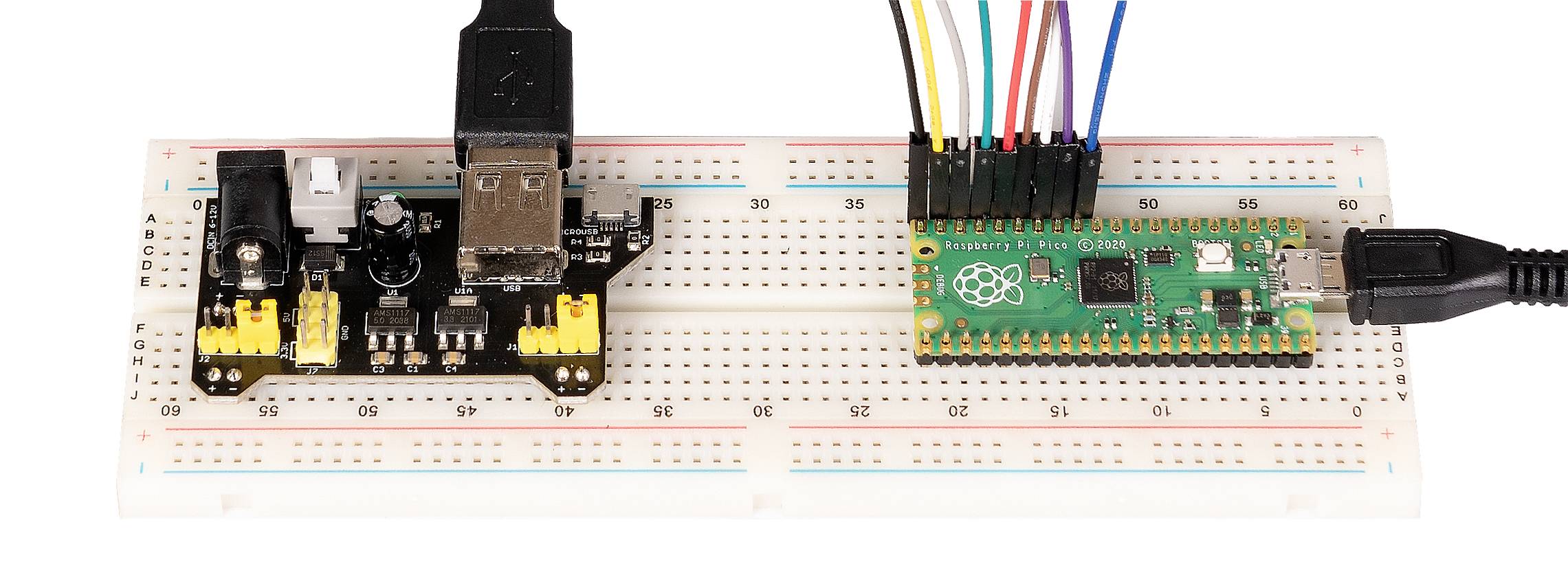

Doska plošných spojov s pripojeným mikrokontrolérom a USB káblami. Vľavo je čierny modul so žltými konektormi, vpravo zelený s viacerými drôtmi.

1/3

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

9 Ks

Počet

Celkom (17,88 € / kus)

17,88 €

bez DPH.

Už len 9 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Raspberry Pi PICO Starter Kit vrátane Raspberry PICO

Čip mikrokontroléra RP2040
Dvojjadrový procesor Arm Cortex M0+, flexibilný takt až 133 MHz
264 KB SRAM a 2 MB vstavaná flash pamäť
USB 1.1 s podporou zariadenia a hostiteľa
Režim spánku a hibernácie
Programovanie drag-and-drop cez USB
26 GPIO pinov (3,3V)
2 × SPI, 2 × I2C, 2 × UART, 3 × 12-bitový ADC, 16 × ovládateľných PWM kanálov
RTC a časovač na čipe
Teplotný senzor
Knižnice s pohyblivou rádovou čiarkou na čipe
Powerboard na napájanie ďalších komponentov experimentu
Súprava na chlieb a kábel

Technické parametre

Čip mikrokontroléra: RP2040
Pamäť QSPI Flash: 2 MB
RAM: 256 kB
12-bitový ADC 500 kps
RTC / časovač so 4 budíkmi
Pripojenia: 2x 20 I/O pin strip, 30x GPIO, 16x PWM, micro-USB pre napájanie a prenos dát, 2x SPI, 2x I2C, 2x UART
3-kolíkový konektor ARM Serial Wire Debug (SWD).
Rozstup kolíkov: 2,54 mm
Napätie: 5VDC

Model: Raspberry Pi® Pico

: 264 kB

Taktovacia frekvencia: 133 MHz

Typ pamäte: FLASH

Kapacita pamäte: 2 MB

Počet jadier procesora: 2 x

Prípojky interné: GPIO (26pól.)

Dĺžka: 51.3 mm

Šírka: 21 mm

V: 3.9 mm

Výstupné napätie (min.): 3.3 V

Obsah sady: vr. dosky Breadboard

Kategória výrobku: štartovacia sada

Architektúra: ARM Cortex-M0+

Vhodný pre: Raspberry Pi®

Rozhranie: I²C
PWM
microUSB
SPI ™
UART

Technológia: 32-bit MCU

Typ nástroja: Základní sada pro vývojáře

Na stiahnutie

Datasheet

Datasheet 2533627 Joy-it štartovacia sada RB-Pico-Kit01

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2533627 Joy-it štartovacia sada RB-Pico-Kit01

Popis

Raspberry Pi® Pico je malá, rýchla a všestranná doska mikrokontroléra, ktorá obsahuje čip mikrokontroléra RP2040 vyvinutý nadáciou Raspberry Pi Foundation.

RP2040 je vybavený 133MHz dvojjadrovým procesorom Arm Cortex-M0+ s integrovanou 2 MB QSPI Flash pamäťou na ukladanie kódu a dát. Široká škála flexibilných I/O možností zahŕňa I2C, SPI a – jedinečne – Programmable I/O (PIO). Tieto podporujú nekonečné možné aplikácie.

S touto štartovacou sadou získate všetky základné komponenty pre vstup do sveta mikrokontrolérov.

Okrem kontaktnej dosky a sady káblov na pripojenie vašich experimentálnych zostáv je súčasťou dodávky aj napájací modul, s ktorým môžete získať dodatočný zdroj napájania 3 rôznymi spôsobmi. Výstupný výkon je možné nastaviť na 3,3 alebo 5,5 V pomocou prepojky.

Tento text bol preložený strojovo.
