Joy-it stavebnica robotickej ruky "Grab it" Robotarm + Motor control stavebnica CR-1774898
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
8 Ks
Počet
Celkom (191,05 € / kus)
191,05 €
bez DPH.
Doprava zadarmo
Už len 8 Ks skladom!
Hlavné benefity
Rameno robota „Chyť to“ vrátane ovládania motora
- Hliníkové robotické rameno vrátane 6x 20 kg serv
- Kovové prevody
- Presný kovový pazúr
- Vrátane riadenia motora a napájania
- ideálne aj na školské účely
- Vrátane robustného puzdra na uloženie (rozmery: 550x350x110mm)
- Kompatibilné so všetkými Arduinos a kompatibilnými SBC
Technické parametre
- Robotické rameno:
- Motory: 6 kusov
- Krútiaci moment 21,5 kg / cm pri 7,4 V, 5 V - 7,4 V jednosmerné napätie, 360 ° mechanický uhol, 180 ° pracovný rozsah, ovládanie kovového prevodu pomocou PWM
- Rameno materiálu: hliník
- Montážna doska: 28,5 x 16cm
- Dosah ramena: 30cm
- Ovládanie motora:
- 16 kanálov, vlastný generátor hodín pre servomotory (PWM)
- Príkon 1: valcový konektor 5,5 / 2,1 mm, 4,8-6 V 5A max
- Prúdový vstup 2: skrutková svorka, 4,8-6 V 6A max
- Kompatibilné modely Arduino: Arduino Uno, Mega a mnoho ďalších mikrokontrolérov s Arduino comp. Pinout
- Napájanie: 5V 4A, valcový konektor 5,5 / 2,1mm
- Kategória výrobku
stavebnica robotickej ruky
- Prevedenie
stavebnica
- Rozmer.
(d x š) 30 cm x 16 cm
- Dĺžka
30 cm
- Šírka
16 cm
- Číslo výrobcu
CR-1774898
Na stiahnutie
Datasheet
Datasheet 1774898 Joy-it stavebnica robotickej ruky "Grab it" Robotarm + Motor control stavebnica CR-1774898
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1774898 Joy-it stavebnica robotickej ruky "Grab it" Robotarm + Motor control stavebnica CR-1774898
Informácie
Informácie 1774898 Joy-it stavebnica robotickej ruky "Grab it" Robotarm + Motor control stavebnica CR-1774898
Popis
S touto sadou získate všetko, čo potrebujete na zostavenie a programovanie funkčného a robustného robota spolu s Arduinom.

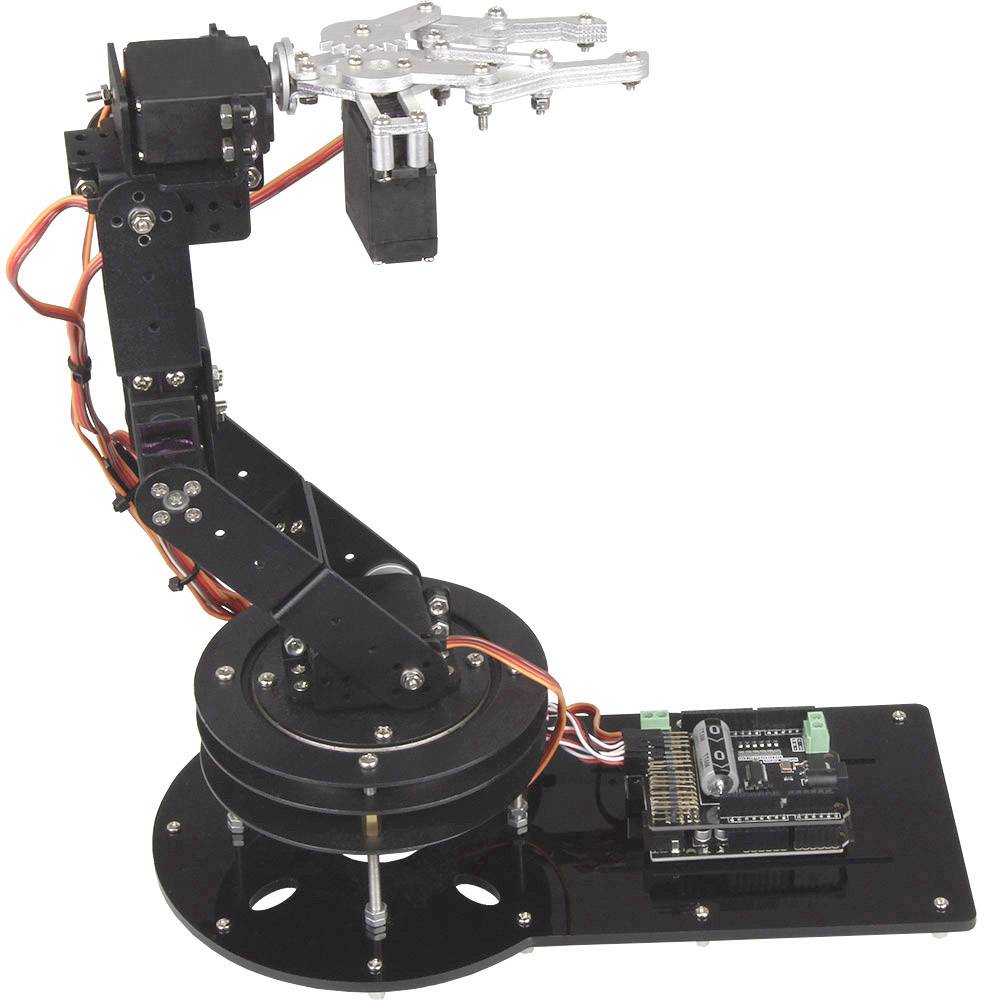

Podrobné informácie o ramene robota:
Rameno robota „Grab-It“ je vyrobené v obzvlášť stabilnom prevedení. Rám ramena je vyrobený z veľmi robustného, čierneho eloxovaného hliníka.
Súčasťou dodávky je 6 servomotorov riadených PWM, ktoré sú určené pre zaťaženie do 20 kg / cm. Výsledkom je veľmi veľká oblasť použitia a dostatočné rezervy energie pre vaše projekty.
Presný pazúr je prispôsobený polomeru zaťaženia ramena a je rovnako silný.
Rameno je namontované na dodávanom, uloženom otočnom stole (360 stupňov), ktorý je zase pripevnený k základnej doske s rozmermi 28,5 x 16 cm. Už sú na ňom diery pre všetky bežné jednodeskové počítače a vývojové dosky (Raspberry, BananaPi, Arduino atď.).

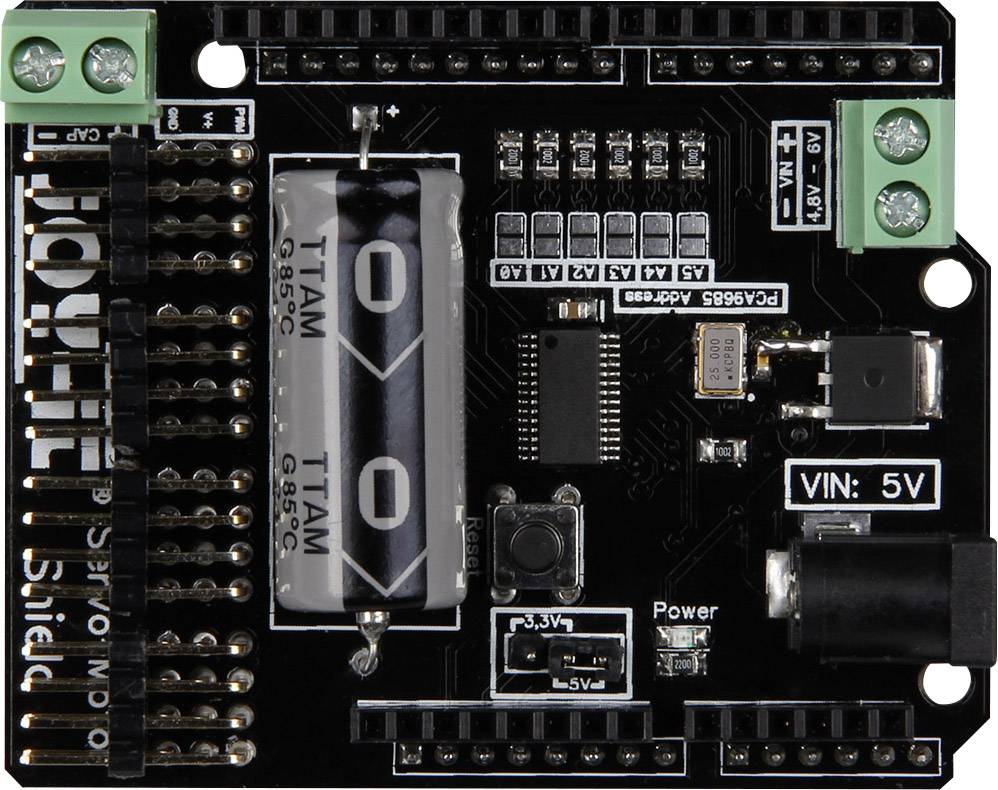

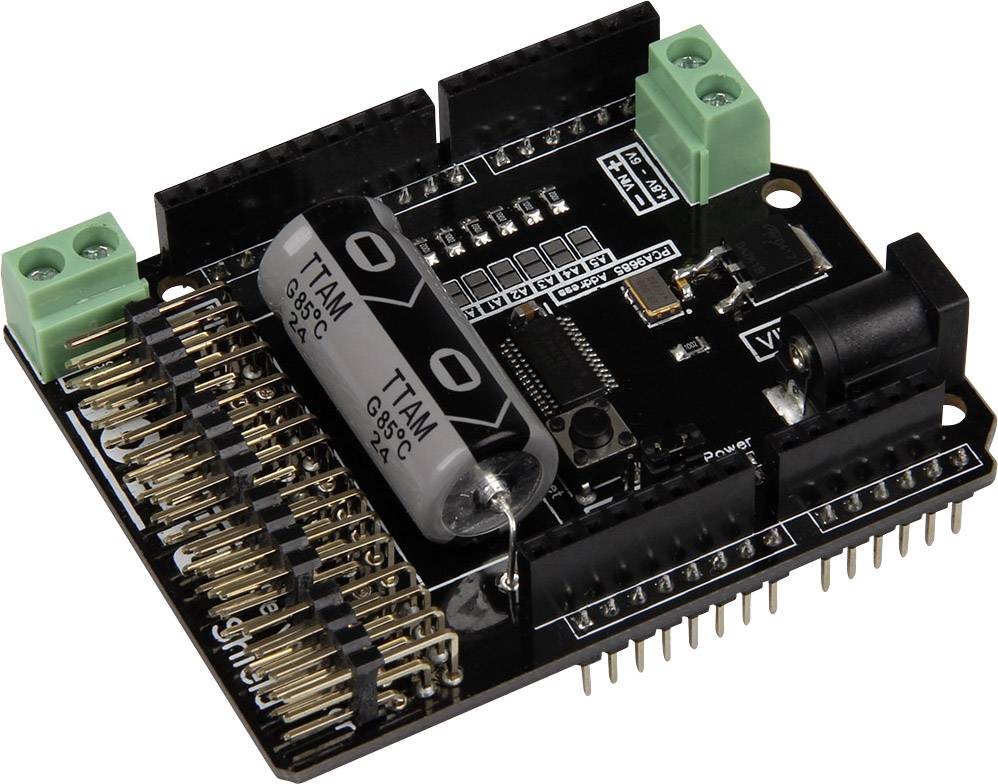

Podrobné informácie o ovládaní motora:
Doska Motorino je rozširujúca doska na riadenie a použitie až 16 krokových motorov 5 V riadených PWM.
Vlastný generátor hodín na Motorine zaisťuje veľmi presný signál PWM, a teda presné umiestnenie.
Doska má 2 vstupy pre napätie 4,8 V - 6 V, ktoré môžu spoločne napájať až 11 A, takže je vždy zaručené optimálne napájanie motorov a teda aj väčšie projekty môžu byť napájané dostatočným výkonom.
Napájanie beží centrálne cez Motorino, ktoré poskytuje samostatné pripojenie pre napätie, zem a riadiace vedenie pre každý motor.
Prúd je navyše tlmený zabudovaným kondenzátorom, ktorý znižuje pokles napätia v prípade krátkeho dodatočného zaťaženia, ktoré by inak mohlo viesť k trhaniu, a taktiež máte možnosť pripojiť ďalší kondenzátor.
Ovládanie a programovanie motorov je možné ako obvykle aj naďalej pohodlne ovládať pomocou Arduina.
Pokyny a príklady kódov umožňujú začiatočníkom rýchlo dosiahnuť výsledky.
Tento text bol preložený strojovo.
Podrobné informácie o ramene robota:
Rameno robota „Grab-It“ je vyrobené v obzvlášť stabilnom prevedení. Rám ramena je vyrobený z veľmi robustného, čierneho eloxovaného hliníka.
Súčasťou dodávky je 6 servomotorov riadených PWM, ktoré sú určené pre zaťaženie do 20 kg / cm. Výsledkom je veľmi veľká oblasť použitia a dostatočné rezervy energie pre vaše projekty.
Presný pazúr je prispôsobený polomeru zaťaženia ramena a je rovnako silný.
Rameno je namontované na dodávanom, uloženom otočnom stole (360 stupňov), ktorý je zase pripevnený k základnej doske s rozmermi 28,5 x 16 cm. Už sú na ňom diery pre všetky bežné jednodeskové počítače a vývojové dosky (Raspberry, BananaPi, Arduino atď.).
Podrobné informácie o ovládaní motora:
Doska Motorino je rozširujúca doska na riadenie a použitie až 16 krokových motorov 5 V riadených PWM.
Vlastný generátor hodín na Motorine zaisťuje veľmi presný signál PWM, a teda presné umiestnenie.
Doska má 2 vstupy pre napätie 4,8 V - 6 V, ktoré môžu spoločne napájať až 11 A, takže je vždy zaručené optimálne napájanie motorov a teda aj väčšie projekty môžu byť napájané dostatočným výkonom.
Napájanie beží centrálne cez Motorino, ktoré poskytuje samostatné pripojenie pre napätie, zem a riadiace vedenie pre každý motor.
Prúd je navyše tlmený zabudovaným kondenzátorom, ktorý znižuje pokles napätia v prípade krátkeho dodatočného zaťaženia, ktoré by inak mohlo viesť k trhaniu, a taktiež máte možnosť pripojiť ďalší kondenzátor.
Ovládanie a programovanie motorov je možné ako obvykle aj naďalej pohodlne ovládať pomocou Arduina.
Pokyny a príklady kódov umožňujú začiatočníkom rýchlo dosiahnuť výsledky.
Tento text bol preložený strojovo.
Rozsah dodávky
- Robotické rameno
- Morotova kontrola
- sieťový diel
- kufrík
- Servá
