Joy-it VTCH8 menič 1 ks

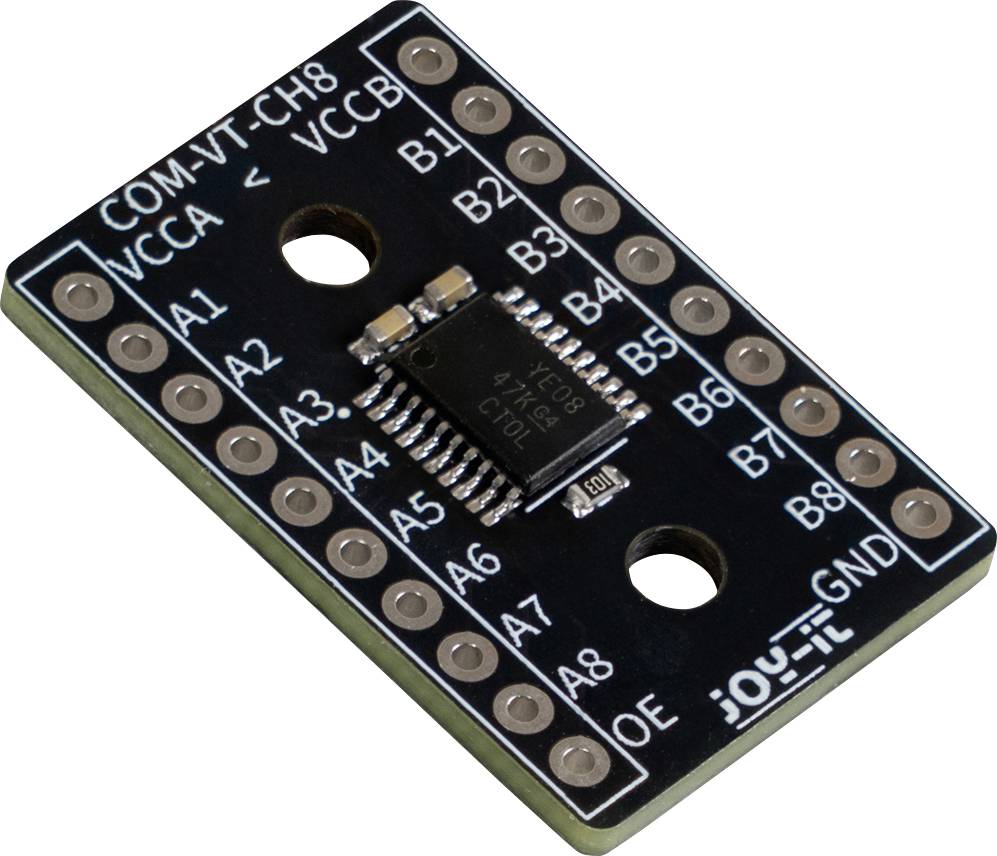

Malá deska prevodníka úrovne napätia I2C s označenými kolíkmi A1-A8 a B1-B8, plus VCCA, VCCB, GND a OE.

Malá čierna doska logického konvertora COM-VT-CH8 s označenými pinmi VCCA, VCCB, A1-A8, B1-B8, OE a GND, obklopená dvoma páskmi konektorových pinov.

1/2

Datasheety: (PDF)

Okamžité doručenie: Po 5. 10.

100 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (2,43 € / kus)

2,43 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

8-kanálový obojsmerný menič napätia pre logické úrovne od 1,2 V do 5,5 V

8-kanálový obojsmerný menič napätia
Automatická detekcia smeru bez dodatočných
Ovládacie kolíky
Napájanie: VCCA 1,2–3,6 V, VCCB 1,65–5,5 V
Podporuje prenosové rýchlosti dát až do 100 Mbit/s
OE pin pre selektívnu aktiváciu/deaktiváciu kanálov

Technické parametre

Čipset: TXB0108PWR
Počet kanálov: 8
VCCA (napájacie napätie na strane A) 1,2 V – 3,6 V (VCCA menej ako VCCB)
VCCB (napájacie napätie na strane B) 1,65 V – 5,5 V (VCCB väčšie ako VCCA)
Ďalšie podrobnosti nájdete v technickom liste v sekcii na stiahnutie!

Druh obalu: Piece

Kategória výrobku: menič

Rozhranie: SPI ™

Min. prevádzkové napätie: 1.2 V

Prevádzkové napätie max.: 5.5 V

Typ nástroja: měnič

V: 2.50 mm

Dĺžka: 28 mm

Šírka: 18.50 mm

Počet výstupov: 8 x

Hmotnosť: 3 g

Na stiahnutie

Datasheet

Datasheet 3720967 Joy-it VTCH8 menič 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3720967 Joy-it VTCH8 menič 1 ks

Popis

COM-VT-CH8 je všestranný 8-kanálový...
Obojsmerný menič napätia, ktorý pripája
medzi digitálnymi systémami s rôznymi
Zjednodušenie logických úrovní. Vďaka automatickému
Signály detekcie smeru nie sú riadiace signály.
požadované a transparentné, bezproblémové
Komunikácia je povolená. Vďaka tomu je vhodný
Modul je ideálny pre vstavané systémy,
Vývojové prostredia, prototypy s
zmiešané napätie a vzdelávacie projekty na
ktoré vyžadujú, aby signály plynul v oboch smeroch.
Podporuje rozsah napájacieho napätia
z 1,2 V na 3,6 V na strane A a z 1,65 V na 5,5 V
na strane B, čím sa zabezpečí kompatibilita
s takmer všetkými bežnými logickými rodinami. Vývojka
moderné mikrokontroléry, FPGA a senzory môžu byť vybavené
nízka spotreba energie, jednoduché pripojenie k starším modelom
Pripojte periférne zariadenia alebo ovládače, ktoré
Vyžaduje logiku 5V. S prenosovými rýchlosťami až
Vďaka rýchlosti 100 Mbit/s je COM-VT-CH8 vhodný pre rýchle pripojenia.
Rozhrania ako signály SPI, UART, I²C alebo GPIO.
Integrovaný OE pin (Output Enable) umožňuje
súčasná aktivácia alebo deaktivácia
všetky kanály. V kombinácii s Ioffom-
Podpora zabraňuje nechceným
Spätné prúdy pri vypnutí napájania
– dôležitá funkcia v systémoch s
nízka spotreba energie a prevádzka na batériu.
Pre jednoduchú integráciu je modul dodávaný s
dva zodpovedajúce 10-pinové konektory
dodané, ale nie prispájkované, takže
Používatelia majú plnú flexibilitu: Môžu ho použiť na
použitie prispájkovaného na dosku na pájkovanie, alebo
možno vynechať pri priamom zapojení.
Vďaka tejto prispôsobivosti je COM-VT-CH8
rovnako vhodné pre profesionálne prototypy,
Vhodné na použitie v laboratóriách a do tréningových súprav.
