Joy-it vývojová doska ESP32S3 ESP32-S3

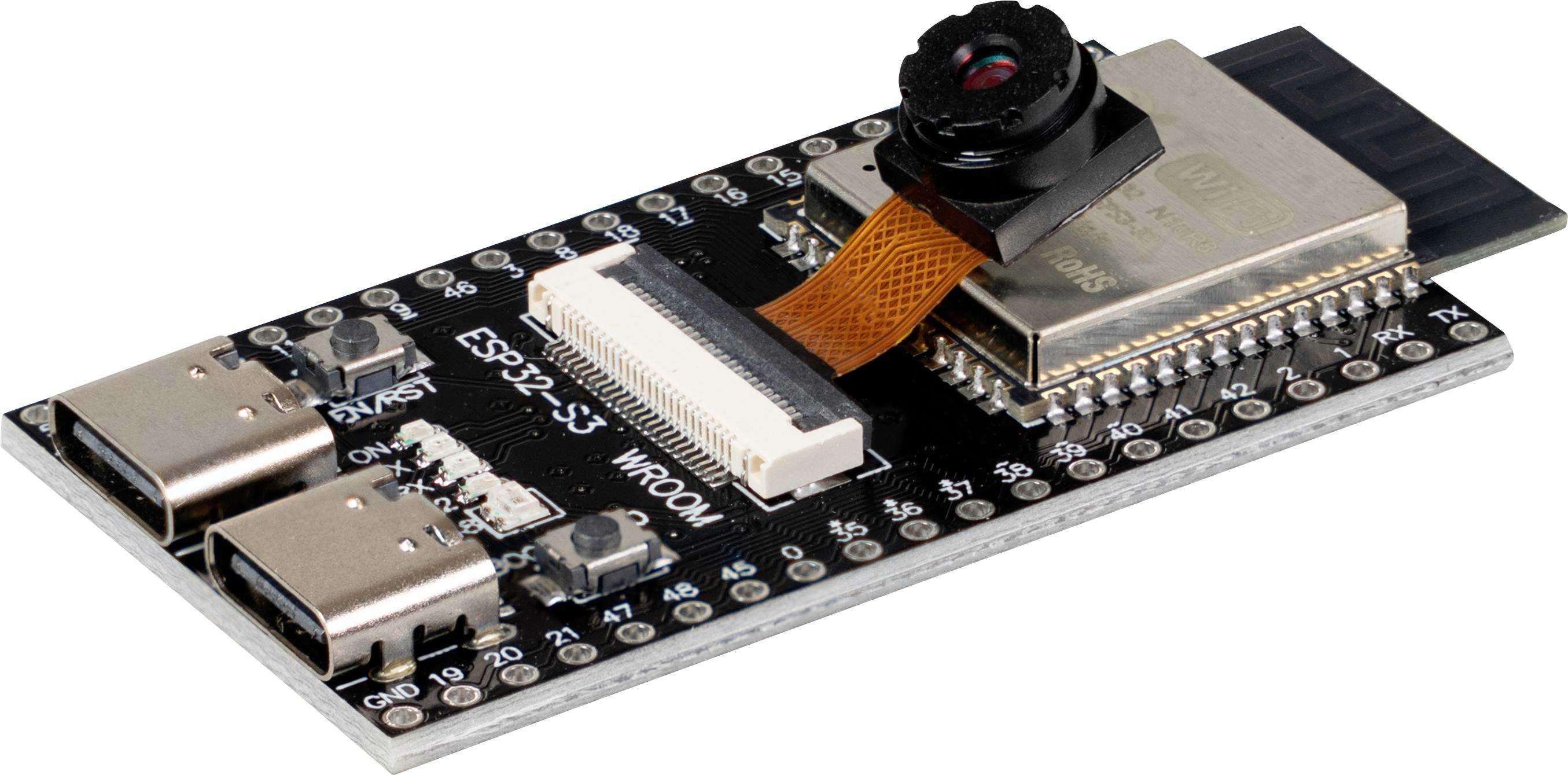

Kompaktný modul fotoaparátu na čiernej plošnej spoji s dvoma portami USB-C a konektorom, používaný na vstavané zobrazovanie.

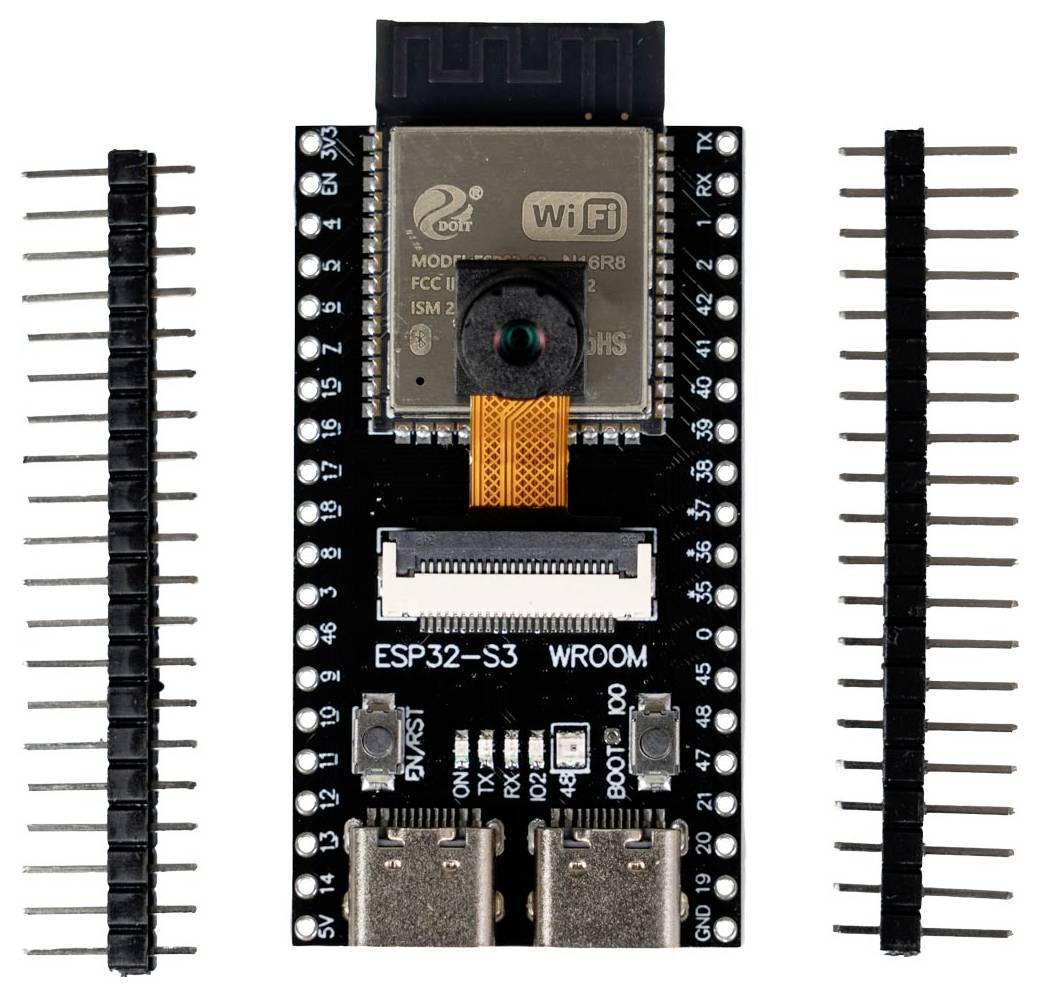

ESP32-S3 WROOM vývojová doska s kameramodulom umiestnením uprostred, po oboch stranách obklopená dvoma oddelenenými páskami konektorov.

1/2

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (10,97 € / kus)

10,97 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Vývojová doska ESP32-S3 vrátane 3MP kamery (2048x1536), USB-C, BT5LE, Zigbee, Thread

Dvojjadrový 32-bitový procesor Xtensa® LX7 s frekvenciou až 240 MHz
Integrovaná 3-MP kamera OV3660 (2048 × 1536 pixelov, zorné pole 64°)
Podpora pre Wi-Fi 802.11ax (2,4 GHz), Bluetooth 5, LE, Zigbee a Thread
34 GPIO pinov s rozsiahlymi periférnymi rozhraniami
Rozhranie USB typu C pre jednoduché programovanie a riešenie problémov
Rozhranie pre kartu MicroSD na ukladanie obrázkov a dát

Technické parametre

Dvojjadrový 32-bitový procesor Xtensa® LX7 s frekvenciou až 240 MHz
Integrovaná 3-MP kamera OV3660 (2048 × 1536 pixelov, zorné pole 64°)
Podpora pre Wi-Fi 802.11ax (2,4 GHz), Bluetooth 5 LE, Zigbee a Thread
34 GPIO pinov s rozsiahlymi periférnymi rozhraniami
Rozhranie USB typu C pre jednoduché programovanie
a riešenie problémov
Rozhranie pre kartu MicroSD na ukladanie obrázkov a dát
Celkový počet rozhraní:
USB, UART, SPI, I²C, I²S, PWM, ADC, DAC, rozhranie kamery, mikro
SD pamäťová karta
Napájacie napätie:
5V cez USB alebo 5V pin, 3,3V cez 3V pin
Rozlíšenie fotoaparátu: 3 megapixely – 2048 × 1536 pixelov
Doplnkové vybavenie:
Tlačidlo resetovania, tlačidlo bootovania, RGB LED dióda, 2x 20-pinový konektor

Séria: ESP32-S3

: 512 kB

Taktovacia frekvencia: 240 MHz

Bluetooth®: 5.0

WiFi: b/g/n/ax

Šírka: 28 mm

V: 6.50 mm

Kategória výrobku: vývojová doska

Rozhranie: USB-C
UART
SPI ™
I²S
I²C
PWM

Na stiahnutie

Datasheet

Datasheet 3802365 Joy-it vývojová doska ESP32S3 ESP32-S3

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3802365 Joy-it vývojová doska ESP32S3 ESP32-S3

Popis

Vývojová doska pre kameru ESP32 S3 – Výkonná platforma pre IoT a Edge AI s integrovanou 3 MP kamerou
Vývojová doska pre kamery ESP32 S3 je kompaktné, vysoko výkonné riešenie pre aplikácie IoT, Edge AI a vstavané kamerové systémy. Doska je vybavená dvojjadrovým procesorom Xtensa® LX7 s frekvenciou až 240 MHz a ponúka dostatočný výpočtový výkon na spracovanie obrazu, bezdrôtovú komunikáciu a riadenie v reálnom čase.
Integrovaný 3 MP fotoaparát
Integrovaná kamera OV3660 poskytuje rozlíšenie 3 megapixely (2048 × 1536 px) so zorným poľom 64° a je ideálna na streamovanie, rozpoznávanie obrazu, dohľad a cloudové kamerové projekty. Špeciálne rozhranie kamery zaisťuje rýchly a efektívny prenos údajov.
Moderné bezdrôtové pripojenie
Vďaka 2,4 GHz Wi-Fi (802.11ax), Bluetooth 5 LE, Zigbee a Thread (802.15.4) doska podporuje všetky dôležité bezdrôtové štandardy pre inteligentné domáce zariadenia, priemyselné monitorovacie systémy a aplikácie s podporou Matter.
Flexibilná integrácia a rozsiahle rozhrania
Doska môže byť napájaná cez USB C, 5 V pin alebo 3,3 V pin a dá sa jednoducho integrovať do vlastného hardvéru. S 34 GPIO pinmi a podporou pre USB, UART, SPI, I²C, I²S, PWM, ADC, DAC a rozhraním pre kartu microSD je k dispozícii množstvo možností pripojenia pre senzory, pamäť a periférie.
Integrované funkcie, ako sú tlačidlá reset a boot, ako aj RGB LED (GPIO48), uľahčujú vývoj, testovanie a ladenie.
Ideálne pre kompaktné vstavané konštrukcie
Vďaka malým rozmerom a rozstupu pinov 2,54 mm je doska kamery ESP32 S3 ideálna pre rýchle prototypovanie a projekty s nedostatkom miesta.
