JST vstavaná pinová lišta (precízna) ZR Počet pólov 4 Raster (rozteč): 1.50 mm S4B-ZR-SM4A-TF (LF)(SN) 1 ks

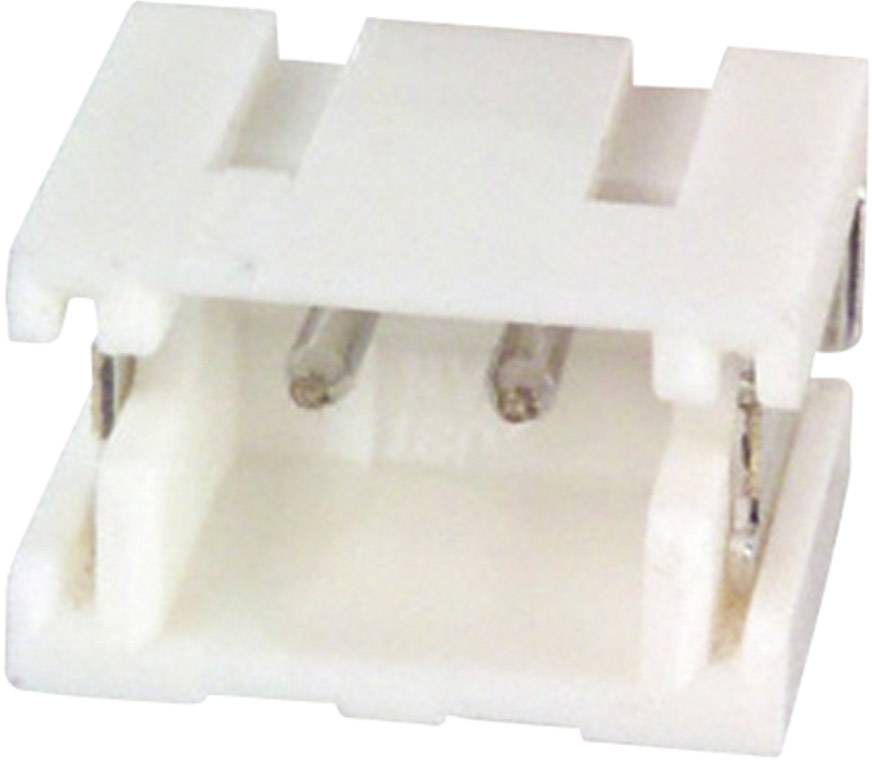

Biely plastový konektor s dvoma kovovými kontaktmi, vhodný pre elektronické prepojenia.

Ilustračný obrázok

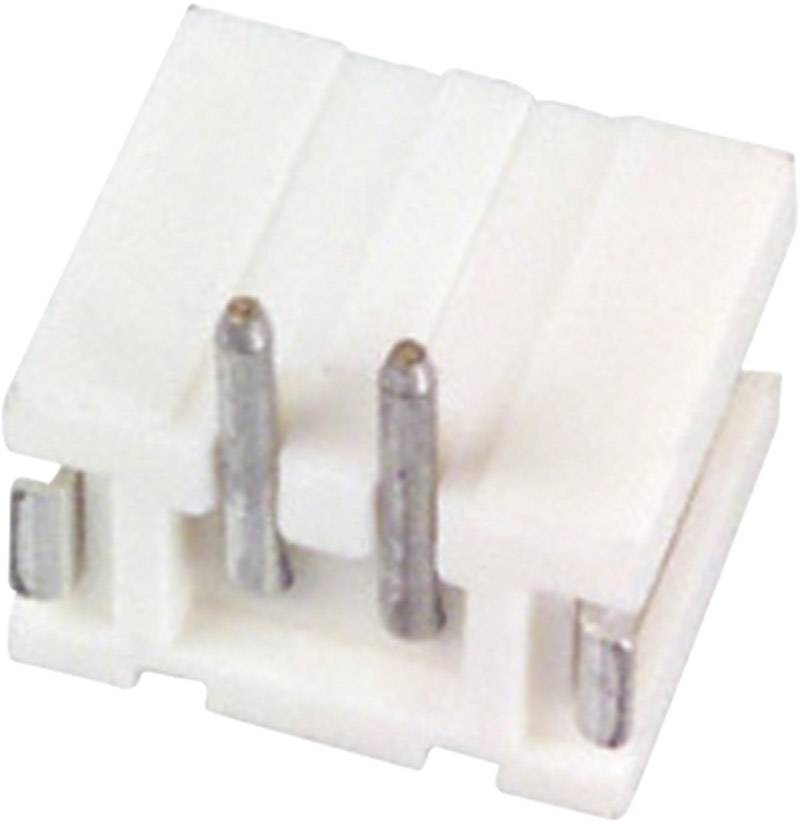

Biely, 3-pólový elektrický konektor s kovovými kolíkmi a plastovým obalom. Ideálny pre elektronické obvody.

1/2

Ilustračný obrázok

Kategória výrobku

vstavaná pinová lišta (precízna)

Prevedenie

kolíková lišta, uhlová

Počet riadkov

Rad

Raster (rozteč)

1.50 mm

Datasheety: (PDF)

Okamžité doručenie: Ut 13. 10.

751 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Min.: 7

Celkom (0,41 € / kus)

2,87 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Kolíková lišta série ZR

Obsah: 1 ks
Počet riadkov: 1
Počet pólov: 4

Dodatočné informácie:

Technické parametre

Kategória výrobku: vstavaná pinová lišta (precízna)

Prevedenie: kolíková lišta, uhlová

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: ZR

Raster (rozteč): 1.50 mm

Počet kontaktov v rade: 4

Počet pólov: 4

Šírka: 3.5 mm

Ø pin: 0.5 mm

Kolíkový tvar: guľatý

Menovitý prúd: 1 A

Menovitý prúd - filter: 1 A

Obsah: 1 ks

Rozmer.: (d x š x v) 9 x 3.5 x 5.2 mm

Pripojenie: SMT

Materiál puzdra: polyamid

Číslo výrobcu: S4B-ZR-SM4A-TF (LF)(SN)

Farba: prírodná

Priemyslové balenie: nie

Izolačný materiál: polyamid

Materiál kontaktu: fosforový bronz

Kontaktný povrch tlačovej strany: pocínované

Finálna úprava kontaktu: pocínované

V: 5.2 mm

Dĺžka: 9 mm

Spĺňa RoHS: áno

Smer zástrčky: vodorovne k DPS

Typ: S4B-ZR-SM4A-TF (LF)(SN)

Varianty(Všetky ceny sú bez DPH.)

Prevedenie

Šírka

Rad

Počet pólov

Raster (rozteč)

Kolíkový tvar

JST vstavaná pinová lišta (precízna) ZR Počet pólov 4 Raster (rozteč): 1.50 mm S4B-ZR-SM4A-TF (LF)(SN) 1 ks

Objednávacie číslo:1217278

Tento produkt

kolíková lišta, uhlová

3.5 mm

1.50 mm

guľatý

JST vstavaná pinová lišta (precízna) ZR Počet pólov 3 Raster (rozteč): 1.50 mm B3B-ZR-SM4-TF (LF)(SN) 1 ks

Objednávacie číslo:1217268

kolíková lišta, priama

3.5 mm

1.50 mm

guľatý

JST vstavaná pinová lišta (precízna) ZR Počet pólov 4 Raster (rozteč): 1.50 mm B4B-ZR-SM4-TF (LF)(SN) 1 ks

Objednávacie číslo:1217269

kolíková lišta, priama

3.5 mm

1.50 mm

guľatý

JST vstavaná pinová lišta (precízna) ZR Počet pólov 5 Raster (rozteč): 1.50 mm B5B-ZR-SM4-TF (LF)(SN) 1 ks

Objednávacie číslo:1217270

kolíková lišta, priama

3.5 mm

1.50 mm

guľatý

JST vstavaná pinová lišta (precízna) ZR Počet pólov 3 Raster (rozteč): 1.50 mm S3B-ZR-SM4A-TF (LF)(SN) 1 ks

Objednávacie číslo:1217277

kolíková lišta, uhlová

3.5 mm

1.50 mm

guľatý

JST vstavaná pinová lišta (precízna) ZH Počet pólov 2 Raster (rozteč): 1.50 mm B2B-ZR (LF)(SN) 1 ks

Objednávacie číslo:740548

kolíková lišta, priama

3.5 mm

1.50 mm

guľatý

JST vstavaná pinová lišta (precízna) ZH Počet pólov 3 Raster (rozteč): 1.50 mm B3B-ZR (LF)(SN) 1 ks

Objednávacie číslo:740582

kolíková lišta, priama

3.5 mm

1.50 mm

guľatý

JST vstavaná pinová lišta (precízna) ZH Počet pólov 4 Raster (rozteč): 1.50 mm B4B-ZR (LF)(SN) 1 ks

Objednávacie číslo:740615

kolíková lišta, priama

3.5 mm

1.50 mm

guľatý

JST vstavaná pinová lišta (precízna) ZH Počet pólov 5 Raster (rozteč): 1.50 mm B5B-ZR (LF)(SN) 1 ks

Objednávacie číslo:740639

kolíková lišta, priama

3.5 mm

1.50 mm

guľatý

JST vstavaná pinová lišta (precízna) ZH Počet pólov 6 Raster (rozteč): 1.50 mm B6B-ZR (LF)(SN) 1 ks

Objednávacie číslo:740741

kolíková lišta, priama

3.5 mm

1.50 mm

guľatý

Na stiahnutie

Datasheet

Datasheet 1217278 JST vstavaná pinová lišta (precízna) ZR Počet pólov 4 Raster (rozteč): 1.50 mm S4B-ZR-SM4A-TF (LF)(SN) 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1217278 JST vstavaná pinová lišta (precízna) ZR Počet pólov 4 Raster (rozteč): 1.50 mm S4B-ZR-SM4A-TF (LF)(SN) 1 ks

Popis

Odpojiteľné pripojenie z kábla na dosku plošných spojov. Západková lišta na puzdre umožňuje počuteľné cvaknutie pri zapojení. Obvodová vana na kolíkovej koncovke umožňuje ochranu proti prepólovaniu. Veľmi ľahké spájkovanie vďaka predbežnému pocínovaniu kolíkovej hlavičky.
