JST vstavaná pinová lišta (štandardná) PH Počet pólov 8 Raster (rozteč): 2 mm S8B-PH-SM4-TB (LF)(SN) 1 ks

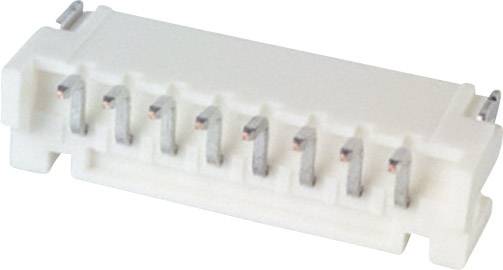

Biely elektrický rozvodný panel s ôsmimi kovovými kontaktmi v jednom rade, s bočne viditeľnými upevňovacími svorkami.

Ilustračný obrázok

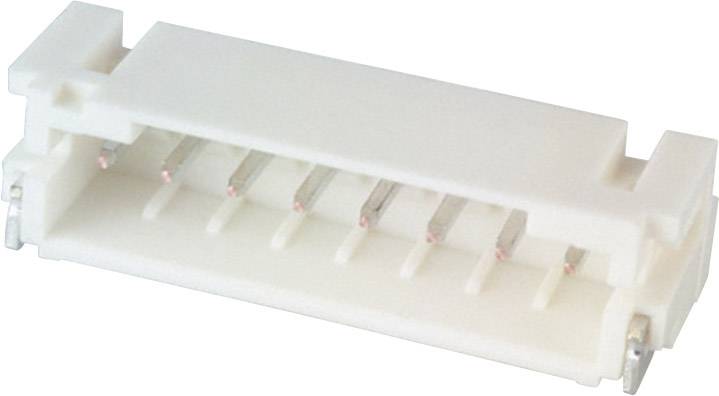

Biely plastový konektor s viacerými kovovými pinmi, obdĺžnikový tvar, bočná západka na zaistenie prepojenia.

1/2

Ilustračný obrázok

Kategória výrobku

vstavaná pinová lišta (štandardná)

Prevedenie

kolíková lišta, uhlová

Počet riadkov

Rad

Raster (rozteč)

2 mm

Datasheety: (PDF)

Doručenie: St 7. 10.

1371 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Min.: 5

Celkom (0,76 € / kus)

3,80 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Séria záhlaví pinov PH

Obsah: 1 ks
Počet riadkov: 1
Počet pólov: 8

Dodatočné informácie:

Technické parametre

Kategória výrobku: vstavaná pinová lišta (štandardná)

Prevedenie: kolíková lišta, uhlová

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: PH

Raster (rozteč): 2 mm

Počet kontaktov v rade: 8

Počet pólov: 8

Šírka: 5 mm

Ø pin: 0.5 mm

Kolíkový tvar: štvorcový

Menovitý prúd: 2 A

Menovitý prúd - filter: 2 A

Obsah: 1 ks

Rozmer.: (d x š x v) 17.9 x 5 x 9.4 mm

Pripojenie: SMT

Materiál puzdra: polyamid

Číslo výrobcu: S8B-PH-SM4-TB (LF)(SN)

Farba: prírodná

Priemyslové balenie: nie

Izolačný materiál: polyamid

Materiál kontaktu: fosforový bronz

Kontaktný povrch tlačovej strany: pocínované

Finálna úprava kontaktu: pocínované

V: 9.4 mm

Dĺžka: 17.9 mm

Spĺňa RoHS: áno

Smer zástrčky: vodorovne k DPS

Typ: S8B-PH-SM4-TB (LF)(SN)

Varianty(Všetky ceny sú bez DPH.)

Prevedenie

Šírka

Rad

Počet pólov

Raster (rozteč)

Kolíkový tvar

JST vstavaná pinová lišta (štandardná) PH Počet pólov 11 Raster (rozteč): 2 mm B11B-PH-K-S (LF)(SN) 1 ks

Objednávacie číslo:1217288

kolíková lišta, priama

4.5 mm

2 mm

štvorcový

JST vstavaná pinová lišta (štandardná) PH Počet pólov 13 Raster (rozteč): 2 mm B13B-PH-K-S (LF)(SN) 1 ks

Objednávacie číslo:1217289

kolíková lišta, priama

4.5 mm

2 mm

štvorcový

JST vstavaná pinová lišta (štandardná) PH Počet pólov 14 Raster (rozteč): 2 mm B14B-PH-K-S (LF)(SN) 1 ks

Objednávacie číslo:1217290

kolíková lišta, priama

4.5 mm

2 mm

štvorcový

JST vstavaná pinová lišta (štandardná) PH Počet pólov 2 Raster (rozteč): 2 mm B2B-PH-SM4-TB (LF)(SN) 1 ks

Objednávacie číslo:1217291

kolíková lišta, priama

5.5 mm

2 mm

štvorcový

JST vstavaná pinová lišta (štandardná) PH Počet pólov 3 Raster (rozteč): 2 mm B3B-PH-SM4-TB (LF)(SN) 1 ks

Objednávacie číslo:1217292

kolíková lišta, priama

5.5 mm

2 mm

štvorcový

JST vstavaná pinová lišta (štandardná) PH Počet pólov 4 Raster (rozteč): 2 mm B4B-PH-SM4-TB (LF)(SN) 1 ks

Objednávacie číslo:1217293

kolíková lišta, priama

5.5 mm

2 mm

štvorcový

JST vstavaná pinová lišta (štandardná) PH Počet pólov 2 Raster (rozteč): 2 mm S2B-PH-SM4-TB (LF)(SN) 1 ks

Objednávacie číslo:1217299

kolíková lišta, uhlová

5 mm

2 mm

štvorcový

JST vstavaná pinová lišta (štandardná) PH Počet pólov 3 Raster (rozteč): 2 mm S3B-PH-SM4-TB (LF)(SN) 1 ks

Objednávacie číslo:1217300

kolíková lišta, uhlová

5 mm

2 mm

štvorcový

JST vstavaná pinová lišta (štandardná) PH Počet pólov 10 Raster (rozteč): 2 mm S10B-PH-SM4-TB (LF)(SN) 1 ks

Objednávacie číslo:1217306

kolíková lišta, uhlová

5 mm

2 mm

štvorcový

JST vstavaná pinová lišta (štandardná) PH Počet pólov 10 Raster (rozteč): 2 mm B10B-PH-K-S (LF)(SN) 1 ks

Objednávacie číslo:740154

kolíková lišta, priama

4.5 mm

2 mm

štvorcový

Na stiahnutie

Datasheet

Datasheet 1217305 JST vstavaná pinová lišta (štandardná) PH Počet pólov 8 Raster (rozteč): 2 mm S8B-PH-SM4-TB (LF)(SN) 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1217305 JST vstavaná pinová lišta (štandardná) PH Počet pólov 8 Raster (rozteč): 2 mm S8B-PH-SM4-TB (LF)(SN) 1 ks

Popis

Odpojiteľné pripojenie odKabel an Leiterplatte, Zaskakovacia koľajnica na kryte umožňuje pri zasunutí počuteľné zaskočenie. Obvodový žľab na kolíkovej hlavici umožňuje ochranu proti obrátenej polarite. Veľmi dobre sa dá spájkovať predbežným pocínovaním kolíkovej hlavičky.
