JST zásuvkové púzdro na kábel EH Počet pólov 5 EHR-5 1 ks

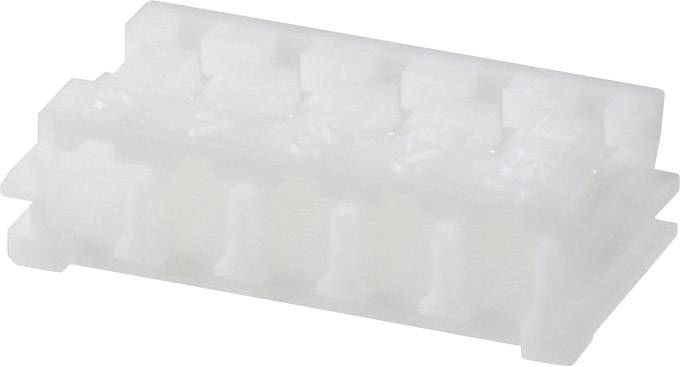

Biely, obdĺžnikový plastový konektor s viacerými malými výstupkami usporiadanými v rade.

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka, rovná

Počet riadkov

Rad

Počet pólov

Datasheety: (PDF)

Doručenie: Ut 6. 10.

478 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Min.: 20

Celkom (0,10 € / kus)

2,00 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Zásuvkové puzdro radu EH

Obsah: 1 ks
Počet riadkov: 1
Počet pólov: 5

Technické parametre

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka, rovná

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: EH

Počet kontaktov v rade: 5

Počet pólov: 5

Menovitý prúd: 3 A

Menovitý prúd - filter: 3 A

Obsah: 1 ks

AWG max.: 22

AWG min.: 30

Číslo výrobcu: EHR-5

Farba: strieborná

Priemyslové balenie: nie

Materiál kontaktu: zliatina medi

Finálna úprava kontaktu: pocínované

Menovité napätie: 250 V/AC

Maximálny prierez: 0.33 mm²

Prierez min: 0.05 mm²

Spĺňa RoHS: áno

Max. teplota: +85 °C

Min. teplota: -25 °C

Typ: EHR-5

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1217310 JST zásuvkové púzdro na kábel EH Počet pólov 5 EHR-5 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1217310 JST zásuvkové púzdro na kábel EH Počet pólov 5 EHR-5 1 ks

Popis

Krimpovacie - odnímateľný spojovací kábel k doske plošných spojov.
Jednoduchá montáž jednoduchých vodičov AWG 30-22, pre signál a malé prúdy do 3 A. Zaklapávacia lišta na kryte umožňuje pri zasunutí počuteľné zaklapnutie. Obvodový žľab na kolíkovej hlavici umožňuje ochranu proti obrátenej polarite. Veľmi dobrá spájkovateľnosť predincízovaním.
Nízka v priamej verzii (8,1 mm) a plochá v uhlovej verzii (4,2 mm)

Tento text bol preložený strojovo.
