Jumo 00569496 počítačový panel pre PLC

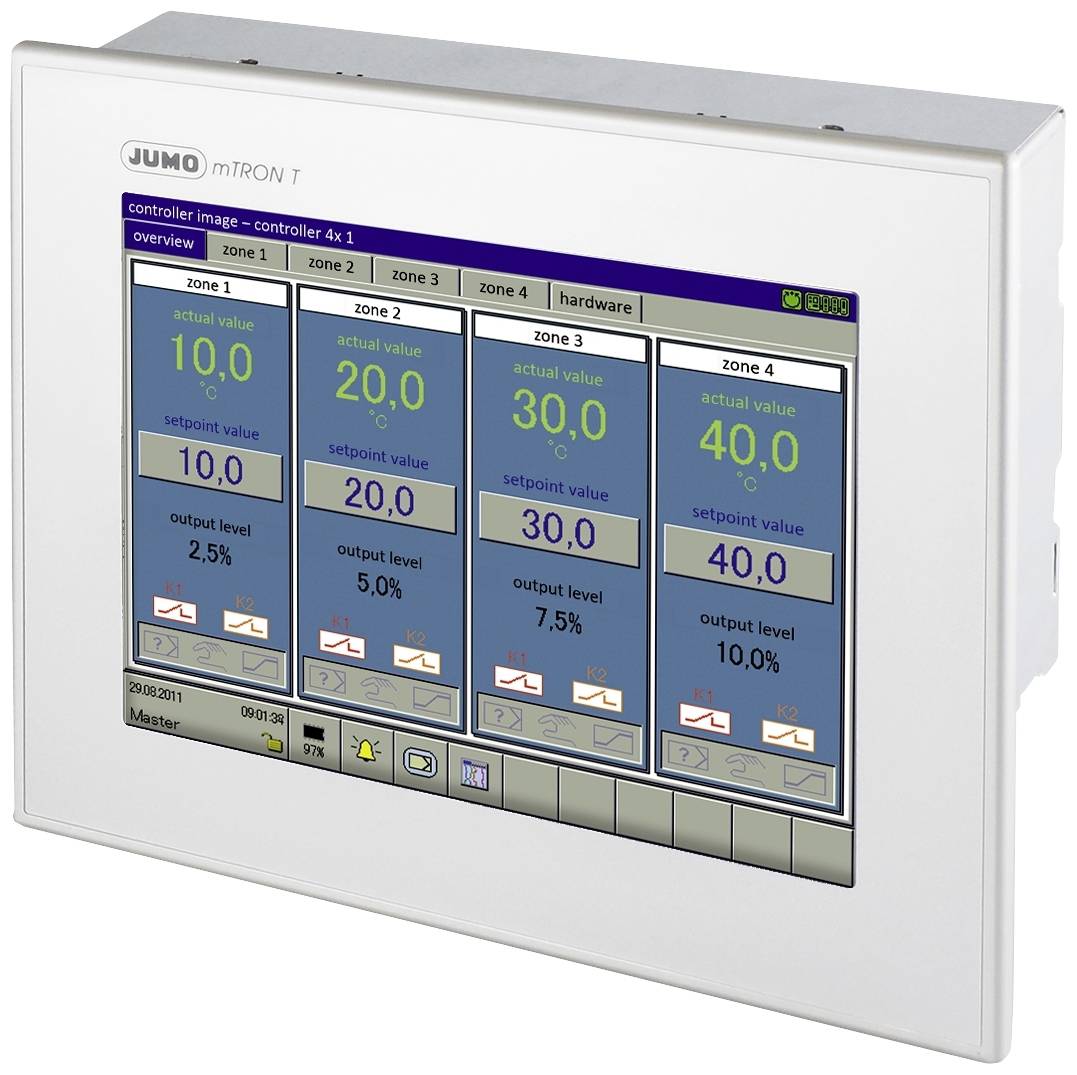

Multifunkčný panel (komponent celkového systému mTRON T) má tieto možnosti pripojenia: 1x Ethernet (RJ45), 1x vstup systémovej zbernice (RJ45), 1x výstup systémovej zbernice (RJ45), 2x USB host, 1x RS232 Modbus RTU a registráciu funkciu. Panel je určený pre napájanie DC 24 V +25/-20%. Dotykový TFT displej slúži na jednoduchú a prehľadnú vizualizáciu nameraných údajov, obsluhu, konfiguráciu a parametrizáciu systému. Farebný TFT displej má uhlopriečku 21,3 cm (8,4"), rozlíšenie 640 × 480 pixelov, 256 farieb a LED podsvietenie. Panel ako rozhranie človek-stroj umožňuje optimálny a usporiadaný pohľad na stavy procesov a parametre systému. Ďalej umožňuje zobrazenie a obsluhu obrazoviek ovládača a procesných obrazoviek editora programov a voliteľnú funkciu registrácie. Cieľové hodnoty, texty šarží, parametre a konfiguračné údaje môže užívateľ zadávať a meniť priamo na obrazovke. Procesné dáta prenášané cez systémovú zbernicu sa zobrazujú v reálnom čase. Archiváciu a vyhodnocovanie dát umožňujú osvedčené PC programy. Okrem štandardných rozhraní (LAN, USB) sú voliteľne k dispozícii dve sériové rozhrania, ku ktorým je možné pripojiť snímač čiarových kódov, modem alebo iné zariadenia Modbus (master, slave). Užívateľ môže pohodlne nakonfigurovať multifunkčný panel pomocou voliteľného nastavovacieho programu.
