Jumo 493228 termostat

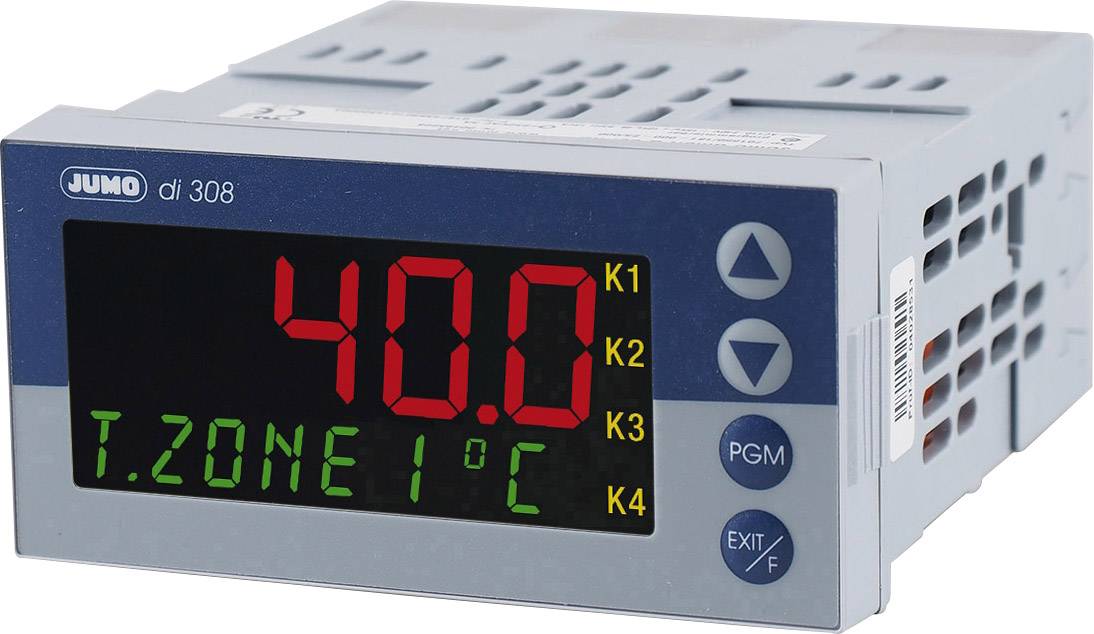

Zobrazovací prístroj JUMO di 308 zobrazuje teploty v ° C alebo ° F a štandardné signály v „obyčajnom texte“.
Základné zariadenie je už vybavené analógovým vstupom, dvoma binárnymi vstupmi, dvoma reléovými výstupmi, dvoma logickými výstupmi a napájaním pre dvojvodičový vysielač. Tri rozširujúce sloty môžu byť vybavené ďalšími vstupmi a výstupmi a rozhraniami. Vysoko kontrastný viacfarebný LCD displej na zobrazenie nameraných hodnôt a navádzanie obsluhy pozostáva z päťmiestneho 7-segmentového displeja (zobrazenie hodnoty alebo nastavenia parametrov), osemmiestneho 16-segmentového displeja s prepínaním farieb (zobrazenie hodnoty, názov parametra, názov kanálu, text procesu / alarmu ako max. 24-miestny ticker alebo pseudo-stĺpcový graf) a štyri indikátory polohy prepínača pre binárne výstupy.
Na obsluhu a konfiguráciu prístroja sú k dispozícii štyri tlačidlá prístroja a voliteľne nastaviteľný počítačový program (napr. Konfigurácia matematických a logických funkcií, zadávanie textov na displeji).
Linearizácie obvyklých prevodníkov sú uložené; Zákaznícku linearizáciu je možné nakonfigurovať s 10 bodmi podpory alebo zadaním koeficientov polynómu.
Zariadenia je možné integrovať do dátovej siete cez rozhranie (RS422 / 485 alebo PROFIBUS-DP). Elektrické pripojenie sa vykonáva zozadu pomocou skrutkových svoriek.
