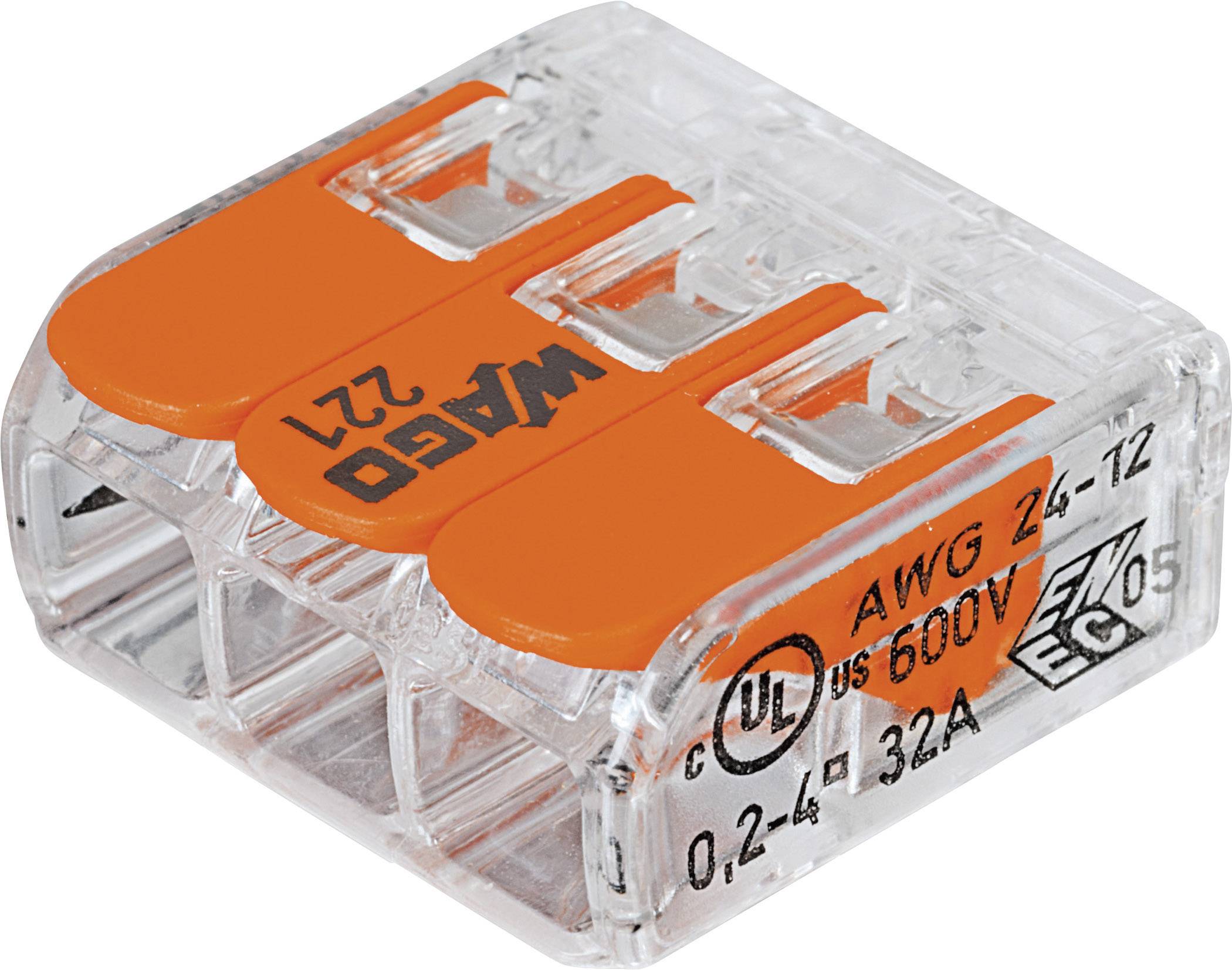

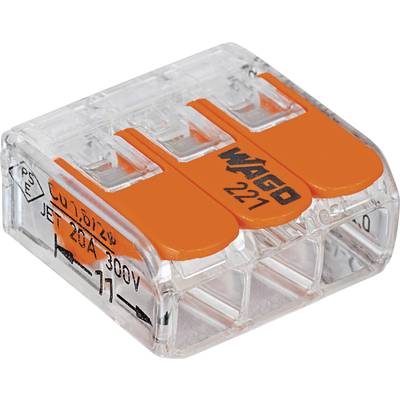

káblová svorka WAGO 221-413-50 Pre kábel s rozmerom 0.14-4 mm², pólov 3, 50 ks, priehľadná, oranžová
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Box
Kategória výrobku
káblová svorka
Prierez flexibilné (min.)
0.14 mm²
Flexibilné priemer (max.)
4 mm²
Prierez pevný (min.)
0.2 mm²
Datasheety: (PDF)
1387 Set(y)
Presahujú vaše potreby tento rámec?
Počet (Veľkosť balenia 50 ks)
Celkom (0,40 € / kus)
€
Hlavné benefity
Pripojovacia svorka série 221
- O 40% menší ako predchádzajúci model
Technické parametre
- Druh obalu
Box
- Kategória výrobku
káblová svorka
- Prierez flexibilné (min.)
0.14 mm²
- Flexibilné priemer (max.)
4 mm²
- Prierez pevný (min.)
0.2 mm²
- Pevný prierez (max.)
4 mm²
- Pólov
3
- Farba
priehľadná
oranžová
- Series
221
- Menovitý prúd
32 A
- Menovitý prúd - filter
32 A
- Obsah
50 ks

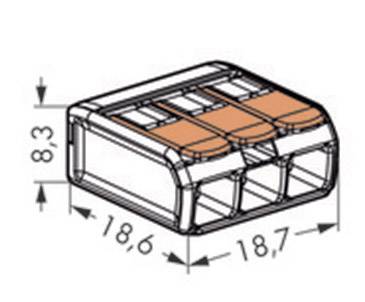

- Rozmer.
(d x š) 18.6 mm x 18.7 mm
- Číslo výrobcu
221-413-50
24 - 12
- Odizolovaná dĺžka
11 mm
- Pripojenie
pružinová svorka
- Izolačný materiál
plast
- Menovité napätie
450 V
- Šírka
18.7 mm
- Dĺžka
18.6 mm
- Prevádzková teplota
až +85 °C
Na stiahnutie
Datasheet
Datasheet 1188440 káblová svorka WAGO 221-413-50 Pre kábel s rozmerom 0.14-4 mm², pólov 3, 50 ks, priehľadná, oranžová
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1188440 káblová svorka WAGO 221-413-50 Pre kábel s rozmerom 0.14-4 mm², pólov 3, 50 ks, priehľadná, oranžová
Popis
Mimoriadne štíhly
Terminály generácie 221 sú zázrakom skutočného priestoru: ich objem sa v porovnaní s predchádzajúcim modelom (séria 222) znížil o 40%. To znamená, že elektroinštalatéri môžu teraz ľahko implementovať aplikácie s obmedzenými inštalačnými podmienkami. Vďaka extrémne tenkému dizajnu novej série je možné káblové terminály rýchlo a ľahko vložiť do inštalačných krabíc. Úspora miesta navyše ponúka ďalšie možnosti pre neskoršie rozšírenia.
Pozrite sa, čo sa deje
Nový dizajn krytu série 221 vyrobený z priehľadného plastu umožňuje ľahkú vizuálnu kontrolu správnej polohy vodiča. Elektrikár po pripojení okamžite uvidí, či sú všetky vodiče vložené až na doraz a či sú správne zapojené. Správna dĺžka odizolovania vodičov sa teraz dá ľahko skontrolovať na prvý pohľad. Uzavreté lieviky zabezpečujú, aby boli vodiče jasne vedené k koncovému bodu.
Zamerajte sa na užívateľskú prívetivosť
Inštalatér môže použiť dva testovacie otvory na pohodlné a bezpečné testovanie svorky, aj keď je nainštalovaný, pomocou všetkých bežných testovacích prvkov. Bočné rukoväte v kryte zvyšujú príjemnosť pri otváraní páky. Nová generácia svoriek je založená na osvedčenej technológii CAGE CLAMP® bez použitia nástrojov, pri ktorej sa upínacie body otvárajú a zatvárajú pomocou ovládacej páky. Rozdiel oproti predchádzajúcemu modelu: Ovládanie páky je teraz ešte jednoduchšie. Vďaka tomu je pripojenie vodičov ešte jednoduchšie a rýchlejšie.
Veľké množstvo aplikácií
Ako univerzálna svorka je nová séria 221 schopná pojať všetky bežné typy vodičov: iba jednou svorkou je možné zakrývať prierezy vodičov 0,14 až 4 mm² (jemný drôt) alebo 0,2 až 4 mm² (jednoduchý a viacvodičový). Vďaka vysokému a spoľahlivému menovitému prúdu 32 A a menovitému napätiu 450 V je séria 221 vhodná pre široké spektrum aplikácií. Typickými aplikáciami v stavebnej technike sú pripojenie svetiel, žalúziových motorov a zapojenie interkomov, ovládania dverí a brán. V priemysle je pripojovací terminál ideálny okrem iného na zapojenie motorov a čerpadiel.
