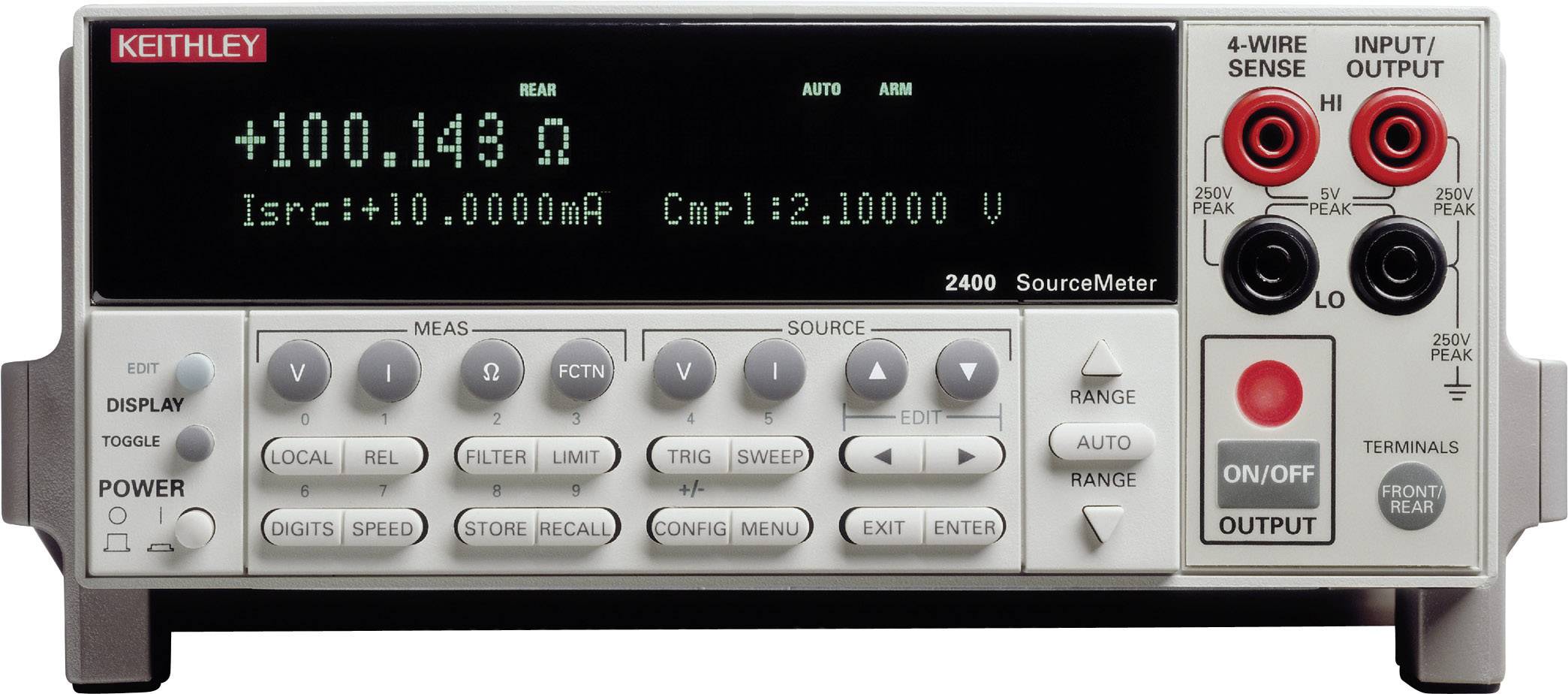

Keithley 2400 laboratórny zdroj s nastaviteľným napätím, 0 - 200 V, 0 - 1 A, 20 W, výstup 1 x, 2400
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (9 527,64 € / kus)
9 527,64 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Model 2400 SourceMeter
- Päť nástrojov v jednom (zdroj IV, meranie IVR)
- Prevádzka zdroja a výlevky (4 kvadranty)
- 0,012% základná presnosť merania s rozlíšením 5½ číslic
- 2-, 4- a 6-vodičová telemetria a V-sourcing
- 1 700 odčítaní za sekundu so 4 ½ číslicami prostredníctvom GPIB
- Komparátor vyhovel / nevyhovel na rýchle triedenie
- Programovateľné pripojenie DIO na ovládanie automatizácie / manipulátora / sondy
- Rozhrania: štandardné SCPI-GPIB, RS-232 a Keithley Trigger Link
- Softvér na sledovanie kriviek Keithley LabTracer 2.0 IV (na stiahnutie)
Technické parametre
- Výstupné napätie: 20W
- Výstupné napätie DC 0V až ± 200V
- Výstupný prúd DC 0A až ± 1A
- Rozsah merania jednosmerného napätia 5 µV - 200V
- Rozsah merania prúdu DC 50pA - 1A
- Rozsah merania odporu 0,2Ohm - 200MOhm
- Regulácia záťaže ± (20mV + 100μV) a ± (100 µA + 100pA)
- Sieťová regulácia ≤ ± 20 mV (0,01%) a ≤ ± 100 µA (0,01%)
- Typ
2400
- Kategória výrobku
laboratórny zdroj s nastaviteľným napätím
- Počet výstupov
1 x
20 W
- Rozmer.
(š x v x h) 213 x 89 x 370 mm
bez certifikátu
- Hmotnosť
3.21 kg
- Prevedenie
Stolová jednotka
- Výstupné napätie (max.)
200 V
- Výstupné napätie (min.)
0 V
- Výstupný prúd (max.)
1 A
- Výstupný prúd (min.)
0 A
- Vstupy
IEC 320 C14
- Stabilizácia záťaže
±(20mV + 100μV)
±(100µA + 100pA)
- Sieťová regulácia
≤ ± 20 mV (0,01%)
≤ ± 100 µA (0,01%)
- Šírka
213 mm
- V
89 mm
- Výstupný prúd 1
0A až ± 1A A
- Hĺbka
370 mm
- Vstupné napätie
100 - 240 V/AC
- Výstupné napätie 1
0V bis ± 200V V
Na stiahnutie
Datasheet
Datasheet 1164901 Keithley 2400 laboratórny zdroj s nastaviteľným napätím, 0 - 200 V, 0 - 1 A, 20 W, výstup 1 x, 2400
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1164901 Keithley 2400 laboratórny zdroj s nastaviteľným napätím, 0 - 200 V, 0 - 1 A, 20 W, výstup 1 x, 2400
Popis
Merače SMU radu Keithley 2400 sú navrhnuté špeciálne pre testovacie aplikácie, ktoré vyžadujú tesné prepojenie vstrekovania a merania. Všetky modely SourceMeter ponúkajú presné vstrekovanie napätia a prúdu, ako aj presné meranie. Každý prístroj slúži ako vysoko stabilný, nízkošumový zdroj jednosmerného prúdu so spätným čítaním a tiež ako 5,5-miestny multimetr s nízkym šumom. Výsledkom je kompaktné, jednokanálové testovacie zariadenie parametrov DC, ktoré je možné použiť ako zdroj napätia, prúdový zdroj, voltmetr, ampérmeter a ohmmeter - najmä pri výrobe komponentov a modulov pre komunikačnú, polovodičovú, počítačovú, automobilovú a zdravotnícku techniku. . Tu je SourceMeter nepostrádateľným pomocníkom pre mnoho rôznych charakterizačných a testovacích úloh v kontexte výroby.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rozsah dodávky
- Sieťový kábel
- Ovládač softvéru LabView a LabTracer (na stiahnutie)
- Výkonný modulárny testovací kábel Model 8605 0,9 m, používateľská príručka, údajový list
