Keithley 2601B-Pulse laboratórny zdroj s nastaviteľným napätím, 0.100 - 40 V, 0.0001 mA - 10 A, 40 W, USB, RS-232, Ether

Digitálny merací prístroj s displejom, ktorý zobrazuje '+3,20015 V Pulser'. Prístroj je vybavený niekoľkými tlačidlami a otočným ovládačom.

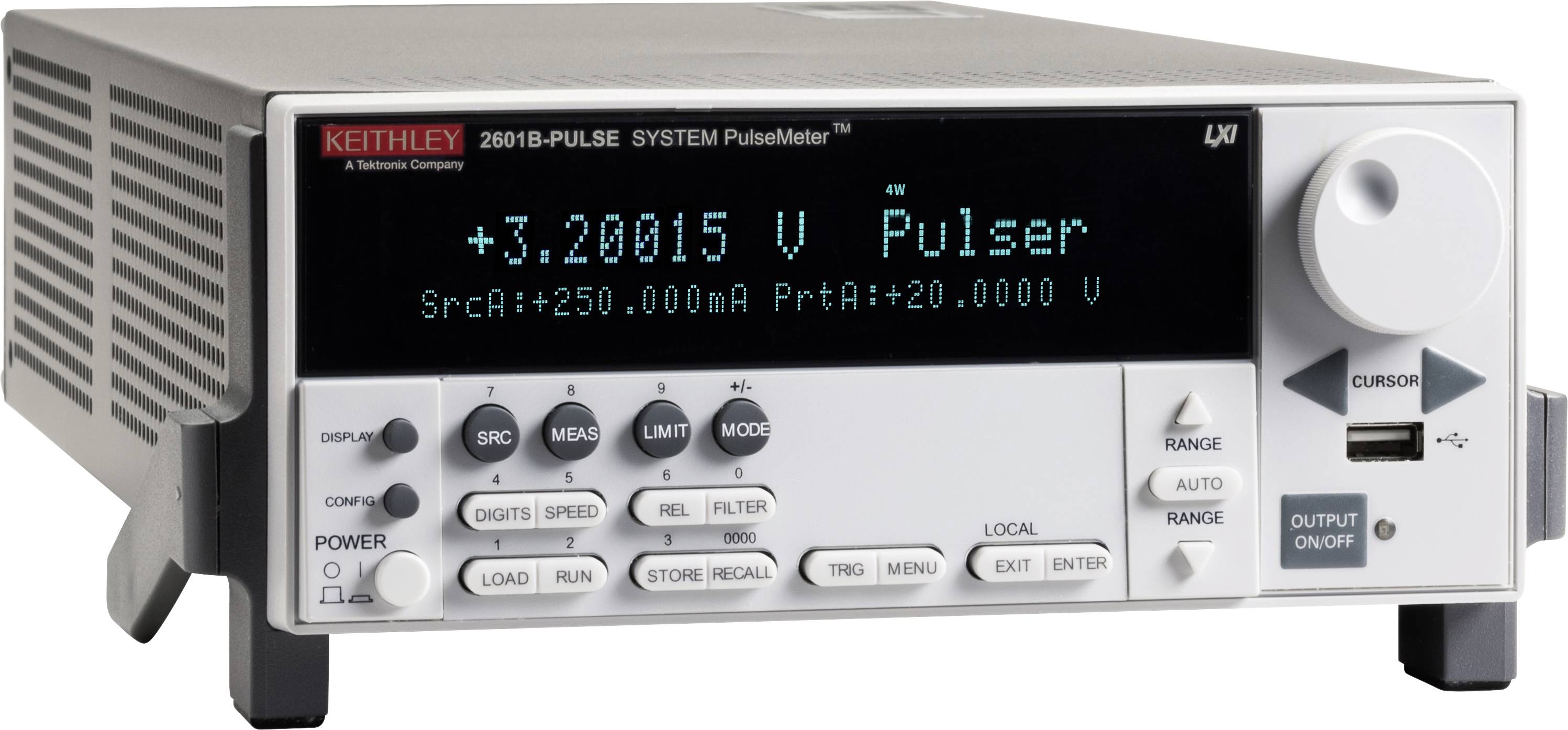

Prístroj na meranie pulzu s displejom: '+3,20015 V Pulser'. Zobrazuje 'SrcA: +250,000 mA PrtA: +20,000 V', s viacerými ovládacími prvkami.

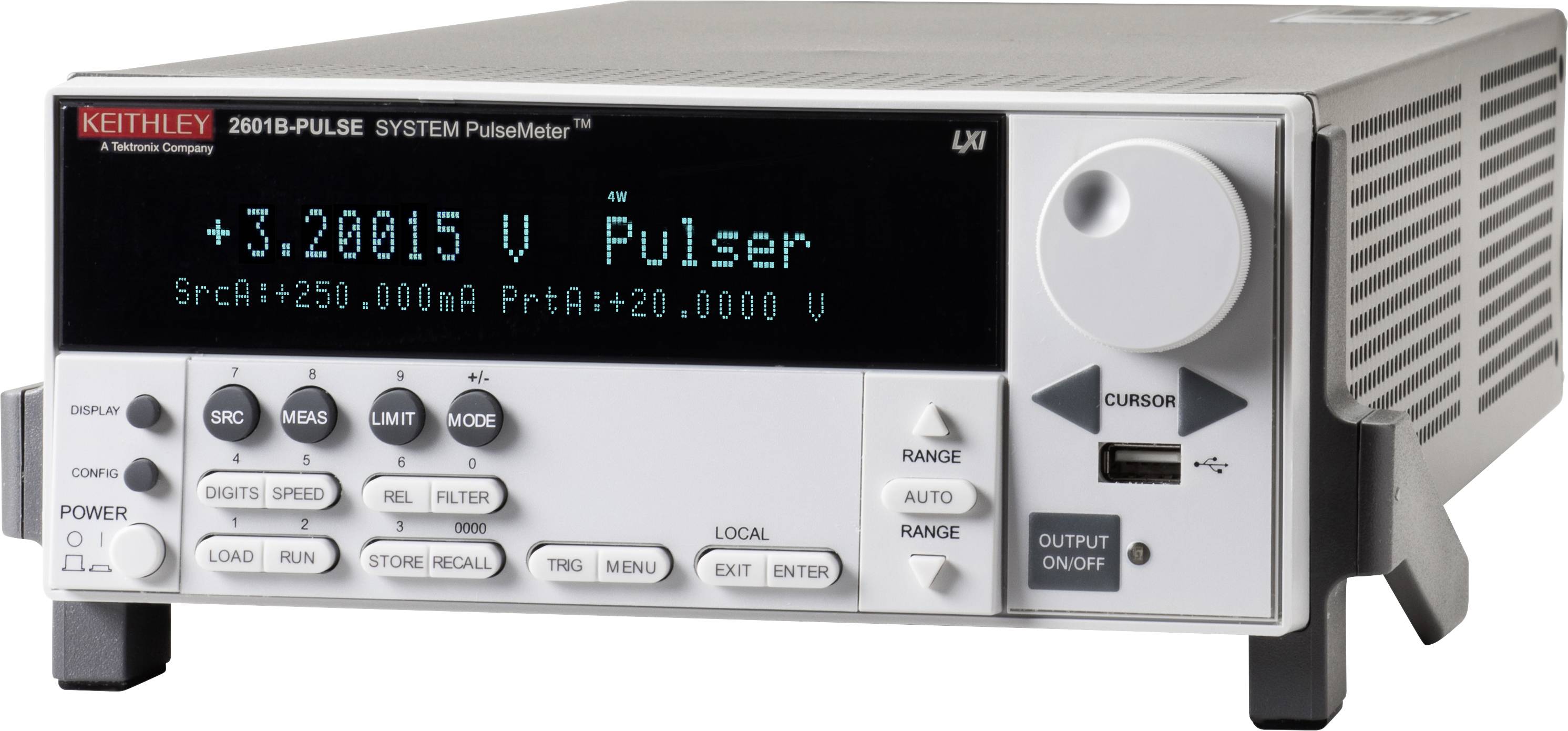

Generátor impulzov s displejom zobrazuje '+3.20015 V Pulser'. Tlačidlá a otočný ovládač na ovládanie sú viditeľné.

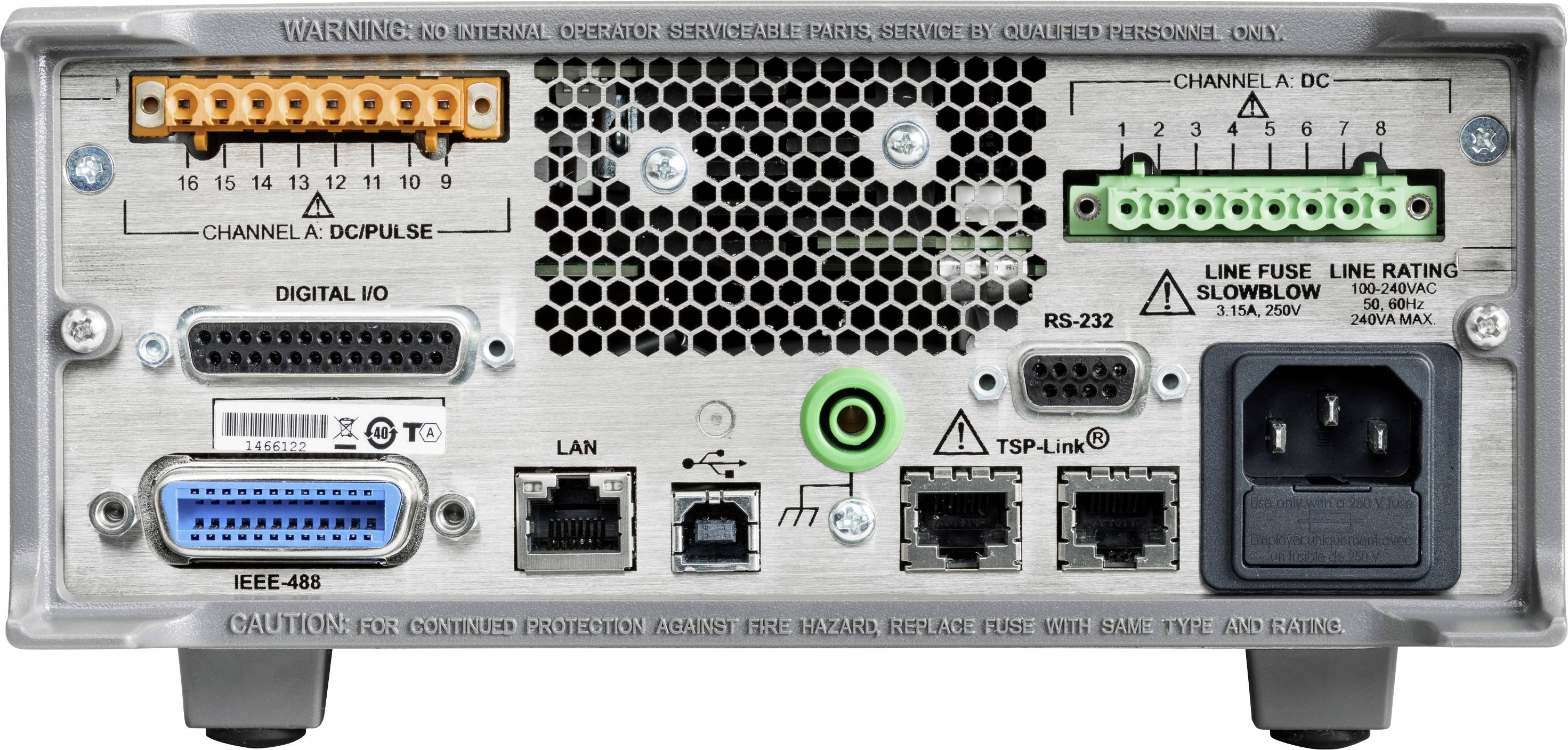

Zadná strana elektronického zariadenia s rôznymi portmi vrátane LAN, RS-232 a sieťového pripojenia. Výstražné upozornenia v hornej časti.

1/4

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (18 410,57 € / kus)

18 410,57 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

2601B-PULSE System SourceMeter

Špičkový priemysel v oblasti merania zdrojov pomocou technológie PulseMeterTM pre výstup 10 A @ 10 V, 10 mikrosekundových impulzov
Pre induktívne záťaže pri 3 μH nie je potrebná žiadna koordinácia
Dva digitalizátory 1 megasample / s na vysokorýchlostné meranie impulzov I / V (len funkcia pulzátora)
Schopnosť jednosmerného prúdu do ± 40 V ± 1,0 A, 40 W
Technológia TSP (spracovanie testovacieho skriptu)

Technické parametre

Minimálna šírka impulzu: 10 µs
Maximálny impulz (prúd): 10 A.
Maximálny jednosmerný prúd (prúd): 3 A
Aktuálny prúd: 100 nA
Presnosť impulzu: 0,17%
Presnosť DC: 0,015%
Maximálna rýchlosť merania: 1MS / s

Typ: 2601B-Pulse

Kategória výrobku: laboratórny zdroj s nastaviteľným napätím

Počet výstupov: 1 x

: 40 W

Rozhranie: USB
RS-232
Ethernet
GPIB

Vlastnosti: možné programovať

Rozmer.: (d x š x v) 445 x 235 x 105 mm

: bez certifikátu

Hmotnosť: 4.75 kg

Prevedenie: Stolová jednotka

Výstupné napätie (max.): 40 V

Výstupné napätie (min.): 0.100 V

Výstupný prúd (max.): 10 A

Výstupný prúd (min.): 0.0001 mA

Šírka: 235 mm

V: 105 mm

Dĺžka: 445 mm

Na stiahnutie

Datasheet

Datasheet 2252318 Keithley 2601B-Pulse laboratórny zdroj s nastaviteľným napätím, 0.100 - 40 V, 0.0001 mA - 10 A, 40 W, USB, RS-232, Ether

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2252318 Keithley 2601B-Pulse laboratórny zdroj s nastaviteľným napätím, 0.100 - 40 V, 0.0001 mA - 10 A, 40 W, USB, RS-232, Ether

Popis

Nový prístrojový systém Pulse / SMU s technológiou PulseMeter ™ 2601B-PULSE so systémom PulseMeter ™ je špičkový vysokoprúdový / vysokorýchlostný pulzný merač s plnou funkčnosťou tradičného SMU. Tento nový generátor impulzov poskytuje prúdový výstup s prúdom 10 A pri 10 V so šírkou impulzu 10 µs, ideálny na testovanie laserov emitujúcich povrchy vo zvislých dutinách (VCSEL) používaných v LIDAR a detekcii tváre, LED pre osvetlenie a indikátory, filtre vo všeobecnom režime, Charakterizácia polovodičových komponentov, skúšky ochrany proti prepätiu a oveľa viac. Integrovaný generátor impulzov s duálnou 1 megasample / sekundu (MS / s) a 18-bitový digitizér umožňujú získavanie impulzných prúdov aj kriviek napätia v rovnakom čase bez potreby použitia samostatného nástroja. 2601B-PULSE je výkonné riešenie, ktoré výrazne zvyšuje produktivitu. Pretože model 2601B-PULSE poskytuje úplnú izoláciu, ktorá nevyžaduje sálový počítač, môže sa ľahko vyvíjať a opätovne nasadzovať podľa vývoja testovacej aplikácie.

Tento text bol preložený strojovo.
