Kendrion magnetický ventil 65.231 24VDC 24 V Menovitá vzdialenosť 2 mm 1 ks

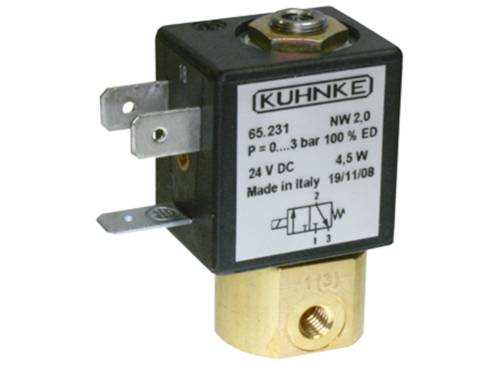

Elektromagnetický ventil od Kuhnke s parametrami: 0-3 bar tlaku, 24 V DC, 4,5 W. Vyrobený v Taliansku, dátum 19/11/08.

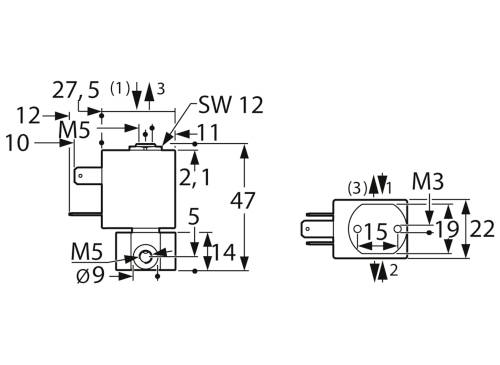

Technický výkres elektronickej súčiastky s rozmermi v milimetroch. Zobrazuje bočný a čelný pohľad so špecifikáciou pripojovacích detailov.

1/2

Datasheety: (PDF)

Doručenie: Pi 2. 10.

Počet

Celkom (142,27 € / kus)

142,27 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Pripojenie: zástrčkové pripojenie
Verzia: 3/2-cestný NC sedlový ventil
Rozsah tlaku: 0-3 bar
Nominálna šírka: 2 mm
Výkon: 4.5 W
Menovité napätie: 24V

Kategória výrobku: magnetický ventil

Prevádzkové napätie: 24 V

Prevádzkový tlak (max.): 3 bar

Číslo výrobcu: 65.231 24VDC

Prevedenie: 3/2-cestný NC sedlový ventil

Prevádzkový tlak (min.): 0 bar

Menovitá vzdialenosť: 2 mm

Na stiahnutie

Datasheet

Datasheet 3168441 Kendrion magnetický ventil 65.231 24VDC 24 V Menovitá vzdialenosť 2 mm 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3168441 Kendrion magnetický ventil 65.231 24VDC 24 V Menovitá vzdialenosť 2 mm 1 ks

Popis

Mikromagnetické ventily typu Kuhnke 65. Ako priamo ovládaný 3/2-cestný sedlový ventil, so štandardnou základňou; Rozsah tlaku: 8,0 bar, pripojenie tlakového média: M 5, elektrické pripojenie: ploché nádoby 6,3 x 0,8, trieda ochrany: IP65, vyhotovenie podľa VDE 0580/VDE 0110, trieda izolácie: E, skupina izolácie: C. Teplota okolia: - 10 až + 50 °C. 3/2-cestná verzia NC pre 24 VDC s tlakovou kapacitou NW 2,0 a 3,0 bar typ 65.231. Menovitý výkon cievky: cca 4,5 W, výpadkový výkon: 0,15 W, čas nábehu: 10 až 15 ms, Kv hodnota: 1,15 l/min. Technické vlastnosti (typ, menovitý odpor, menovitý prúd): 65 231, 117 ohmov, 205 mA

Tento text bol preložený strojovo.

Rady

Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
