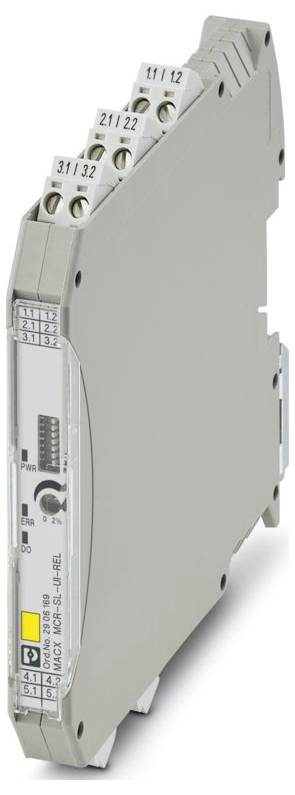

Koncový spínač Phoenix Contact MACX MCR-SL-UI-REL 2906169 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
medzné spínač
Vstupný signál max. (Prúd)
21 mA
Vstupný signál max. (Napätie)
10.5 V
Typ
MACX MCR-SL-UI-REL
Rozmer.
(d x š x v) 113.7 x 12.5 x 112.5 mm
Datasheety: (PDF)
Počet
Celkom (280,49 € / kus)
280,49 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová skupina: MACX Analog
- Typ pripojenia: Skrutkové pripojenie
- Závit skrutky: M3
- Uťahovací moment: 0,5 Nm ... 0,6 Nm
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez vodiča AWG: 24 ... 14
- Šírka: 12,5 mm
- výška 112,5 mm
- Hĺbka: 113,7 mm
- Farba: sivá (RAL 7042)
- Materiál puzdra: PA 6.6-FR
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -20 °C ... 65 °C (ľubovoľná montážna poloha)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Nadmorská výška: ≤ 2000 m
- Normy/predpisy: GB/T 3836.1; GB/T 3836.3; GB/T 3836.8
- Poznámka: Počas procesu interferencie sa môžu vyskytnúť mierne odchýlky.
- Typ montáže: montáž na DIN lištu
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Dĺžka odizolovania: 7 mm
- ATEX: ATEX
- IECEx: IECEx
- Označenie: c
- UL, USA / Kanada: UL, USA / Kanada
- Strata výkonu:< 0,9 W
- Rozsah napájacieho napätia: 9,6 V DC ... 30 V DC
- CE: CE
- Certifikát: DNV 21.0089 X
- Elektromagnetická kompatibilita: Súlad so smernicou EMC
- Interferenčné žiarenie: Interferenčné žiarenie
- Schválenie stavby lodí: Schválenie stavby lodí
- INMETRO: INMETRO
- Odolnosť: EN 61000-6-2
- Indikátor stavu: zelená LED dióda (napájacie napätie); žltá LED dióda (spínaný výstup); červená LED dióda, blikajúca (chyba siete alebo senzora, ERR)
- Galvanické oddelenie medzi vstupom a výstupom: áno
- Dodávka: Dodávka
- Typická spotreba prúdu: 38 mA (24 V DC)
- Maximálna spotreba prúdu: 90 mA (10 V DC)
- Izolácia: Bezpečné oddelenie
- Konfigurácia kontaktov: 1 prepínací kontakt
- Trieda horľavosti podľa UL 94 (kryt): V0 (kryt)
- Údaje o stavbe lodí: Údaje o stavbe lodí
- Teplota: B
- Vlhkosť: B
- Vibrácie: A
- EMC: A
- Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
- Menovité izolačné napätie: 375 V AC
- Skúšobné napätie: 2,5 kV AC (50 Hz, 60 s)
- Funkčnosť: Funkčnosť
- Materiál kontaktov: AgSnO2, tvrdo pozlátený
- CCC / Čína Ex: CCC / Čína Ex
- Štandard Spojeného kráľovstva: Štandard Spojeného kráľovstva
- Galvanické oddelenie: Galvanické oddelenie
- Vstupný odpor prúdového vstupu:< 28 Ω
- Maximálny teplotný koeficient: 0,01 %/K
- Maximálna chyba prenosu: 0,1 %
- Spotreba energie: ≤ 1,2 W
- Vstupný signálový prúd: 0,2 mA ... 20 mA; 0,18 mA ... 21 mA (maximálny rozsah)
- Hĺbka NS 35/7,5: 114,5 mm (zacvaknuté na montážnu lištu NS 35/7,5 podľa EN 60715)
- Konfigurácia: DIP prepínače
- Vstupné signálové napätie: 0,1 V ... 10 V; 0,1 V ... 10,5 V (maximálny dosah)
- Spínanie: Relé: Spínanie: Relé
- Maximálny spínaný prúd: ≤ 4 A AC (cos phi = 1); ≤ 1 A DC (odporová záťaž, 24 V DC, 50 mW); ≤ 0,2 A DC (odporová záťaž, 120 V DC)
- Inštalácia v Ex prostredí (EPL): Gc; Div. 2
- Signál: Napätie/Prúd: Signál: Napätie/Prúd
- Úroveň integrity bezpečnosti (SIL, IEC 61508): Úroveň integrity bezpečnosti (SIL, IEC 61508)
- Galvanické oddelenie vstupu/výstupu/napájania IEC/EN 61010-1: Galvanické oddelenie vstupu/výstupu/napájania IEC/EN 61010-1
- Vstupný odpor napäťového vstupu:> 100 kΩ
- Kroková odozva (0-99%): ≤ 22 ms
- Testovacia zásuvka: Testovacia zásuvka
- Maximálny priemer: 2 mm
- Systematická schopnosť: Systematická schopnosť
- Detekcia poruchy vedenia:< 0,1 mA (prerušenie vedenia);> 21,1 mA (skrat)
- Prah spínania signálu prúdu "0": nastaviteľný pomocou DIP prepínačov (v krokoch po 1,25 %) a potenciometra (lineárne až do 2 % prahu spínania nastaveného DIP prepínačmi)
- Spínacia hysterézia: vypnuté: cca 0,5 %, zapnuté: cca 1 %
- Úroveň výkonu (ISO 13849): Úroveň výkonu (ISO 13849)
- Presnosť bodu prepínania:< 0,1 %
- Galvanické oddelenie výstupu/napájania IEC/EN 60079-7: Galvanické oddelenie výstupu/napájania IEC/EN 60079-7
- Galvanické oddelenie vstupu/výstupu, napájanie IEC/EN 60079-7: Galvanické oddelenie vstupu/výstupu, napájanie IEC/EN 60079-7
- Menovitý rozsah napájacieho napätia: 12 V DC ... 24 V jednosmerného prúdu -20 % ... +25 %
- Maximálna celková chyba vstupného napätia: ± 10 mV
- Maximálna celková chyba vstupného prúdu: ± 20 µA
- Typ
MACX MCR-SL-UI-REL
- Kategória výrobku
medzné spínač
- Vstupný signál max. (Prúd)
21 mA
- Vstupný signál max. (Napätie)
10.5 V
- Rozmer.
(d x š x v) 113.7 x 12.5 x 112.5 mm
- Pripojenie
skrutkovací
- Vstupný signál (napätie)
0.1 V ... 10 V;0.1 V ... 10.5 V (Maximalbereich)
- Vstupný signál (prúd)
0.2 mA ... 20 mA;0.18 mA ... 21 mA (Maximalbereich)
- Obsah
1 ks
- Konfigurácia
DIP spínač
- Šírka
12.5 mm
- V
112.5 mm
- Dĺžka
113.7 mm
- Max. okolitá teplota
65 °C
- Min. okolitá teplota
-20 °C
- Napájacie napätie (num.)
24 V/DC
- Napájacie napätie U (B)
12 V DC ... 24 V DC -20 % ... +25 %
- Flexibilné priemer (max.)
2.5 mm²
- Pevný prierez (max.)
2.5 mm²
- Prierez flexibilné (min.)
0.2 mm²
- Prierez pevný (min.)
0.2 mm²
- Hĺbka
113.7 mm
IP20
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579902 Koncový spínač Phoenix Contact MACX MCR-SL-UI-REL 2906169 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579902 Koncový spínač Phoenix Contact MACX MCR-SL-UI-REL 2906169 1 ks
Popis
Koncový spínač so vstupom pre aktívne signály prúdu a napätia a výstupom limitného relé (prepínanie). Nastaviteľné pomocou DIP prepínačov a potenciometra, galvanické 3-cestné oddelenie, do SIL2 (SC3), PLc Cat.1, skrutkové svorky.
