Koncový spínač, prevodník / izolátor signálu, univerzálny, vstup: teplota, R, U, I, reléový výstup, napájanie 24 V DC, v

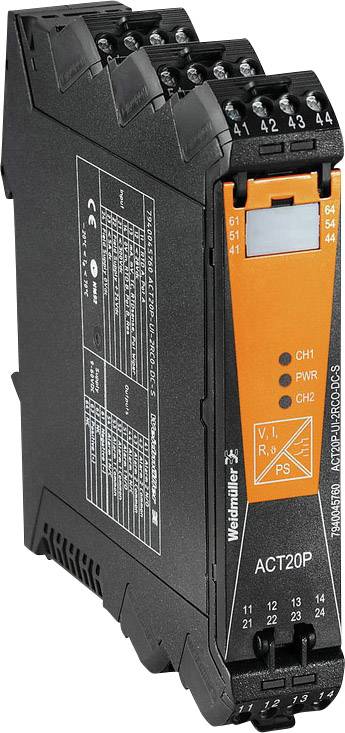

Elektronický modul od spoločnosti Weidmüller, typ ACT20P, s čiernym a oranžovým krytom. Potlač zobrazuje pripájacie svorky.

Ilustračný obrázok

Kategória výrobku

menič signálu

Vstupný signál max. (Prúd)

5000 mA

Vstupný signál max. (Napätie)

300 V

Typ

ACT20P-UI-2RCO-DC-S

Rozmer.

(d x š x v) 113.6 x 22.5 x 119.2 mm

Datasheety: (PDF)

Doručenie: Št 8. 10.

5 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (378,05 € / kus)

378,05 €

bez DPH.

Doprava zadarmo

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Čistá hmotnosť: 201 g
Prevádzková teplota: - 20 ° C - +70 ° C
Skladovacia teplota: -20 ° C - +70 ° C
Počet vstupov: 1
Potenciometer: 1,2 kΩ - 500 kΩ
Senzor: termočlánky: B, E, J, K, L, N, R, S, T, U, RTD: PT100, PT200, PT1000, Ni120, Cu10, 2- / 3- / 4-vodičový
Galvanické oddelenie: 4-cestný izolátor, vstup na napájanie / Alarm1 / Alarm2
Presnosť:<0,1% z meracieho rozsahu
Nosná lišta: TS 35
Typ výstupu: 2 prepínacie kontakty, normálny / inverzný nastaviteľný, spínacia frekvencia 20 Hz
Spínané napätie: 240 V / AC
Spotreba prúdu: 3.5 W
Kroková doba odozvy: 450 ms
Impulzné výdržné napätie: 4 kV (1,2 / 50 us)
Napájanie snímača: 0,1 mA / 0,05 mA (v závislosti od meracieho rozsahu) pomocou RTD kábla
Prierez káblového pripojenia AWG, min.: AWG 26
Prierez drôtu, AWG, max.: AWG 12
Uťahovací moment, min.: 0,4 Nm
Uťahovací moment, max.: 0,6 Nm

Typ: ACT20P-UI-2RCO-DC-S

Kategória výrobku: menič signálu

Vstupný signál max. (Prúd): 5000 mA

Vstupný signál max. (Napätie): 300 V

Rozmer.: (d x š x v) 113.6 x 22.5 x 119.2 mm

Pripojenie: skrutkovací

Prevádzkové napätie: 300 V (max)

Prevádzkové napätie max.: 300 V

Vstupný signál (napätie): 300 V/DC

Vstupný signál (prúd): ± 25 mA DC, ±5 A DC

Vstupný odpor: 40 Ω

Obsah: 1 ks

Konfigurácia: softvér

Šírka: 22.5 mm

V: 119.2 mm

Dĺžka: 113.6 mm

Spĺňa RoHS: áno

Druh senzora: PT100
PT200
PT1000

Napájacie napätie (num.): 60 V/DC

Pevný prierez (max.): 2.5 mm²

Prierez pevný (min.): 0.5 mm²

UKCA: áno
