kontrolné relé 208 - 480 V/AC 1 prepínací Finder 70.61.8.400.0000 1 ks

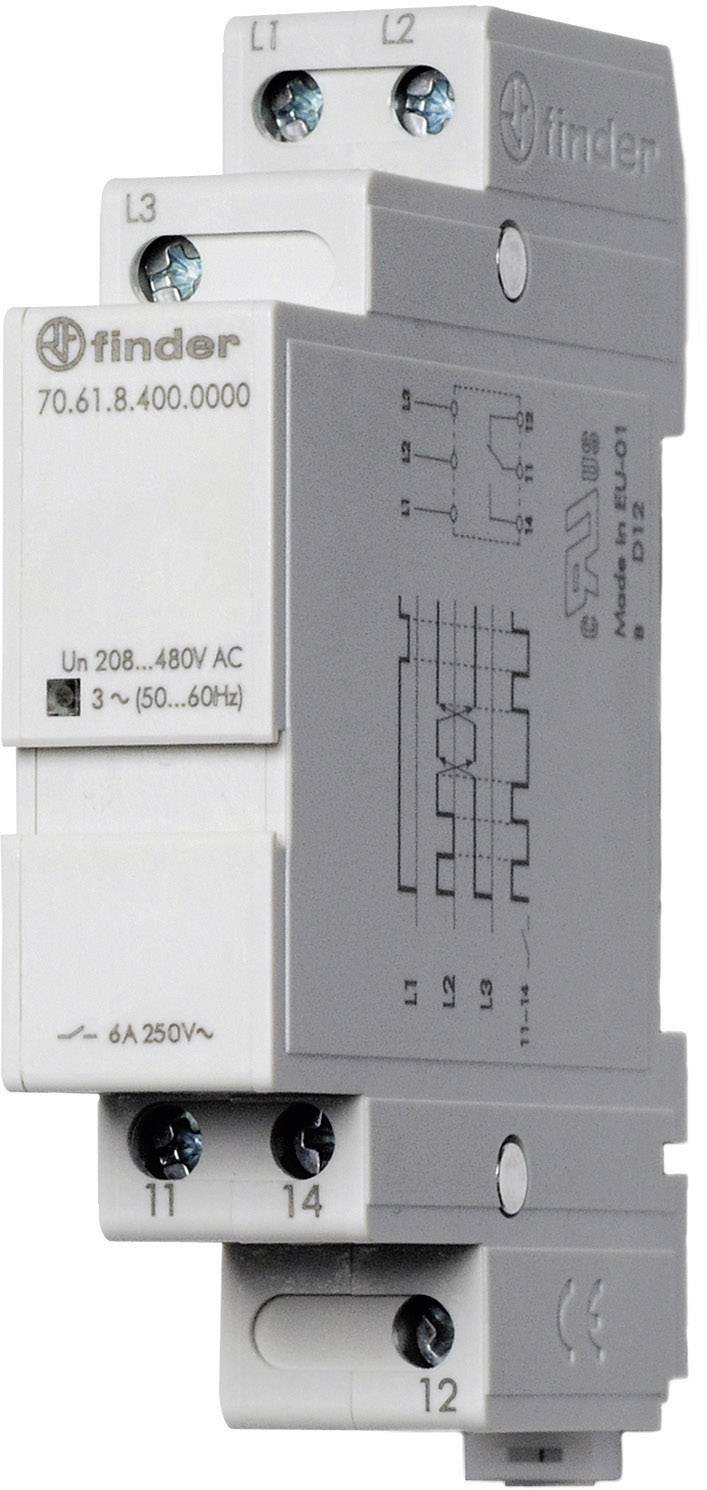

6-pólový reléový modul od firmy Finder, model 70.61, vhodný pre napätia od 208 do 480V AC, znázornený so schémou zapojenia.

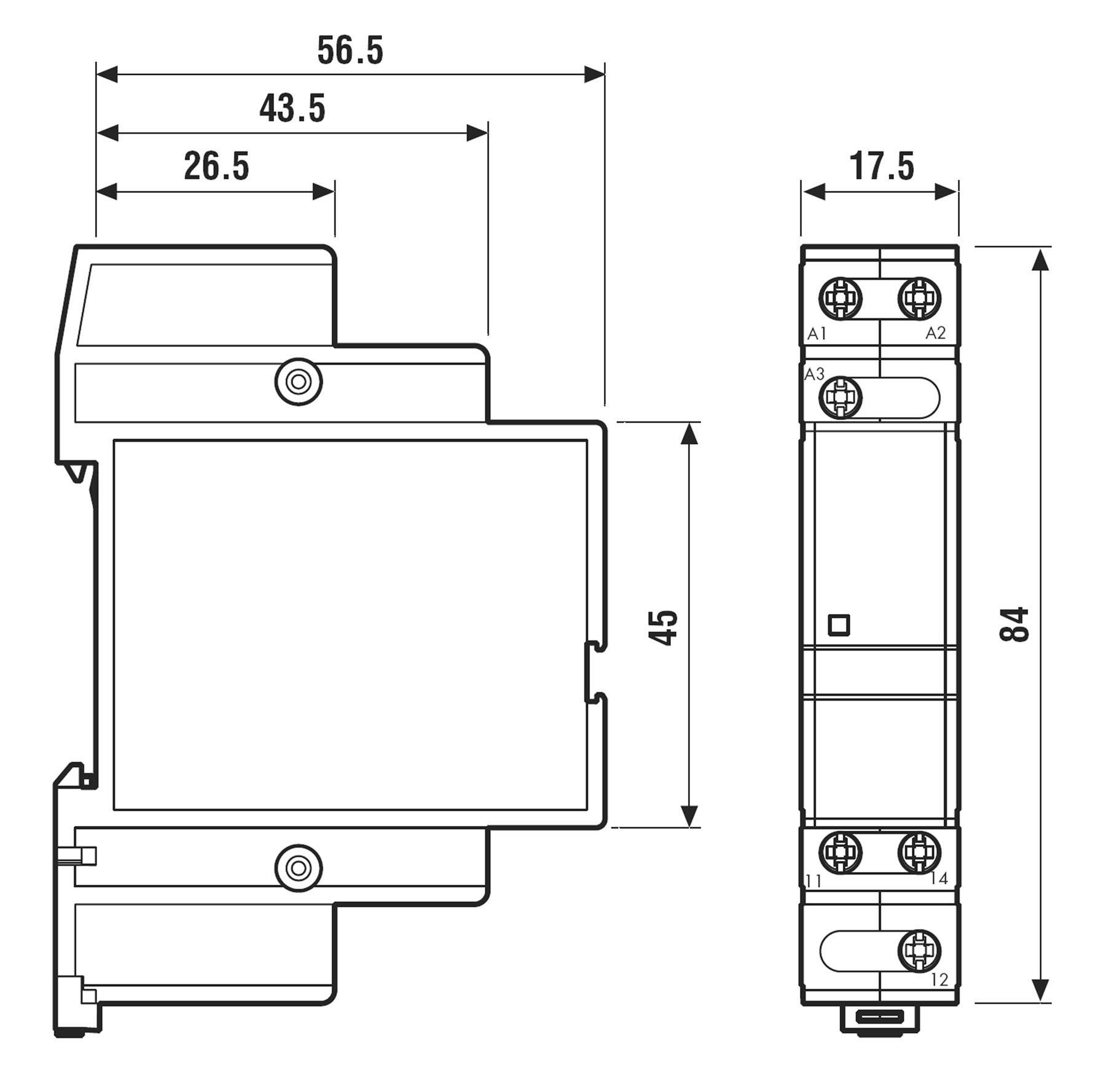

Technický výkres elektronického zariadenia s rozmermi: šírka 56,5 mm, hĺbka 26,5 mm, výška 84 mm. Pohľad spredu a z boku.

1/2

Kategória výrobku

kontrolné relé

Funkcia

3 fázy

sled fáz

fázový výpadok

Prevádzkové napätie max.

480 V/AC

Typ kontaktu

1 prepínací

Spínacie napätie (max.)

400 V/AC

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

78 Ks

Počet

Celkom (45,52 € / kus)

45,52 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Relé na monitorovanie fázy 3 Ph 400 V

Technické parametre

Nárazový prúd:15 A
Oneskorenie zapnutia: 0,5 s
Oneskorenie vypnutia: 0,5 s
Dielektrická pevnosť: (napájanie / kontakty) 5 kV, (otvorené kontakty) 1000 V / AC
Spínacia kapacita AC1:1500 VA
Spínacia kapacita AC15:250 VA
Jednofázové zaťaženie motora, prevádzka AC3 (230 V): 0,185 kW

Kategória výrobku: kontrolné relé

Typ: 70.61.8.400.0000

Min. merací rozsah: 208 V/AC

Merací rozsah: 480 V/AC

Funkcia: 3 fázy
sled fáz
fázový výpadok

Min. prevádzkové napätie: 208 V/AC

Prevádzkové napätie max.: 480 V/AC

Prevádzkové napätie: 208 - 480 V/AC

Typ kontaktu: 1 prepínací

Materiál kontaktu: AgSnO2

Spínacie napätie (max.): 400 V/AC

Spínací prúd (max.): 6 A

: IP20

Min. teplota: -20 °C

Max. teplota: +50 °C

Obsah: 1 ks

Varianty(Všetky ceny sú bez DPH.)

Spínací prúd (max.)

Funkcia

Typ kontaktu

Prevádzkové napätie max.

kontrolné relé 208 - 480 V/AC 1 prepínací Finder 70.61.8.400.0000 1 ks

Objednávacie číslo:503242

Tento produkt

6 A

3 fázysled fázfázový výpadok

1 prepínací

480 V/AC

kontrolné relé 380 - 415 V/AC 2 prepínacie Finder 70.42.8.400.2032 1 ks

Objednávacie číslo:1381190

8 A

3-fázový kontrola sietekontrola vodiča N (nedá navoliť)podpätiuprepätiaRozsah prepätia / podpätia (prepätie + podpätí)pamäť chýb napätia (možno zvoliť)fázový výpadoksled fázfázová asymetriaprerušenie vodiča N

2 prepínacie

415 V/AC

kontrolné relé Finder 70.61.8.400.0000, 400 V/AC, 6 A, 5 ks

Objednávacie číslo:2177160

6 A

3 fázysled fázfázový výpadok

1 prepínací

480 V/AC

kontrolné relé Finder 70.11.8.230.2022, 400 V/AC, 10 A, 5 ks

Objednávacie číslo:2177296

10 A

1 fázaprepätiaRozsah prepätia / podpätia (prepätie + podpätí)pamäť chýb napätia (možno zvoliť)

1 prepínací

240 V/AC

kontrolné relé Finder 70.31.8.400.2022, 400 V/AC, 6 A, 5 ks

Objednávacie číslo:2177297

6 A

3-fázový kontrola sietepodpätiuprepätiaRozsah prepätia / podpätia (prepätie + podpätí)pamäť chýb napätia (možno zvoliť)sled fázfázový výpadok

1 prepínací

415 V/AC

kontrolné relé Finder 70.41.8.400.2030, 400 V/AC, 6 A, 5 ks

Objednávacie číslo:2177298

6 A

3-fázový kontrola sietekontrola vodiča N (možno navoliť)Rozsah prepätia / podpätia (prepätie + podpätí)fázový výpadoksled fázfázová asymetriaprerušenie vodiča N

1 prepínací

415 V/AC

kontrolné relé 380 - 415 V/AC 2 prepínacie Finder 70.42.8.400.2032 Tray 5 ks

Objednávacie číslo:2177523

8 A

2 prepínacie

415 V/AC

kontrolné relé Finder 70.61.8.400.0000 70.61.8.400.0000-5, 400 V/AC, 6 A, 1 ks

Objednávacie číslo:3209654

6 A

3 fázysled fázfázový výpadok

1 prepínací

480 V/AC

kontrolné relé 220 - 240 V/AC 1 prepínací Finder 70.11.8.230.2022 Tray 1 ks

Objednávacie číslo:3209774

10 A

1 fázaprepätiaRozsah prepätia / podpätia (prepätie + podpätí)pamäť chýb napätia (možno zvoliť)

1 prepínací

240 V/AC

kontrolné relé 380 - 415 V/AC 1 prepínací Finder 70.31.8.400.2022 Tray 1 ks

Objednávacie číslo:3209775

6 A

3-fázový kontrola sietepodpätiuprepätiaRozsah prepätia / podpätia (prepätie + podpätí)pamäť chýb napätia (možno zvoliť)sled fázfázový výpadok

1 prepínací

415 V/AC

Na stiahnutie

Datasheet

Datasheet 503242 kontrolné relé 208 - 480 V/AC 1 prepínací Finder 70.61.8.400.0000 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 503242 kontrolné relé 208 - 480 V/AC 1 prepínací Finder 70.61.8.400.0000 1 ks

Popis

Monitorovanie 3-fázové siete pre sériovú inštaláciu 400 V AC 50/60 Hz, na DIN lištu, 1 prepínací kontakt pre 6 A (AC1), materiál kontaktu AgSnO2, napätie kontaktu 250 V AC, max. napätie kontaktu 400 V AC, automatické prevedenie : šírka 17,5 mm, sledovanie sledu fáz a výpadku fáz aj pri spätnom napätí, pracovný rozsah napájacieho napätia 170 - 500 V, LED zobrazenie stavu

Tento text bol preložený strojovo.
