kontrolné relé 220 - 240 V/AC 1 prepínací Finder 70.11.8.230.2022 Piece 1 ks

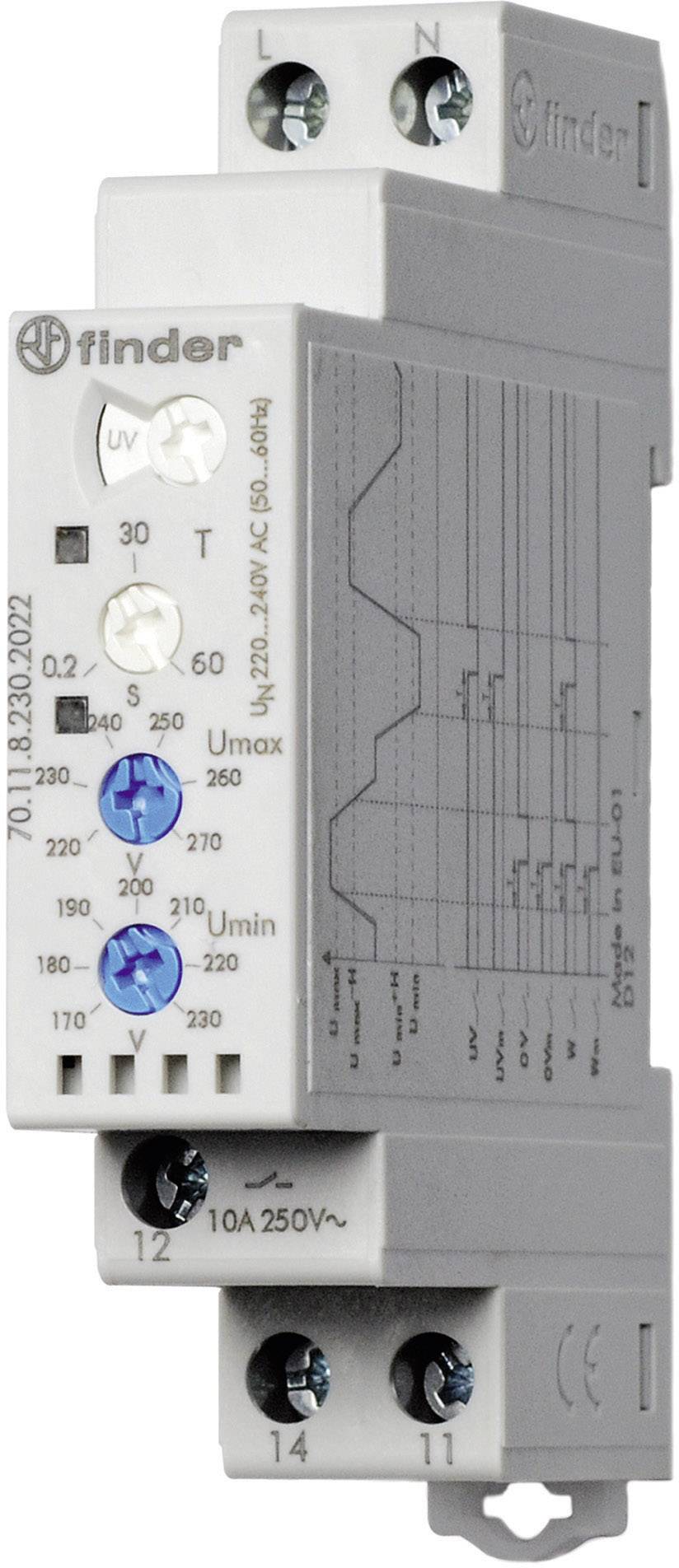

Elektronický modul s grafickým diagramom, kontrolami napätia a pripojovacie body; číslo modelu 70.11.

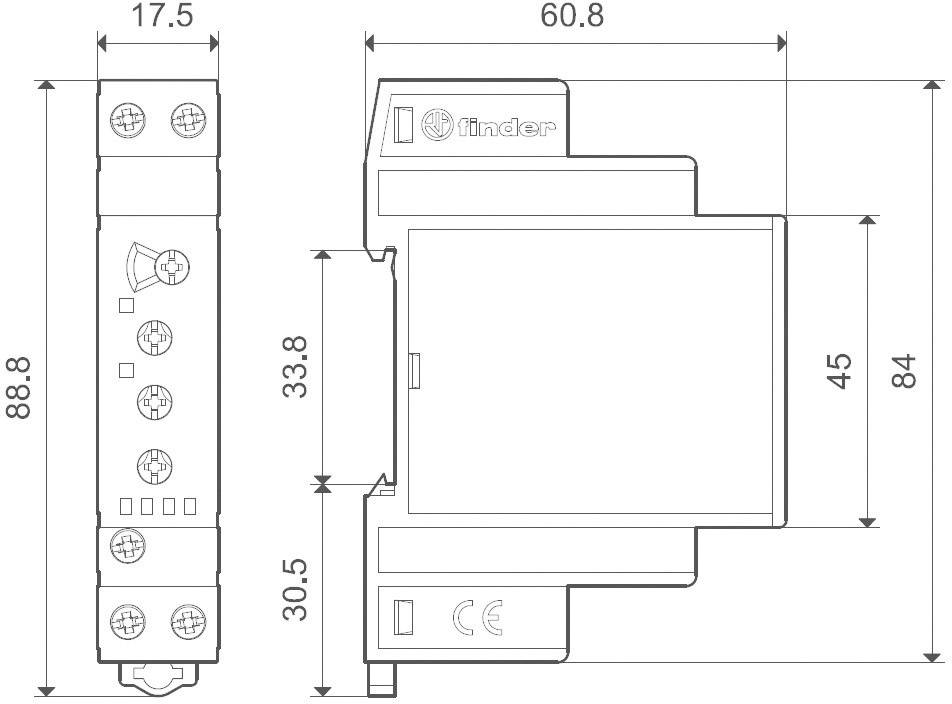

Technický výkres puzdra relé, zobrazuje rozmery: šírka 60,8 mm, výška 88,8 mm, hĺbka 17,5 mm. Označenie CE viditeľné.

1/2

Druh obalu

Piece

Kategória výrobku

kontrolné relé

Funkcia

1 fáza

prepätia

Rozsah prepätia / podpätia (prepätie + podpätí)

pamäť chýb napätia (možno zvoliť)

Prevádzkové napätie max.

240 V/AC

Typ kontaktu

1 prepínací

Datasheety: (PDF)

Doručenie: St 7. 10.

204 Ks

Počet

Celkom (61,78 € / kus)

61,78 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Relé monitorovania siete 70.11.8.230.2022

Technické parametre

Nábehový prúd: 30 A
Oneskorenie zapnutia: 0,5 s
Oneskorenie vypnutia: 0,5 – 60 s
Menovité napätie: (napájanie/kontakty) 4 kV, (otvorené kontakty) 1000 V/AC
Spínacia kapacita AC1: 2500 VA
Spínacia kapacita AC15: 750 VA
Zaťaženie 1-fázového motora, prevádzka AC3 (230 V): 0,5 kW

Druh obalu: Piece

Kategória výrobku: kontrolné relé

Typ: 70.11.8.230.2022

Min. merací rozsah: 170 V/AC

Merací rozsah: 270 V/AC

Funkcia: 1 fáza
prepätia
Rozsah prepätia / podpätia (prepätie + podpätí)
pamäť chýb napätia (možno zvoliť)

Min. prevádzkové napätie: 220 V/AC

Prevádzkové napätie max.: 240 V/AC

Prevádzkové napätie: 220 - 240 V/AC

Zapínací prúd: 30 A

Typ kontaktu: 1 prepínací

: 0.5 kW

Materiál kontaktu: AgNi

Spínacie napätie (max.): 400 V/AC

Spínací prúd (max.): 10 A

Max. spínací výkon: 2500 VA

: IP20

Min. teplota: -20 °C

Max. teplota: +50 °C

Obsah: 1 ks

Hmotnosť: 82 g

: 17.5

: 60.8 mm

: 88.8 mm

: AC

: NIE

: Screw connection

: AC

: 130-280 V

: 130-280 V

: 130-280 V

: 130-280 V

: 0

: 0

: 1

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Spínací prúd (max.)

Druh obalu

Funkcia

Typ kontaktu

Prevádzkové napätie max.

kontrolné relé 220 - 240 V/AC 1 prepínací Finder 70.11.8.230.2022 Piece 1 ks

Objednávacie číslo:507834

Tento produkt

10 A

Piece

1 fázaprepätiaRozsah prepätia / podpätia (prepätie + podpätí)pamäť chýb napätia (možno zvoliť)

1 prepínací

240 V/AC

kontrolné relé 380 - 415 V/AC 2 prepínacie Finder 70.42.8.400.2032 Piece 1 ks

Objednávacie číslo:1381190

8 A

Piece

3-fázový kontrola sietekontrola vodiča N (nedá navoliť)podpätiuprepätiaRozsah prepätia / podpätia (prepätie + podpätí)pamäť chýb napätia (možno zvoliť)fázový výpadoksled fázfázová asymetriaprerušenie vodiča N

2 prepínacie

415 V/AC

kontrolné relé Finder 70.61.8.400.0000, 400 V/AC, 6 A, 5 ks

Objednávacie číslo:2177160

6 A

Tray

3 fázysled fázfázový výpadok

1 prepínací

480 V/AC

kontrolné relé Finder 70.11.8.230.2022, 400 V/AC, 10 A, 5 ks

Objednávacie číslo:2177296

10 A

Tray

1 fázaprepätiaRozsah prepätia / podpätia (prepätie + podpätí)pamäť chýb napätia (možno zvoliť)

1 prepínací

240 V/AC

kontrolné relé Finder 70.31.8.400.2022, 400 V/AC, 6 A, 5 ks

Objednávacie číslo:2177297

6 A

Tray

3-fázový kontrola sietepodpätiuprepätiaRozsah prepätia / podpätia (prepätie + podpätí)pamäť chýb napätia (možno zvoliť)sled fázfázový výpadok

1 prepínací

415 V/AC

kontrolné relé Finder 70.41.8.400.2030, 400 V/AC, 6 A, 5 ks

Objednávacie číslo:2177298

6 A

Tray

3-fázový kontrola sietekontrola vodiča N (možno navoliť)Rozsah prepätia / podpätia (prepätie + podpätí)fázový výpadoksled fázfázová asymetriaprerušenie vodiča N

1 prepínací

415 V/AC

kontrolné relé 380 - 415 V/AC 2 prepínacie Finder 70.42.8.400.2032 Tray 5 ks

Objednávacie číslo:2177523

8 A

Tray

2 prepínacie

415 V/AC

kontrolné relé Finder 70.61.8.400.0000 70.61.8.400.0000-5, 400 V/AC, 6 A, 1 ks

Objednávacie číslo:3209654

6 A

Tray

3 fázysled fázfázový výpadok

1 prepínací

480 V/AC

kontrolné relé 220 - 240 V/AC 1 prepínací Finder 70.11.8.230.2022 Tray 1 ks

Objednávacie číslo:3209774

10 A

Tray

1 fázaprepätiaRozsah prepätia / podpätia (prepätie + podpätí)pamäť chýb napätia (možno zvoliť)

1 prepínací

240 V/AC

kontrolné relé 380 - 415 V/AC 1 prepínací Finder 70.31.8.400.2022 Tray 1 ks

Objednávacie číslo:3209775

6 A

Tray

3-fázový kontrola sietepodpätiuprepätiaRozsah prepätia / podpätia (prepätie + podpätí)pamäť chýb napätia (možno zvoliť)sled fázfázový výpadok

1 prepínací

415 V/AC

Na stiahnutie

Datasheet

Datasheet 507834 kontrolné relé 220 - 240 V/AC 1 prepínací Finder 70.11.8.230.2022 Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 507834 kontrolné relé 220 - 240 V/AC 1 prepínací Finder 70.11.8.230.2022 Piece 1 ks

Popis

Multifunkčný s bezpečnostnou logikou - otvorí kontakt, keď sa zistí chyba. Ovládacie prvky nastaviteľné spredu. Farebné zobrazenie stavu LED. Pre montážnu lištu DIN EN 60715 TH35.
