kontrolné relé Finder 19.50.0.024.0000 19.50.0.024.0000, 24 V DC/AC, 1 ks

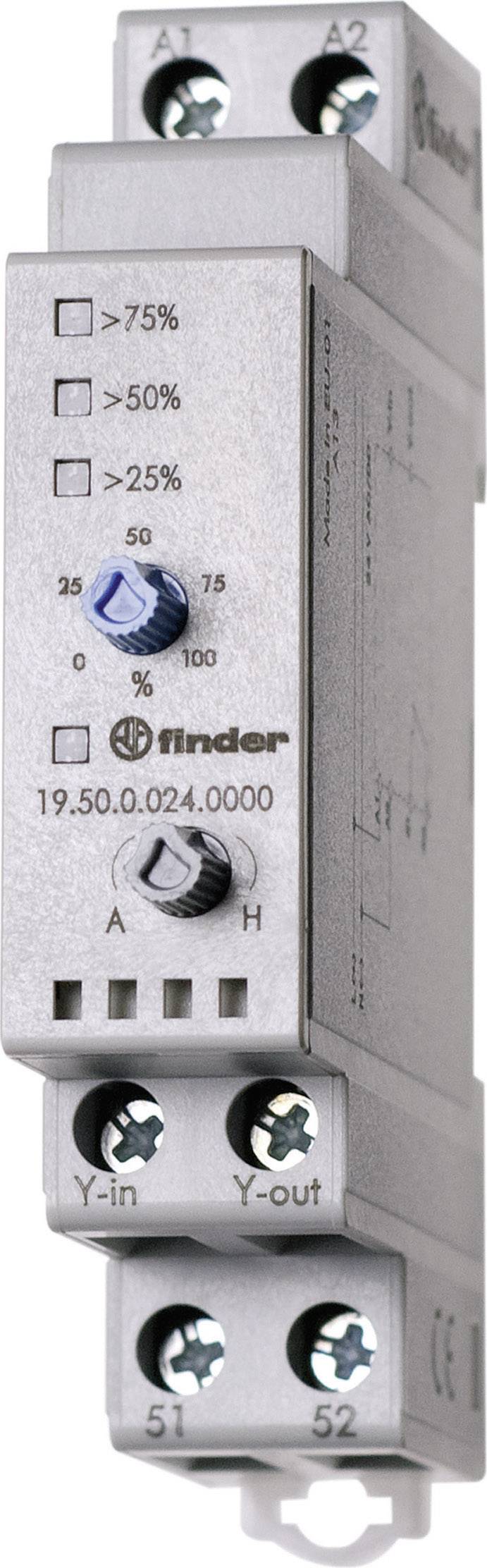

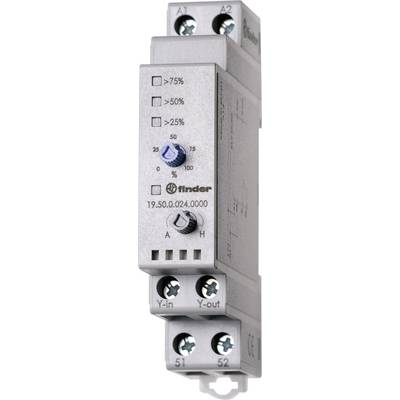

Relé riadenia hladiny snímača monitoruje hladiny kvapalín s LED indikáciou percentuálnych hodnôt. Disponuje vstupmi a výstupmi pre elektrické pripojenia.

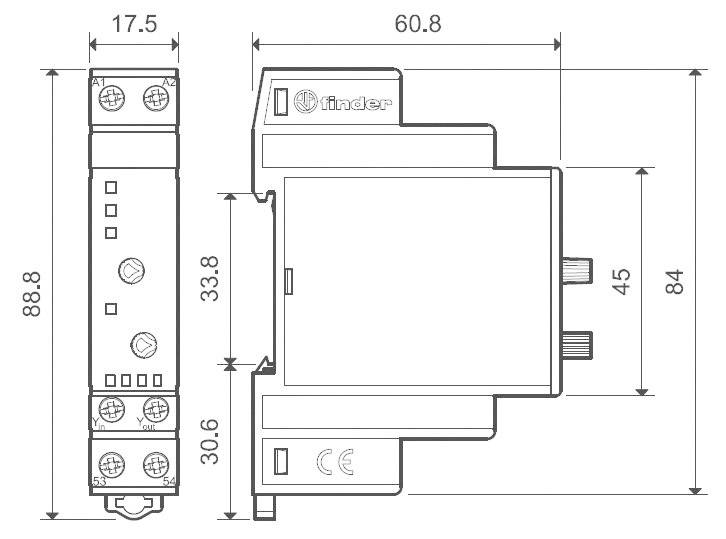

Technický výkres elektronickej súčiastky s rozmermi: výška 88,8 mm, šírka 17,5 mm, dĺžka 60,8 mm.

1/2

Kategória výrobku

kontrolné relé

Funkcia

napätie

Typ kontaktu

1 spínací

Spínacie napätie (max.)

24 V DC/AC

Typ

19.50.0.024.0000

Datasheety: (PDF)

Doručenie: Po 5. 10.

7 Ks

Počet

Celkom (52,02 € / kus)

52,02 €

bez DPH.

Už len 7 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Analógový vysielač hodnôt 0 - 10 V, séria 19.50.0.024

Technické parametre

Spínané napätie: (spätná väzba) 24 V DC/AC
Spínací prúd (spätná väzba, AC/DC): 10/100 mA
Verzia: 0 - 10 V
Vstupný/výstupný signál: (I Max 20 mA, odolný proti skratu) 0 - 10 V/DC

Kategória výrobku: kontrolné relé

Typ: 19.50.0.024.0000

Funkcia: napätie

Prevádzkové napätie: 24 V/DC
24 V/AC

Typ kontaktu: 1 spínací

Spínacie napätie (max.): 24 V DC/AC

: IP20

Min. teplota: -20 °C

Max. teplota: +50 °C

Šírka: 17.5 mm

V: 60.8 mm

Hĺbka: 84 mm

Rozmer.: (š x v x h) 17.5 x 60.8 x 84 mm

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 504707 kontrolné relé Finder 19.50.0.024.0000 19.50.0.024.0000, 24 V DC/AC, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 504707 kontrolné relé Finder 19.50.0.024.0000 19.50.0.024.0000, 24 V DC/AC, 1 ks

Popis

Pre priemyselné systémy a systémy riadenia budov. Analógové výstupné moduly sa používajú ako preventívne opatrenie na nahradenie špecifikovanej alebo nesprávnej analógovej hodnoty 0 - 10 V manuálne nastaviteľnou hodnotou. V polohe prepínača H (manuálne) je na výstupe namiesto hodnoty generovanej v automatickom režime dostupný signál, ktorý je možné nastaviť pomocou otočného gombíka na prednej strane. Úroveň analógovej hodnoty zadanej riadiacim procesom, ako aj nastavená analógová hodnota je vizualizovaná pomocou troch zelených LED. Prevádzkový stav "Non-Auto" je indikovaný blikajúcou žltou LED. Typické aplikácie zahŕňajú manuálne nastavenie ovládanej veličiny vo vodných zmiešavacích ventiloch, riadenie pomeru čerstvého vzduchu k recirkulovanému vzduchu, analógové riadiace procesy v priemysle atď.

Tento text bol preložený strojovo.
