krabicová svorka Tuhosť (priečny rez): 0.5-2.5 mm² Pólov: 4 WAGO 2273 100 ks priehľadná, červená

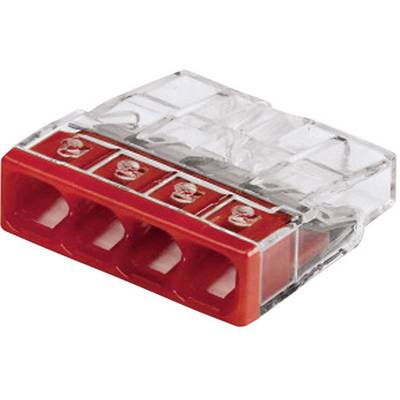

Štvorpólový, priehľadný kabelový konektor s červeným plastovým krytom a striebornými kontaktmi. Vhodný pre elektrické prepojenia.

Modrá kabelová zástrčka s tromi káblami, prepojená červeným a priehľadným plastovým klipom. Vhodná pre elektrické inštalácie.

Osoba pripája káble v sivej zásuvke. Viacfarebné káble sú prepojené konektormi.

Otvorená zásuvka so zelenými, farebnými káblami a svorkami na stene.

Modrý vodič je zasunutý do oranžovej svorky WAGO 221. Svorka vykazuje kapacitu pripojenia 0,5-2,5 mm².

1/5

Druh obalu

Box

Kategória výrobku

krabicová svorka

Prierez flexibilné (min.)

0.5 mm²

Flexibilné priemer (max.)

2.5 mm²

Prierez pevný (min.)

0.5 mm²

Datasheety: (PDF)

41 Set(y)

Presahujú vaše potreby tento rámec?

Veľkosti balenia

Počet (Veľkosť balenia 100 ks)

Set(y)

Celkom (0,15 € / kus)

€

Nahlásiť právny incident

Hlavné benefity

Box terminál - séria 2273

O 51% menej priestoru

Technické parametre

Druh obalu: Box

Kategória výrobku: krabicová svorka

Prierez flexibilné (min.): 0.5 mm²

Flexibilné priemer (max.): 2.5 mm²

Prierez pevný (min.): 0.5 mm²

Pevný prierez (max.): 2.5 mm²

Pólov: 4

Farba: priehľadná
červená

Series: 2273

Menovitý prúd: 24 A

Menovitý prúd - filter: 24 A

Obsah: 100 ks

Rozmer.: (d x š) 16.7 mm x 18 mm

Číslo výrobcu: 2273-204-100

: 18 - 14

Pripojenie: pružinová svorka

Materiál kontaktu: eletrolitická meď

Menovité napätie: 450 V

Šírka: 18 mm

Dĺžka: 16.7 mm

Vlastnosti spojovacích svoriek: so skúšobným otvorom

Materiál: Prúdový mostík: elektrolytická meď, pocínovaná, upínacia pružina: vysokolegovaná oceľ Cr-Ni

Na stiahnutie

Datasheet

Datasheet 1301656 krabicová svorka Tuhosť (priečny rez): 0.5-2.5 mm² Pólov: 4 WAGO 2273 100 ks priehľadná, červená

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1301656 krabicová svorka Tuhosť (priečny rez): 0.5-2.5 mm² Pólov: 4 WAGO 2273 100 ks priehľadná, červená

Prehlásenie o zhode

Prehlásenie o zhode 1301656 krabicová svorka Tuhosť (priečny rez): 0.5-2.5 mm² Pólov: 4 WAGO 2273 100 ks priehľadná, červená

Popis

Malý môže byť veľký!
Aby bolo možné umiestniť viac linkových vetiev do rozvodných skriniek a jednokomorových prepojovacích boxov, vyvinula spoločnosť Wago univerzálny terminál 2273. 51% weniger Platzbedarfv porovnaní s osvedčenými sériami 273. Umožní to nový kontaktný systém. Nové svorky sa oveľa ľahšie vkladajú do rozvodných skriniek a rozvodných skriniek, čím sa znižuje riziko poškodenia jednotlivých vodičov.
Výhody sú zrejmé:
• Prierezy vodičov od 0,5 do 2,5 mm² (plné) je možné miešať jednotlivo, takže na pripojenie všetkých prierezov je potrebná iba jedna séria.
• Priehľadné puzdro pre vizuálnu kontrolu.
• Veľký testovací otvor pre všetky bežné testovacie tipy.
• Priehľadné okienko vo veku na kontrolu ochrany kontaktov.
• Rýchla detekcia typu terminálu, pretože každá veľkosť terminálu má svoju vlastnú farbu krytu.

Tento text bol preložený strojovo.
