Laserfuchs LFC635-5-5(9x20)45 70141726 krížový laser, klasa 1

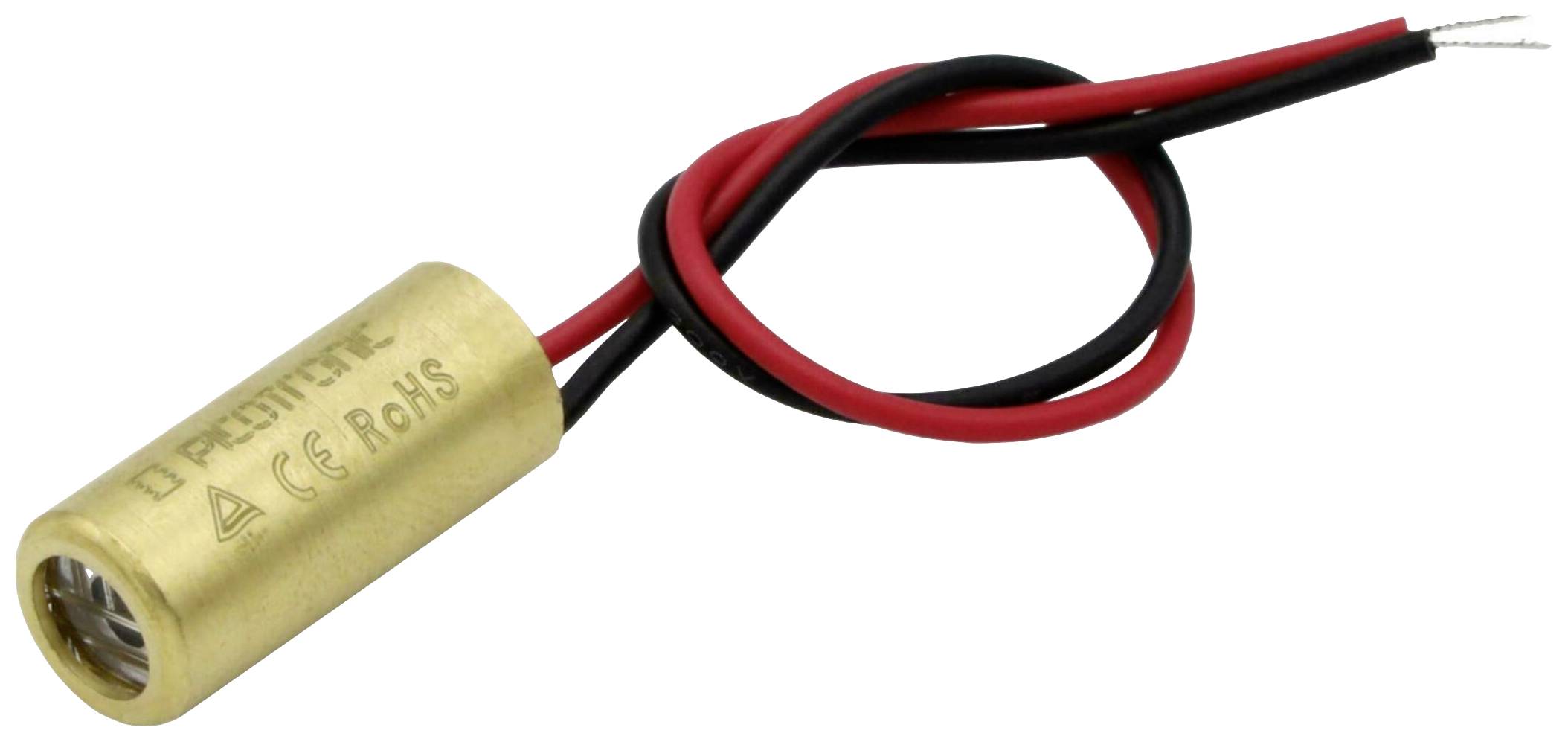

Malý mosadzný laser s červenými a čiernymi káblami, vhodný pre elektronické projekty alebo ako ukazovadlo.

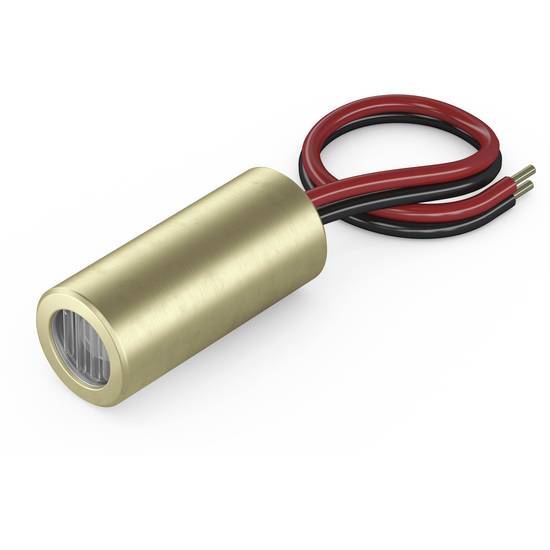

Valcovitý kovový predmet s päticou žiarovky, prepojený čierno-červeným elektrickým káblom.

Čierne pozadie s červeným krížom, ktorý pozostáva z dvoch zvislých a vodorovných línií.

Balík je zachytený čítačkou čiarových kódov. Nálepka zobrazuje sériové číslo a čiarový kód.

Technický výkres kruhu s dvoma priemermi. Vonku 'Ø 9', vnútri 'Ø 6', oba vyznačené kótovacími čiarami.

Technický výkres valcového snímača s dĺžkou 20 mm a priemerom 9 mm, s tromi vyvedenými káblami.

Lineárna kresba valcového snímača s dvoma vyčnievajúcimi drôtmi, pravdepodobne slúžiacimi na elektrické prepojenie.

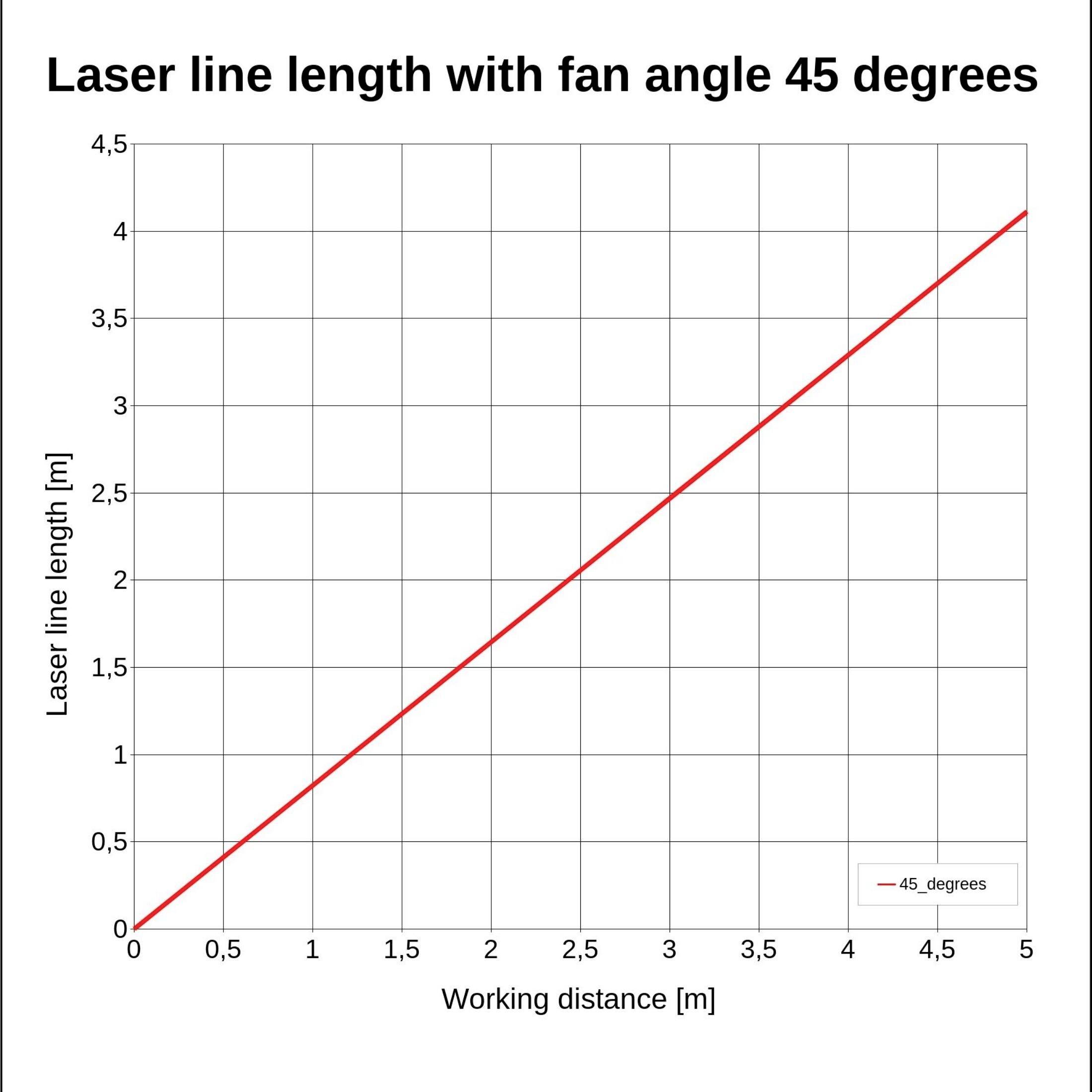

Graf zobrazuje dĺžku lasera pri uhle vejára 45 stupňov. Osi znázorňujú pracovnú vzdialenosť v metroch a dĺžku lasera v metroch. Línia stúpa lineárne.

1/8

Kategória výrobku

krížový laser

Dĺžka

20 mm

Kategória lasera

Uhol otvorenia

45 °

Prevádzkové napätie

5 V/DC

Doručenie: St 16. 9.

368 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (34,95 € / kus)

34,95 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Krížový laser, červený, 635nm, 5mW, 45°, laser triedy 1, ohnisko 1m, 3-5V DC, 9x20mm

Kategória lasera: 1

Dodatočné informácie:

Technické parametre

Materiál: mosadz
Optický výkon: 3,5 mW
Životnosť: 3 000 hodín
prevádzková teplota: -20°C– 40 °C
Skladovacia teplota: -40°C - 80°C
Tvar nosníka: kríž
Laserová trieda: 1
Divergencia: H - 1,0 mrad
Uhol otvorenia: 45°
Pracovná vzdialenosť: 2 m
Optika: Akrylová šošovka
Laserová technológia: dióda
Zaostrenie: pevné (1000 mm)
Potenciál bývania: VDD(+)
Potenciál krytu: VDD(+) Zaostrenie: pevné (1000 mm)
Farba kábla GND: čierna
Dĺžka kábla: 100 mm
Typ kábla: 26AWG, 0,14mm²
Výstupný priemer optiky: 6 mm

Kategória výrobku: krížový laser

Dĺžka: 20 mm

Kategória lasera: 1

Uhol otvorenia: 45°

Prevádzkové napätie: 5 V/DC

Prevádzkový prúd: 40 mA

Materiál: mosaz

Rozmer.: (d x š) 20 mm x 9 mm

Hmotnosť: 6 g

Spĺňa RoHS: áno

Šírka: 9 mm

Na stiahnutie

Informácie

Informácie 2987668 Laserfuchs LFC635-5-5(9x20)45 70141726 krížový laser, klasa 1

Prehlásenie o zhode

Prehlásenie o zhode 2987668 Laserfuchs LFC635-5-5(9x20)45 70141726 krížový laser, klasa 1

Popis

Prevedenie

Krížový laser, červený, 635nm, 5mW, 45°, laser triedy 1, ohnisko 1m, 3-5V DC, 9x20mm
Typ LFC635-5-5(9x20)45 je laser na premietanie červeného laserového kríža, ktorý je vďaka vlnovej dĺžke 635nm výrazne viditeľnejší ako porovnateľný laser s 650nm. Laser má veľmi kompaktný dizajn (9x20mm). Životnosť laserového modulu je väčšia ako 3000 hodín. Uhol otvorenia 45° vytvára laserový kríž dlhý 0,8 m vo vzdialenosti 1 m. Prúdový odber je veľmi nízky cca 40mA, takže na napájanie je možné bez problémov použiť 2 batérie a laserový modul je možné používať mobilne. Ako zdroj energie môžete napríklad použiť našu batériu s 2 x 1,5 V batériami (AA). Tento krížový laser sa používa napríklad v nivelačných prístrojoch, laserových značkovacích systémoch a na presné polohovanie predmetov. Typickými oblasťami použitia sú nízkonákladové aplikácie. Tento modul spadá do laserovej triedy 1.
Charakteristika lúča: kríž, hrúbka čiary 1,2 mm @ 1 m
Optický výkon: 5mW (laser triedy 1); Ohnisko 1m
Kompaktný dizajn: 9x20mm; Uhol otvorenia: 45°; Odchýlka osi: do 3,0°; Ortogonalita: 1°
Uhol otvorenia (45°) vytvára laserovú čiaru s dĺžkou 0,8 m pri pracovnej vzdialenosti 1 m.
Pre aplikácie napríklad v laserových vodováhách, laserových značkovacích systémoch, robotike a výstavnom sektore. Napájanie 3V až 5V. Na napájanie môžete použiť napríklad náš akumulátor Picotronic 3V alebo napájací zdroj Picotronic LFNT-3.
