Laserfuchs LFD635-1-3(8x23) 70103847 bodový laser, klasa 2

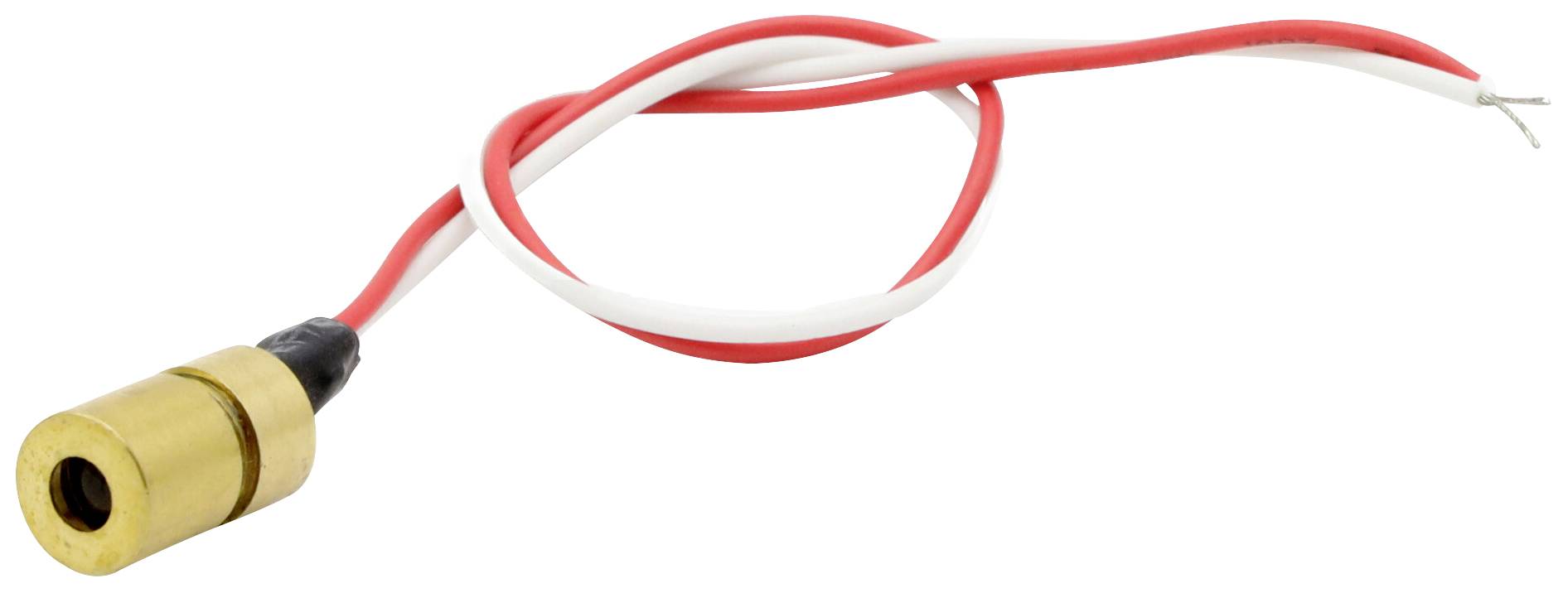

Mosadzný valec s dvoma pripojenými drôtmi, červeným a bielym, pravdepodobne elektronická súčiastka.

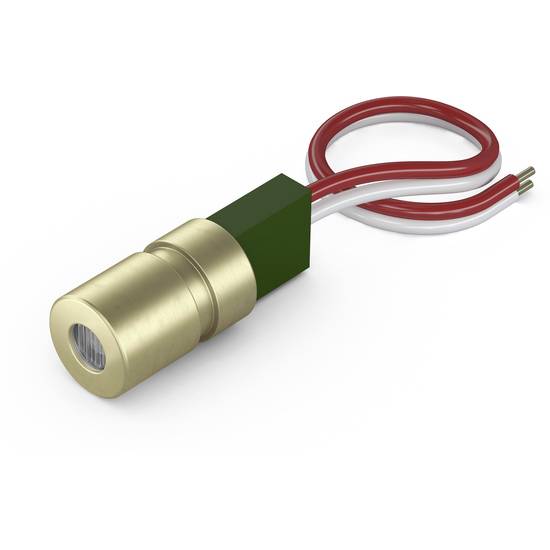

Valcový elektromotor zlatej farby s červenými a bielymi káblami, ktoré vedú z jeho zadnej časti.

Čierné pozadie s malým červeným bodom uprostred.

Žena pracuje v laboratóriu pri optickom experimente, kde červené laserové lúče dopadajú na zrkadlá a senzory.

Technický výkres kruhu s priemerom 8 a 3,8, kde dve stredové čiary znázorňujú kľúčové rozmery.

Technický výkres valcového snímača s káblom. Rozmery: dĺžka 21 mm, priemer 8 mm, kábel pripojený na pravej strane.

Technický výkres valcovitej zástrčky s dvoma vyčnievajúcimi káblami.

1/7

Kategória výrobku

bodový laser

Dĺžka

23 mm

Kategória lasera

Prevádzkové napätie

3 V/DC

Prevádzkový prúd

30 mA

Doručenie: Po 14. 9.

21 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (19,50 € / kus)

19,50 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Bodový laser, červený, 635nm, 1mW, laser triedy 2, kolimované ohnisko, 3V DC, 8x23mm

Kategória lasera: 2

Dodatočné informácie:

Technické parametre

Materiál: mosadz
Optický výkon: 1mW
Životnosť: 3 000 hodín
prevádzková teplota: -20°C– 40 °C
Skladovacia teplota: -40°C - 80°C
Tvar lúča: bod
Laserová trieda 2
Divergencia: G - 0,8 mrad
Pracovná vzdialenosť: 10 m
Optika: Akrylová šošovka
Laserová technológia: dióda
Ohnisko: kolimované
Potenciál bývania: VDD(+)
Potenciál bývania: VDD(+)Zaostrenie: kolimované
Farba kábla GND: biela
Dĺžka kábla: 100 mm
Výstupný priemer optiky: 3,5 mm

Kategória výrobku: bodový laser

Dĺžka: 23 mm

Kategória lasera: 2

Prevádzkové napätie: 3 V/DC

Prevádzkový prúd: 30 mA

Materiál: mosaz

Rozmer.: (d x š) 23 mm x 8 mm

Hmotnosť: 3.5 g

Spĺňa RoHS: áno

Šírka: 8 mm

Na stiahnutie

Informácie

Informácie 2987369 Laserfuchs LFD635-1-3(8x23) 70103847 bodový laser, klasa 2

Prehlásenie o zhode

Prehlásenie o zhode 2987369 Laserfuchs LFD635-1-3(8x23) 70103847 bodový laser, klasa 2

Popis

Prevedenie

Bodový laser, červený, 635nm, 1mW, laser triedy 2, kolimované ohnisko, 3V DC, 8x23mm
Typ LFD635-1-3(8x23) je laser na premietanie červeného laserového bodu, ktorý je vďaka vlnovej dĺžke 635nm výrazne viditeľnejší ako porovnateľný laser s 650nm. Laser má veľmi kompaktný dizajn (8x23mm). Životnosť laserového modulu je väčšia ako 3000 hodín. V dôsledku kolimovaného laserového lúča sa veľkosť generovaného bodu neustále mierne zvyšuje so zvyšujúcou sa pracovnou vzdialenosťou. Prúdový odber je veľmi nízky cca 30mA, takže na napájanie je možné bez problémov použiť 2 batérie a laserový modul je možné používať mobilne. Ako zdroj energie môžete napríklad použiť našu batériu s 2 x 1,5 V batériami (AA). Tento bodový laser sa používa napríklad v nivelačných prístrojoch, laserových značkovacích systémoch a na presné polohovanie objektov. Typickými oblasťami použitia sú nízkonákladové aplikácie. Tento modul spadá do laserovej triedy 2.
Charakteristika lúča: eliptický bod, veľkosť bodu 4..6mm@5m; Lasery s 635nm majú lepšiu viditeľnosť ako napríklad lasery s 650nm.
Optický výkon: 1mW (laser triedy 2); Zaostrenie kolimované
Veľmi kompaktný dizajn: 8x23mm; Odchýlka osi: do 3,0°
Pre aplikácie napr. laserové vodováhy, laserové značkovacie systémy, robotika, hobby, remeslá, priemysel a výstavný sektor.
Napájanie 3V. Na napájanie môžete použiť napríklad náš akumulátor Picotronic 3V alebo napájací zdroj Picotronic LFNT-3.
