Laserfuchs LFD650-1-3(12x32) 70104288 bodový laser, klasa 2, 1 mW, 650 nm

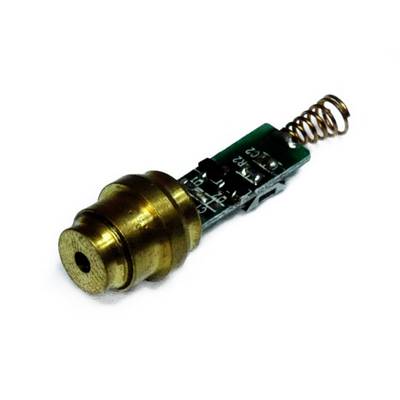

Malá mechanická súčiastka s pérom a kovovým valcom, pravdepodobne ventil alebo piest, na bielom pozadí.

Zelený konektor so zlatým kovovým krytom a perou na konci, pravdepodobne súčiastka v elektronickom zariadení.

Žena pracuje v laboratóriu s laserom, ktorý je vedený cez niekoľko šošoviek. V pozadí svieti počítačový monitor.

Technický výkres kruhu s dvoma koncentrickými kruhmi. Uvedené priemery: 12 mm pre vonkajší kruh, 2,9 mm pre vnútorný kruh.

Technický výkres valcovitej súčiastky s rozmermi. Zobrazuje priemer, vzdialenosti a dĺžky rôznych komponentov.

Technický výkres kovového dielu s valcovou a pružinovou štruktúrou, pravdepodobne súčasť mechanického zariadenia.

1/7

Kategória výrobku

bodový laser

Vyžarovacia charakteristika

eliptická

Vlnová dĺžka

650 nm

Výkon

1 mW

(Ø)

2.5 mm

Doručenie: Št 8. 10.

170 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (14,63 € / kus)

14,63 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Bodový laser, červený, 650nm, 1mW, laser triedy 2, ohnisko 5m, 3V DC, 12x32mm

Kategória lasera: 2
Vyžarovacia charakteristika: eliptická

Dodatočné informácie:

Technické parametre

Materiál: mosadz
Optický výkon: 1mW
Životnosť: 5 000 hodín
prevádzková teplota: -20°C– 40 °C
Skladovacia teplota: -40°C - 80°C
Tvar lúča: bod
Laserová trieda 2
Divergencia: G - 0,8 mrad
Optika: sklenené šošovky s antireflexnou vrstvou
Laserová technológia: dióda
Zaostrenie: pevné (5,0 m)
Potenciál bývania: VDD(+)
Výstupný priemer optiky: 2,5 mm
Priemer lúča: 2,5 mm

Kategória výrobku: bodový laser

Vyžarovacia charakteristika: eliptická

Vlastnosti zaostrenie: Fix Fokus 5000 mm

Vlnová dĺžka: 650 nm

: 1 mW

(Ø): 2.5 mm

Dĺžka: 32 mm

Kategória lasera: 2

Divergencia lúča: 0.8 mrad

Pracovné odstup: 5 m

Prevádzkové napätie: 3 V/DC

Prevádzkový prúd: 15 mA

Materiál: mosaz

Rozmer.: (Ø x d) 2.5 mm x 32 mm

Hmotnosť: 6 g

Spĺňa RoHS: áno

Šírka: 12 mm

Max. teplota: 40 °C

Min. teplota: -20 °C

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2987459 Laserfuchs LFD650-1-3(12x32) 70104288 bodový laser, klasa 2, 1 mW, 650 nm

Informácie

Informácie 2987459 Laserfuchs LFD650-1-3(12x32) 70104288 bodový laser, klasa 2, 1 mW, 650 nm

Prehlásenie o zhode

Prehlásenie o zhode 2987459 Laserfuchs LFD650-1-3(12x32) 70104288 bodový laser, klasa 2, 1 mW, 650 nm

Popis

Prevedenie

Bodový laser, červený, 650nm, 1mW, laser triedy 2, ohnisko 5m, 3V DC, 12x32mm
Typ LFD650-1-3(12x32) je laser na premietanie červeného laserového bodu s vlnovou dĺžkou 650nm. Laser má kompaktný dizajn (12x32mm). Životnosť laserového modulu je väčšia ako 5 000 hodín. Spotreba prúdu je veľmi nízka, cca 15mA. Modul sa aktivuje pomocou tlačidla na doske plošných spojov. Tento bodový laser sa používa napríklad v nivelačných prístrojoch, laserových značkovacích systémoch a na presné polohovanie objektov. Typickými oblasťami použitia sú nízkonákladové aplikácie. Tento modul spadá do laserovej triedy 2.
Charakteristika lúča: eliptický bod, veľkosť bodu 4..6mm@5m
Optický výkon: 1mW (laser triedy 2); Ohnisko 5m
Kompaktný dizajn: 12x32mm; Odchýlka osi: do 3,0°, tlačidlo pre aktiváciu na doske plošných spojov, puzdro (+), pružina (GND)
Pre aplikácie napríklad v laserových vodováhoch, laserových značiacich systémoch, v priemysle, remeslách, hobby, robotike a v sektore výstav.
Napájanie 3V. Na napájanie môžete použiť napríklad náš akumulátor Picotronic 3V alebo napájací zdroj Picotronic LFNT-3.
