Lutronic 1221 04 T9CP zabudovateľný zástrčkový konektor pre senzory - aktory, 1228, piny: 4, 1 ks

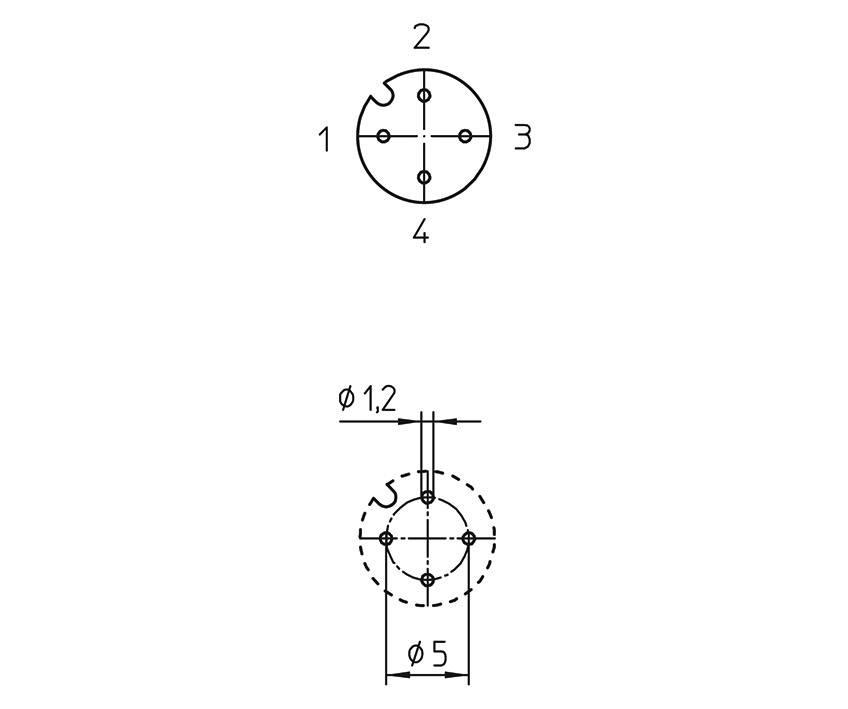

Diagram zobrazuje pohľad zhora a priečny rez kruhového objektu s otvormi a rozmermi: ø1,2 a ø5.

Perokresba/diagram

Technický výkres zobrazuje hore kruhovú pohľadovú stranu konektora s číslami 1 až 4 a dole priečny rez s vyznačenými rozmermi Ø1,2 a Ø5.

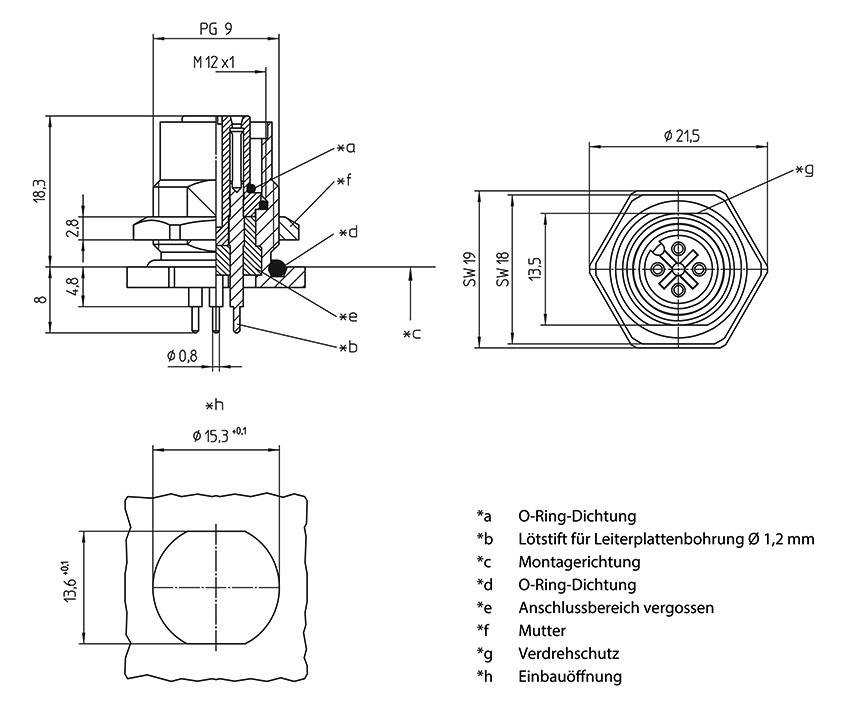

Technický výkres tesniaceho systému O-krúžku s rozmermi a popiskami. Zobrazuje priečny rez, pohľad spredu a montážny priestor.

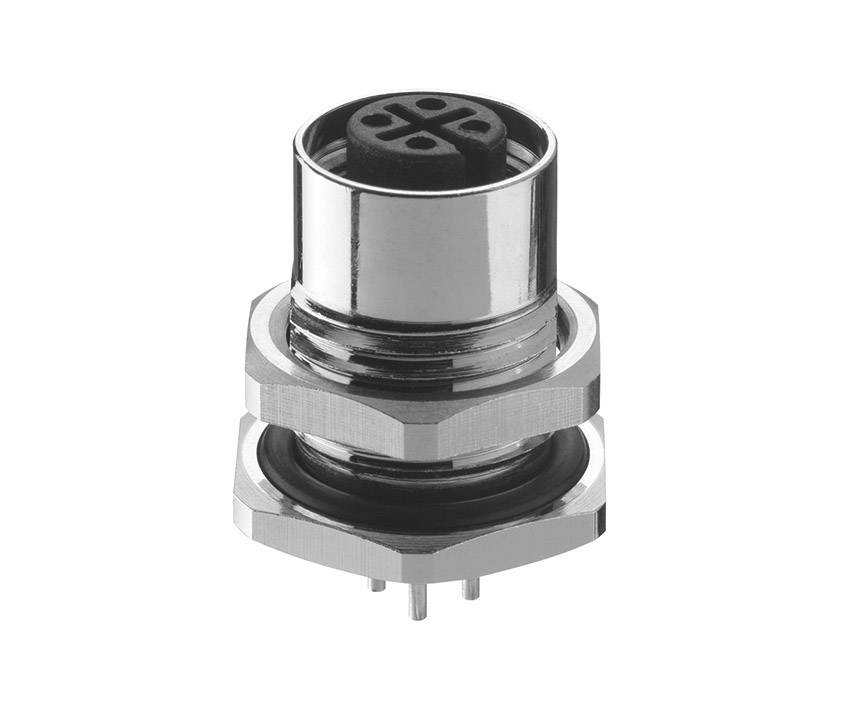

Štvorpólový, kruhový kovový konektor s dvoma šesťhrannými maticami a gumovým tesnením, určený na pevnú montáž.

1/4

Perokresba/diagram

Kategória výrobku

zabudovateľný zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, vstavateľná

Norma zástrčky

senzorika konektora

Strana pripojenia A

zásuvka M12, vstavaná

Počet pólov

Datasheety: (PDF)

Doručenie: Št 23. 7.

22 Ks

Počet

Celkom (9,99 € / kus)

9,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Typ: 1221 04 T9CP

Kategória výrobku: zabudovateľný zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, vstavateľná

Norma zástrčky: senzorika konektora

Strana pripojenia A: zásuvka M12, vstavaná

Počet pólov: 4

Menovité napätie: 60 V

Menovitý prúd: 4.0 A

Menovitý prúd - filter: 4 A

Vonkajší Ø: 21.5 mm

Pripojenie: tlačené
spájkovaný konektor

Farba: kov

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: PG9

Kódovanie: typ A

Materiál kontaktu: mosadz, poniklovaná a pozlátená

Kontaktná plocha: mosadz poniklovaná

Druh montáže spojovacej techniky senzora / aktuátora: PG9 montáž na zadnú stenu

: IP67

Min. teplota: -25 °C

Max. teplota: 80 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 1228

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 1910602 Lutronic 1221 04 T9CP zabudovateľný zástrčkový konektor pre senzory - aktory, 1228, piny: 4, 1 ks
