Lutronic 1221 05 T9CP zabudovateľný zástrčkový konektor pre senzory - aktory, 1229, piny: 5, 1 ks

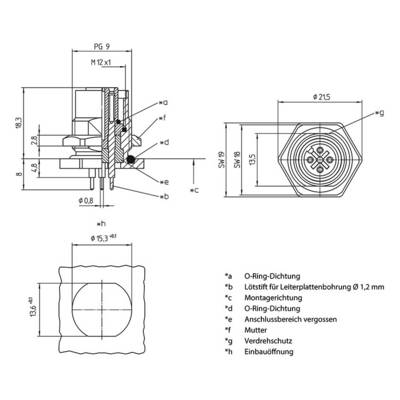

Technický výkres elektrického konektora s rozmermi. Obsahuje detaily o tesnení O-krúžkami, montáži a ochrane proti pootočeniu.

Perokresba/diagram

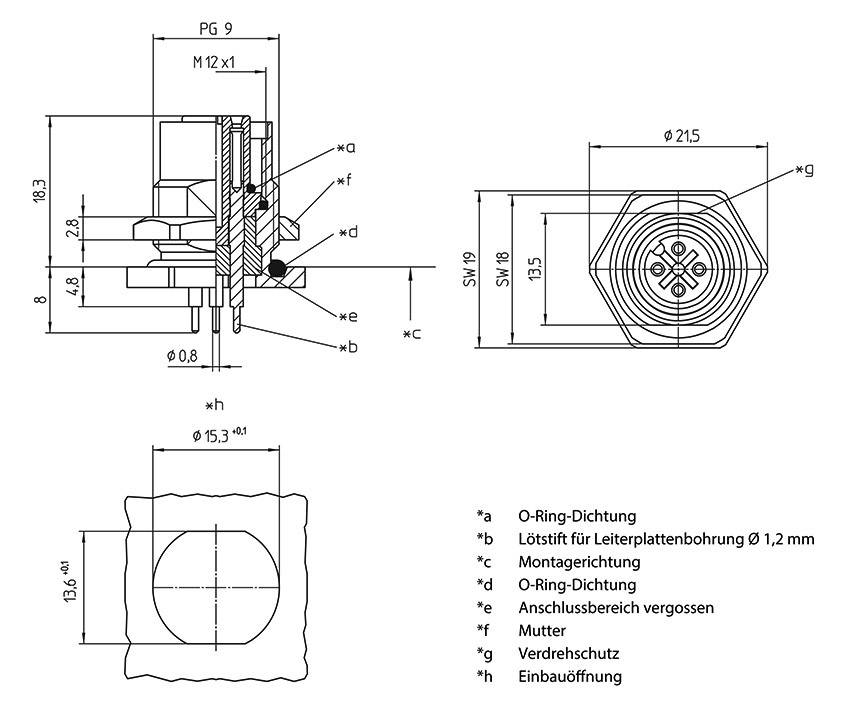

Technický výkres konektora s rozmermi a popiskami. Zobrazuje predný a bočný pohľad s detailnými komponentmi.

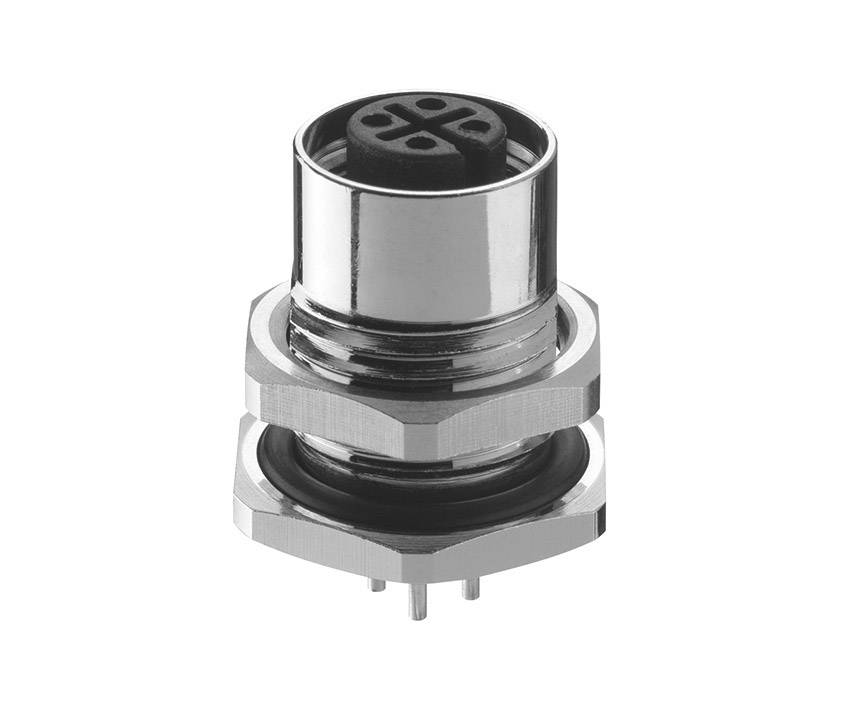

Strieborný, okrúhly elektrický konektor so štyrmi pinmi, obklopený dvoma šesťhrannými maticami a gumovým tesnením.

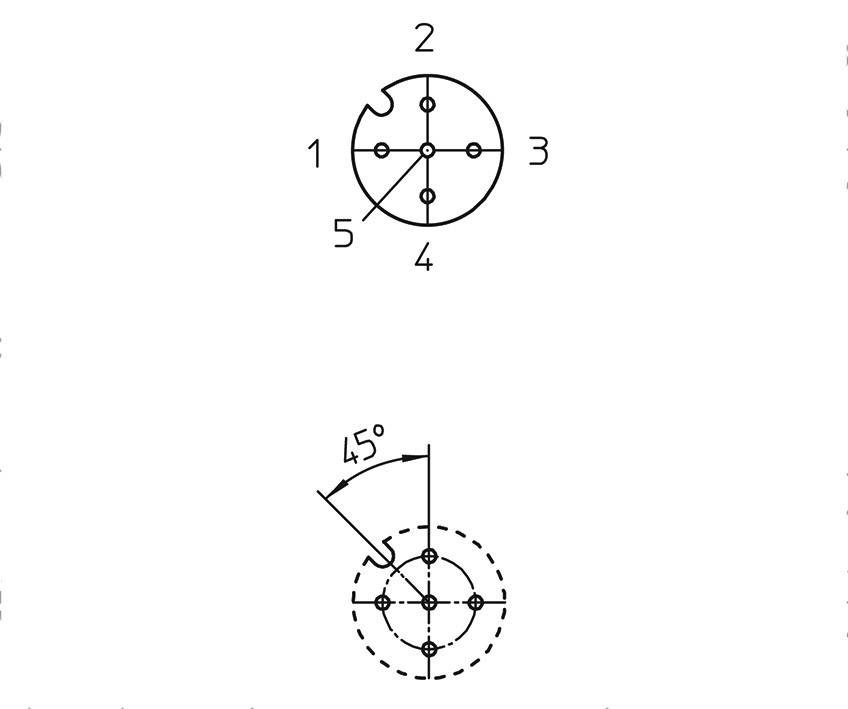

Hore: Kruh s piatimi vyznačenými bodmi a číslami od 1 do 5. Dole: Kruh so šípkou ukazujúcou 45° doprava.

1/4

Perokresba/diagram

Kategória výrobku

zabudovateľný zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, vstavateľná

Norma zástrčky

senzorika konektora

Strana pripojenia A

zásuvka M12, vstavaná

Počet pólov

Datasheety: (PDF)

Doručenie: Št 23. 7.

16 Ks

Počet

Celkom (10,99 € / kus)

10,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Typ: 1221 05 T9CP

Kategória výrobku: zabudovateľný zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, vstavateľná

Norma zástrčky: senzorika konektora

Strana pripojenia A: zásuvka M12, vstavaná

Počet pólov: 5

Menovité napätie: 60 V

Menovitý prúd: 4.0 A

Menovitý prúd - filter: 4 A

Vonkajší Ø: 21.5 mm

Pripojenie: tlačené
spájkovaný konektor

Farba: kov

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: PG9

Kódovanie: typ A

Materiál kontaktu: mosadz, poniklovaná a pozlátená

Kontaktná plocha: mosadz poniklovaná

Druh montáže spojovacej techniky senzora / aktuátora: PG9 montáž na zadnú stenu

: IP67

Min. teplota: -25 °C

Max. teplota: 80 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 1229

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 1910614 Lutronic 1221 05 T9CP zabudovateľný zástrčkový konektor pre senzory - aktory, 1229, piny: 5, 1 ks
