M5Stack U030 senzorový modul 1 ks

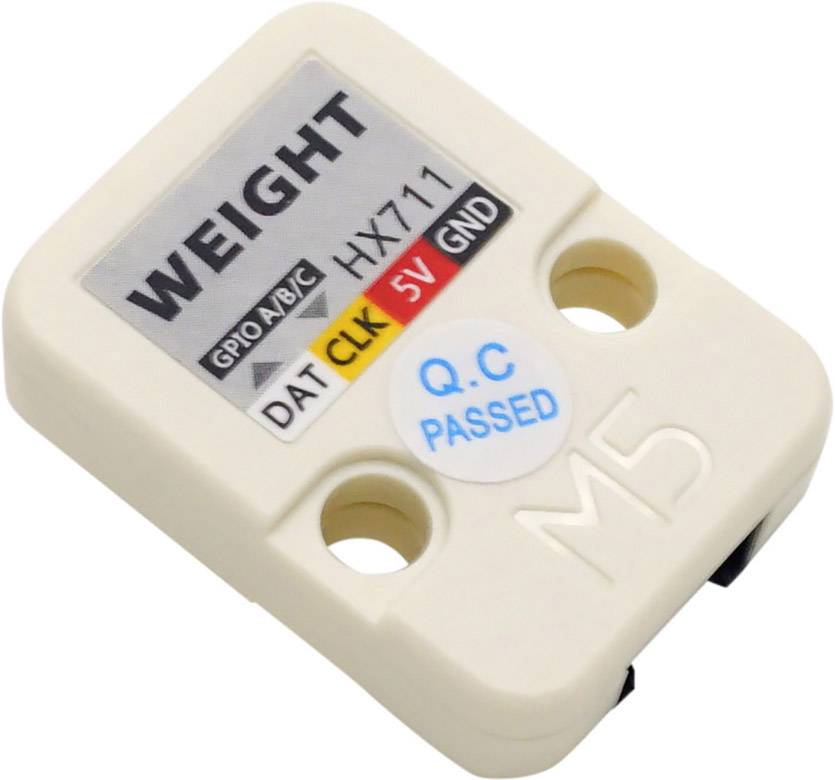

Senzorový modul HX711 s nápisom 'WEIGHT', konektory pre GPIO, DAT, CLK, 5V, GND; skontrolovaný a schválený nálepkou 'Q.C PASSED'.

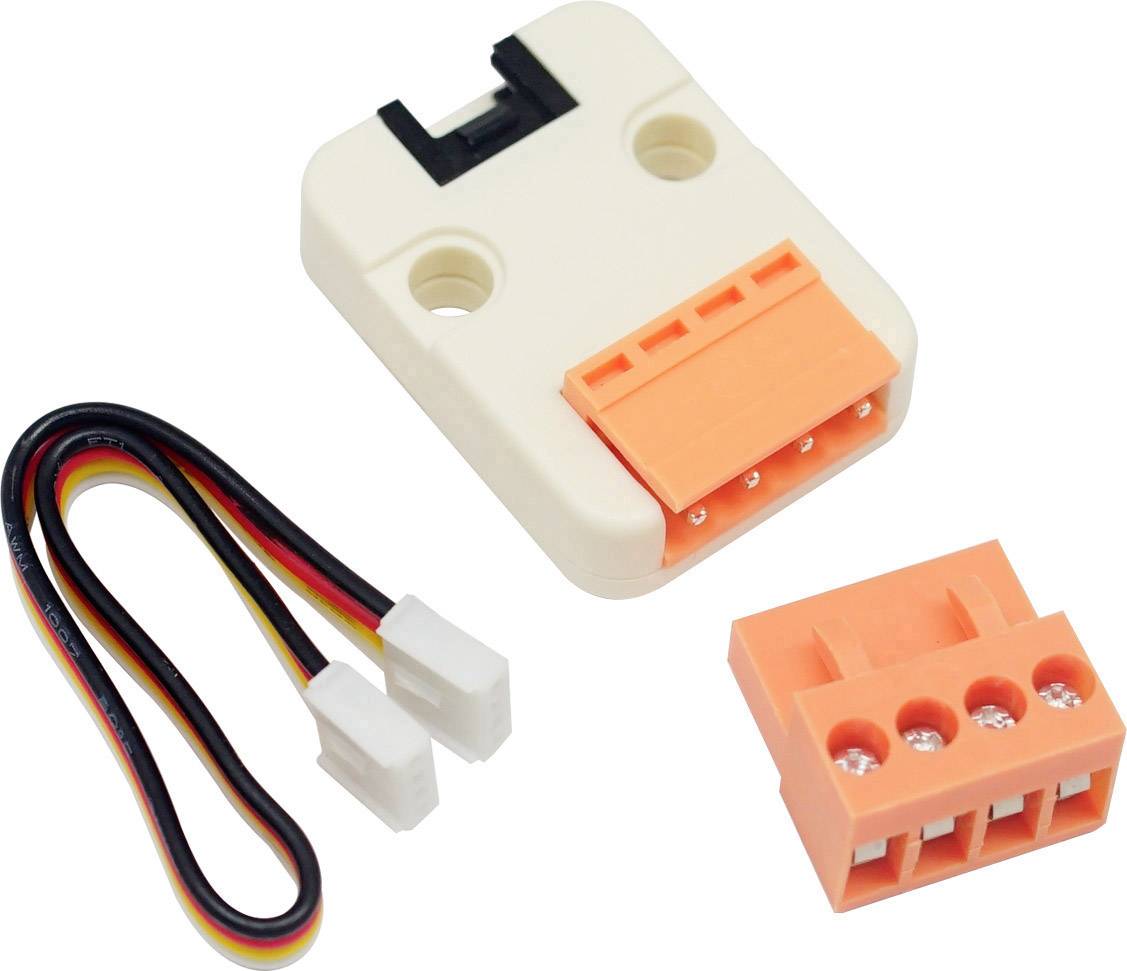

Senzorová zostava s oranžovým pripojovacím blokom, káblami a konektormi zobrazuje elektronickú súčiastku pre DIY projekty.

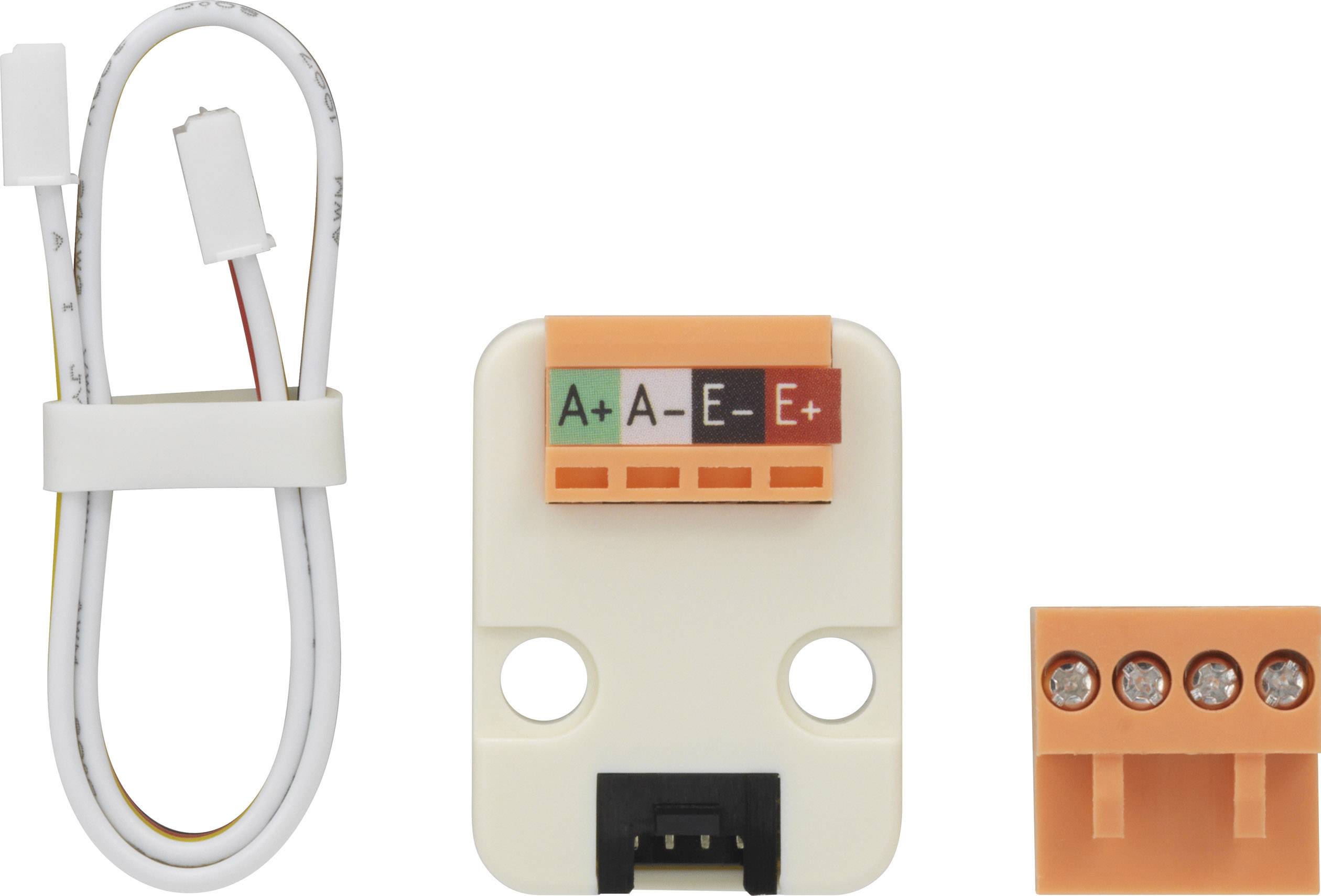

Elektronický pripojovacie modul s káblom a svorkovnicou, označený A+, A-, E-, E+ pre senzorové pripojenia.

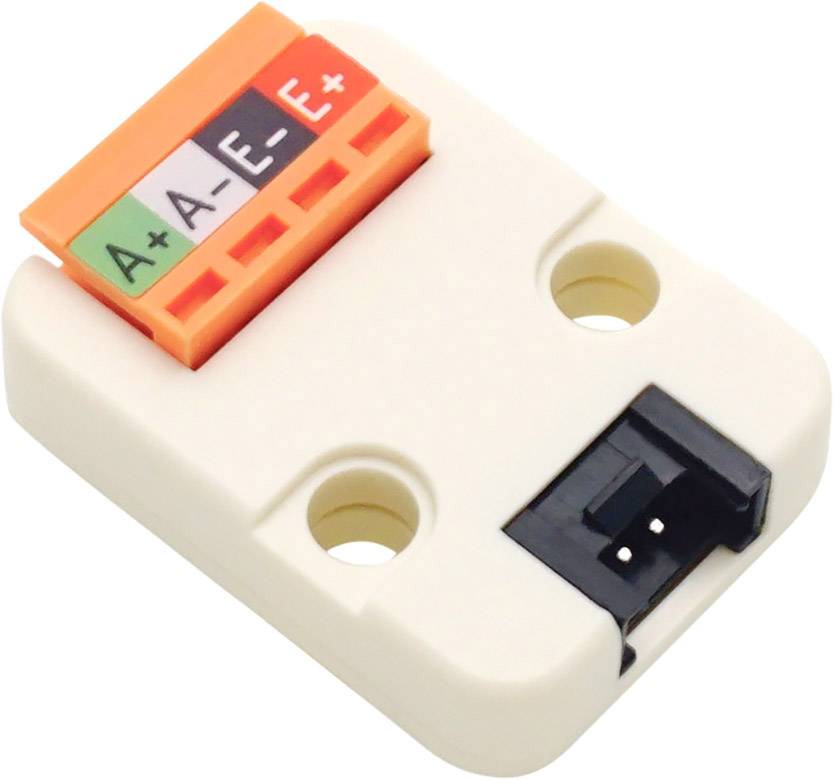

Biely elektronický konektor s oranžovým koncom, označený štítkami 'A+', 'A', 'E', 'E+' a s dvoma montážnymi otvormi.

1/5

Datasheety: (PDF)

Doručenie: Št 10. 9.

19 Ks (Posledné kusy skladom)

Počet

Celkom (3,89 € / kus)

3,89 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Rozhranie váženia M5Stack

Dva voliteľné diferenciálne vstupné kanály
Aktívne nízkošumové PGA na čipu s voliteľným zosilnením 32, 64 a 128
Regulátor napájania na čipe pre analógový silomer a napájanie ADC
Oscilátor na čipe, ktorý nevyžaduje externý komponent s voliteľným externým kryštálom
Reset na zapnutí čipu
Jednoduché digitálne ovládanie a sériové rozhranie: ovládanie pomocou pera, nie je potrebné programovanie
Voliteľný výstupný dátový tok 10 PLC alebo 80 PLC
Súčasné odmietnutie napájania 50 a 60 Hz
Spotreba prúdu vrátane analógového regulátora napájania na čipe: normálna prevádzka<1,5 mA, výpadok napájania<1 a ďalšie
Rozsah prevádzkového napätia: 2,6 - 5,5 V.
Rozsah prevádzkových teplôt: -40 - + 85 ℃
16-pólové puzdro SOP-16
Programová platforma: Arduino, UIFlow (blok, Python)
Dva otvory kompatibilné s legom

Technické parametre

Kategória výrobku: senzorový modul

Vhodné pre: Arduino

Rozhranie: Grove

Min. prevádzkové napätie: 2.6 V

Prevádzkové napätie max.: 5.5 V

V: 8 mm

Dĺžka: 32 mm

Šírka: 24 mm

Hmotnosť: 4.9 g

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 2306318 M5Stack U030 senzorový modul 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2306318 M5Stack U030 senzorový modul 1 ks

Popis

Vážiace rozhranie zo série M5Stack má integrovaný 24-bitový A / D čip HX711, ktorý bol špeciálne vyvinutý pre elektronické váhy.
Vstupný multiplexor vyberá buď diferenciálny vstup kanálu A alebo B pre nízkošumový programovateľný zosilňovač zosilnenia (PGA). Kanál A je možné naprogramovať so ziskom 128 alebo 64, čo zodpovedá rozdielovému vstupnému napätiu ± 20 mV alebo ± 40 mV, keď je na analógový napájací kolík AVDD pripojené napájanie 5 V. Kanál B má pevný zisk 32. Pre interné registre nie je potrebné žiadne programovanie. Všetky ovládacie prvky HX711 sú spojené pomocou pinov.

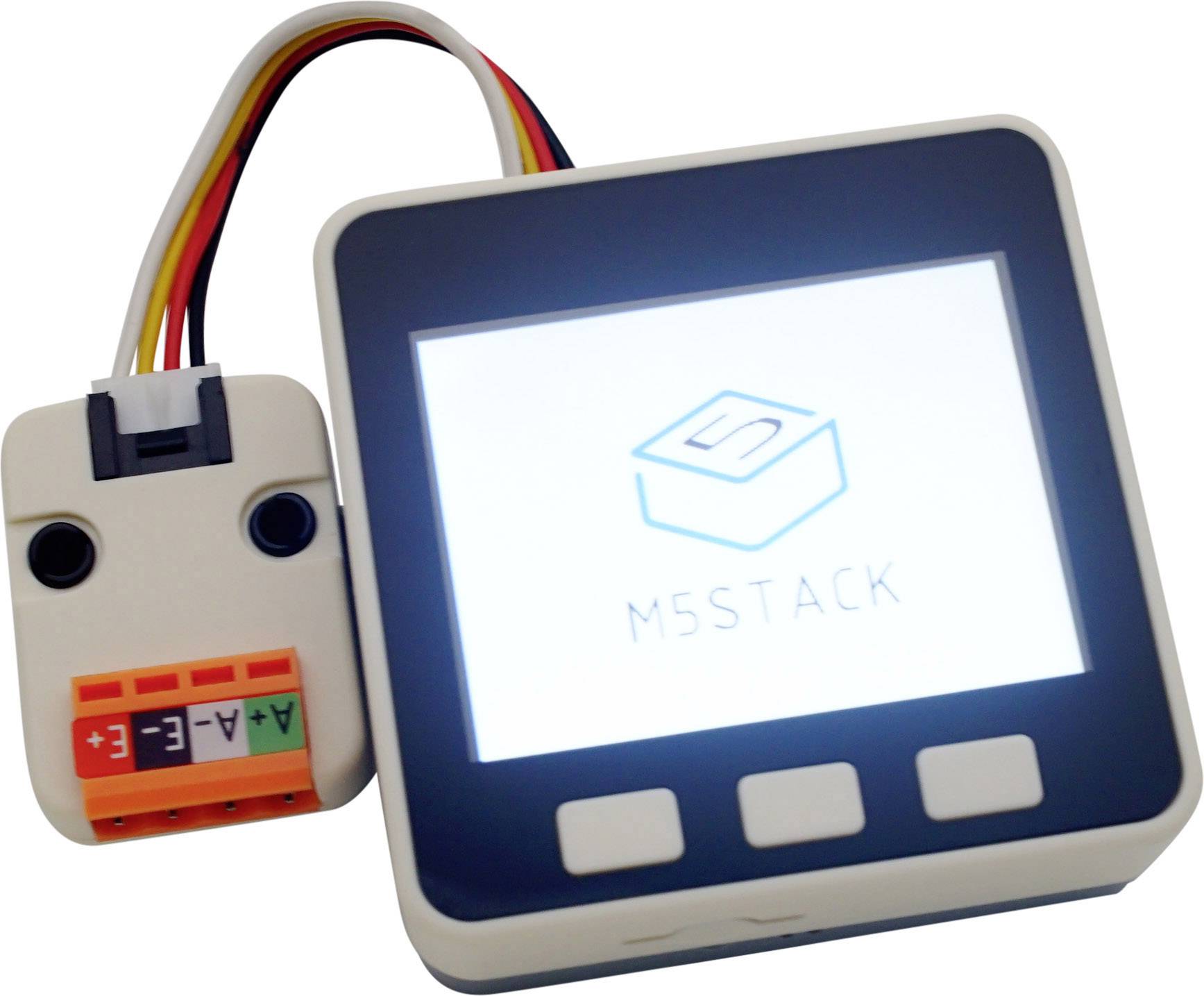

Napríklad pripojte snímač tlaku ku kanálu A a potom pomocou obrazovky M5Core zobrazte údaje o hmotnosti.
