Magnetický induktívny prietokomer Bürkert 8045, 449671

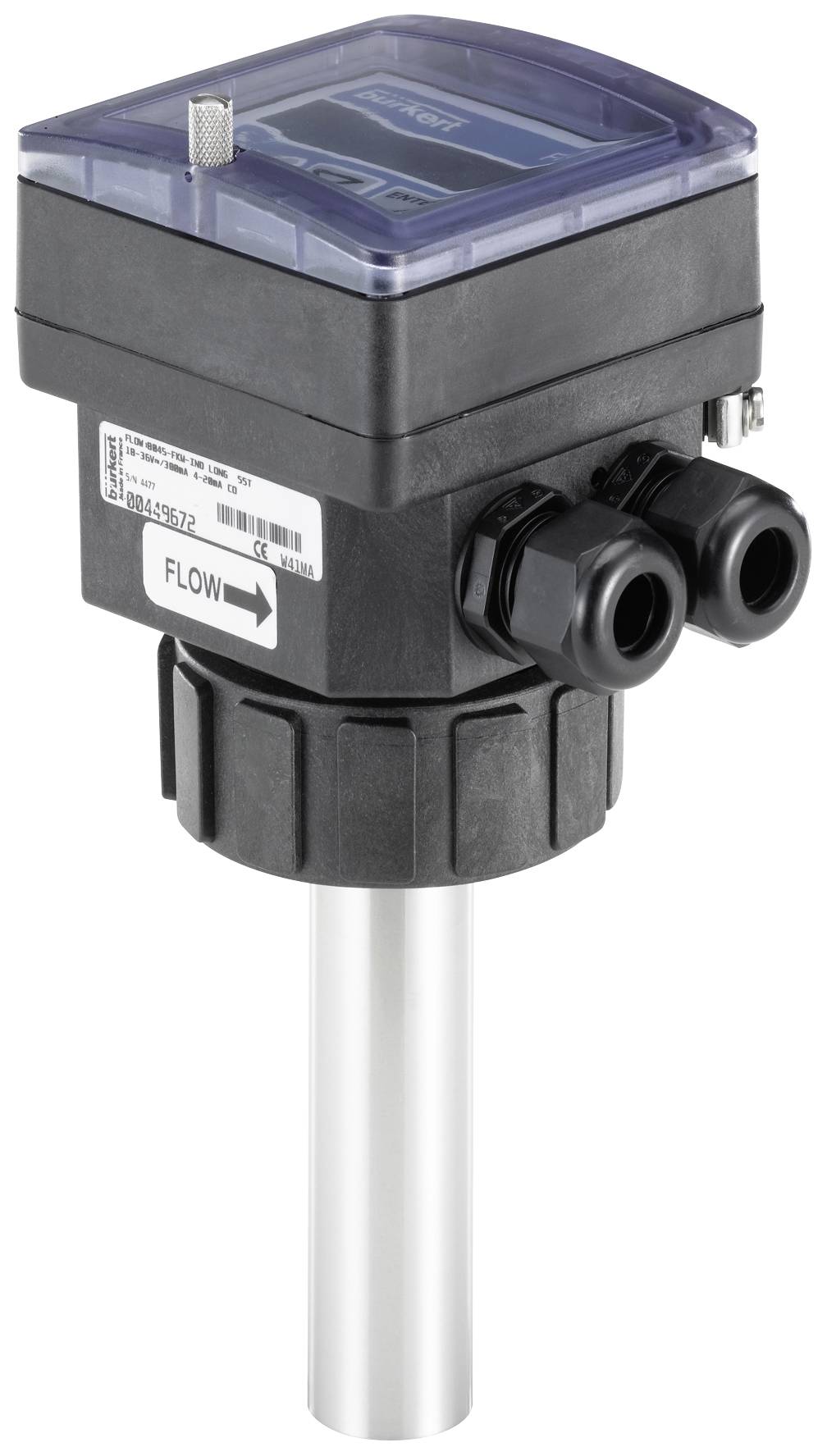

Čierny snímač so striebornou tyčou a dvoma káblovými prípojkami. Je označený nápisom 'FLOW' a používa sa v potrubných systémoch.

Kategória výrobku

prietokový merač

Min. prevádzkové napätie

18 V/DC

Prevádzkové napätie max.

36 V/DC

Typ

8045

Prevádzkové napätie

18 - 36 V/DC

Datasheety: (PDF)

Doručenie: Pi 9. 10.

1 Ks

Počet

Celkom (1 621,95 € / kus)

1 621,95 €

bez DPH.

Doprava zadarmo

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Magnetický indukčný prietokomer

Senzor bez pohyblivých častí
Zobrazuje prietok aj objem
Simulácia všetkých výstupov
CIP, materiály schválené FDA

Technické parametre

Pripojenie (hadica): prevlečná matica G2
Krátka verzia snímača
Napájacie napätie: filtrované a regulované (3 vodiče), tolerancia: ± 0,5%
S ochranou proti prepólovaniu DC
Spotreba energie? 300 mA
Digitálne vstupné pracovné napätie DI1: 18 -36 V DC, vstupná impedancia 15 k 15, minimálna doba impulzu: 200 ms, galvanicky oddelené, ochrana proti prepólovaniu a špičkám napätia
Reléový výstup 2 (DO2 a DO3) 2 spínacie relé, nastaviteľné (základné nastavenie hysterézie, 250 V AC / 3 A alebo 30 VA DC / 3 A (ohmické zaťaženie), max. Spínací výkon 750 VA (ohmické zaťaženie); životnosť min. 100 000 Cykly
Analógový výstupný prúd (A01) 4 - 20 mA, odber alebo zdroj (v závislosti od zapojenia), 22 mA pre chybové hlásenie, max. Odpor slučky: 1300? pri 36 V DC, 1000? pri 30 V DC, 700? pri 24 V DC, 450? pri 18 V ss
Okolitá teplota -10 až +60 ° C (prevádzka) -20 až +60 ° C (skladovanie)
Relatívna vlhkosť<85%, bez kondenzácie
Výška nad morom max. 2 000 m
Priemer potrubia DN 06 až DN 400 (pozri typ S020)
Merací rozsah 0,2 až 10 m / s
Teplota média pozri diagram tlaku / teploty v údajovom liste, -15 až 110 ° C (v závislosti na armatúre)
Tlak kvapaliny max. pozri diagram tlaku / teploty v údajovom liste, PN 10 (s plastovou armatúrou - PN 16 (s kovovou armatúrou)
Vodivosť min. 20 uS / cm
Chyba merania (pre nameranú hodnotu od 1 do 10 m / s) Teach-In ± 0,5% z nameranej hodnoty, štandardný K-faktor ± 4% z nameranej hodnoty
Linearita ± 0,5% na konci meracieho rozsahu (10 m / s)
Opakovateľnosť ± 0,25% z nameranej hodnoty)

Kategória výrobku: prietokový merač

Typ: 8045

Min. prevádzkové napätie: 18 V/DC

Prevádzkové napätie max.: 36 V/DC

Prevádzkové napätie: 18 - 36 V/DC

Vlastnosti: LED kontrolka

Pripojenie: káblová priechodka

Výstupy: analógový prúd

Materiál: PPA

Vlastnosti materiálu: vystužený skleneným vláknom

Tesniaci materiál: FKM

Materiál puzdra: nerezová ocel

Menovitý priemer: 6 mm

Min. teplota média: -15 °C

Max. teplota média: +110 °C

Prevádzkový tlak (max.): 16 bar

Meracie presnosť ±: 0.5 %

Typ kontaktu: 2 rozpínacie

Spínacie napätie (max.): 250 V/AC

Max. spínací výkon: 750 VA

Hmotnosť: 1.000 kg

Min. okolitá teplota: -10 °C

Max. okolitá teplota: +60 °C

Dĺžka: 116 mm

Šírka: 88 mm

V: 181 mm

Rozmer.: (d x š x v) 116 x 88 x 181 mm

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 625789 Magnetický induktívny prietokomer Bürkert 8045, 449671

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 625789 Magnetický induktívny prietokomer Bürkert 8045, 449671

Popis

Prietokomer je určený pre potrubia s menovitou šírkou od DN 06 do DN 400 a pre kvapaliny s vodivosťou>20 µS / cm vhodné. Má podsvietený displej, klávesnicu a prúdový výstup 4 - 20 mA, digitálny výstup (ako základné nastavenie impulzný výstup) a dva počítadlá.

Tento text bol preložený strojovo.

Prevedenie

Prietokomer
Možno kombinovať s tvarovkami S020
Materiály:
Teleso, kryt, matica / tesnenie čierne PPA (vystužené sklenenými vláknami) / NBR
Predný fóliový ochranný kryt / tesnenie PSU / silikón
Skrutky / tesnenie nerez / neoprén
Káblové priechodky polyamidové
Časti prichádzajúce do styku s médiami:
Držiak snímača nehrdzavejúca oceľ 1.4404 / 316L
Elektródy nehrdzavejúca oceľ 1.4404 / 316L
Tesnenie FKM (schválenie FDA)
Uzemňovací krúžok Nerezová oceľ 1.4404 / 316L
Elektrické pripojenie 2 káblové priechodky M 20 x 1,5
Odporúčaný pripojovací kábel s prierezom 0,5 až 1,5 mm², tienený, priemer 6 ... 12 mm (pri použití jedného kábla na káblovú priechodku alebo priemeru 4 mm (pri použití dvoch káblov na káblovú priechodku s dodaným opakovane použiteľným tesnením)
Elektródy snímacieho prvku
Trieda ochrany IP65, s pripojeným prístrojom a so zaskrutkovanými káblovými priechodkami a ochranným krytom čo najviac zaskrutkovaným
Normy a schválenia:
EMC EN 61000-6-2, EN 61000-6-3
Nízke napätie EN 61010-1
Tlak podľa článku 3 ods. 3 smernice 97/23 / CE (od konca meracieho rozsahu 10 m / s)
Vibrácie EN 60068-2-6
Šok EN 60068-2-27
Schválenia FDA
