Magswitch 81101371 Plotový plot pre vŕtačku Pro - 81101371 magnetický doraz

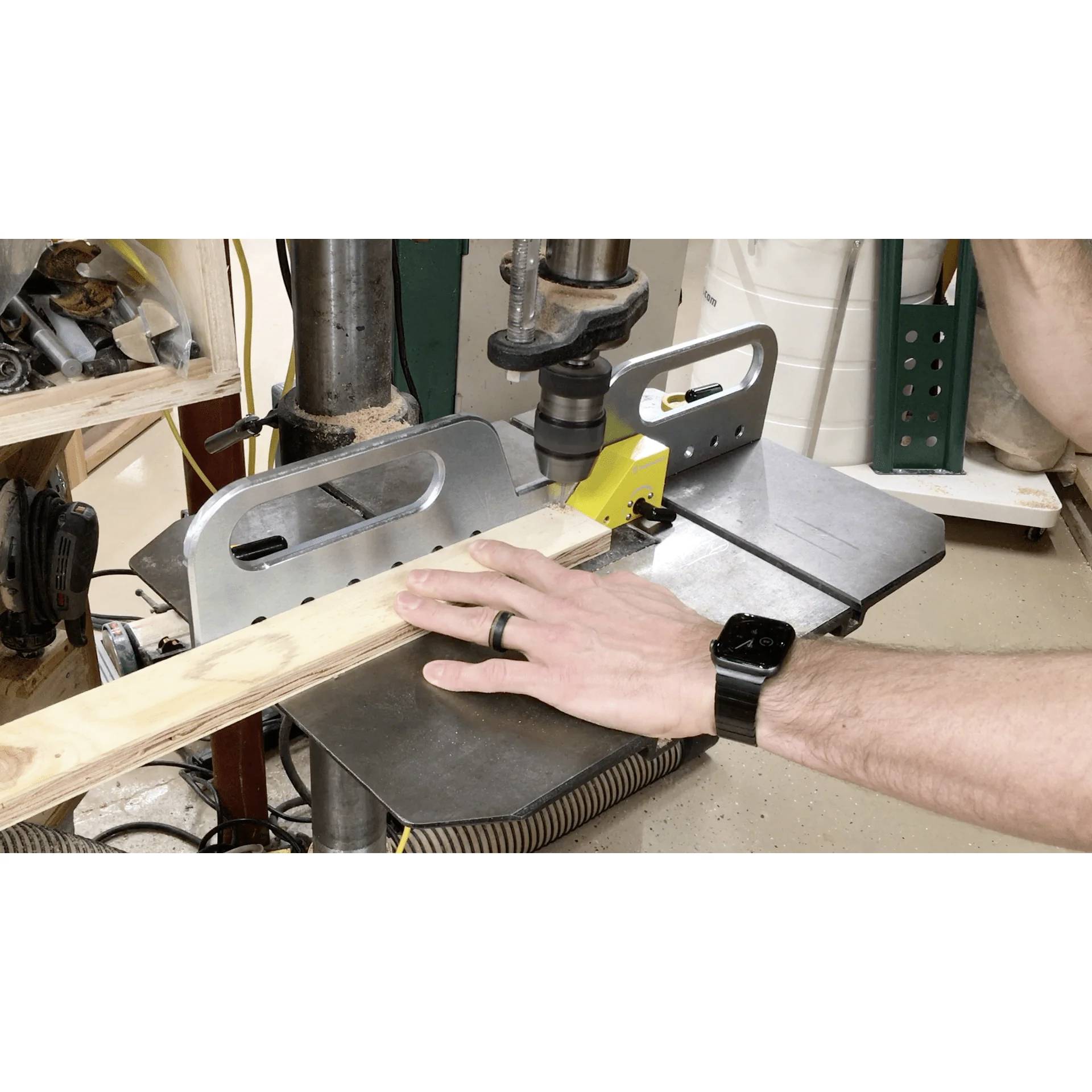

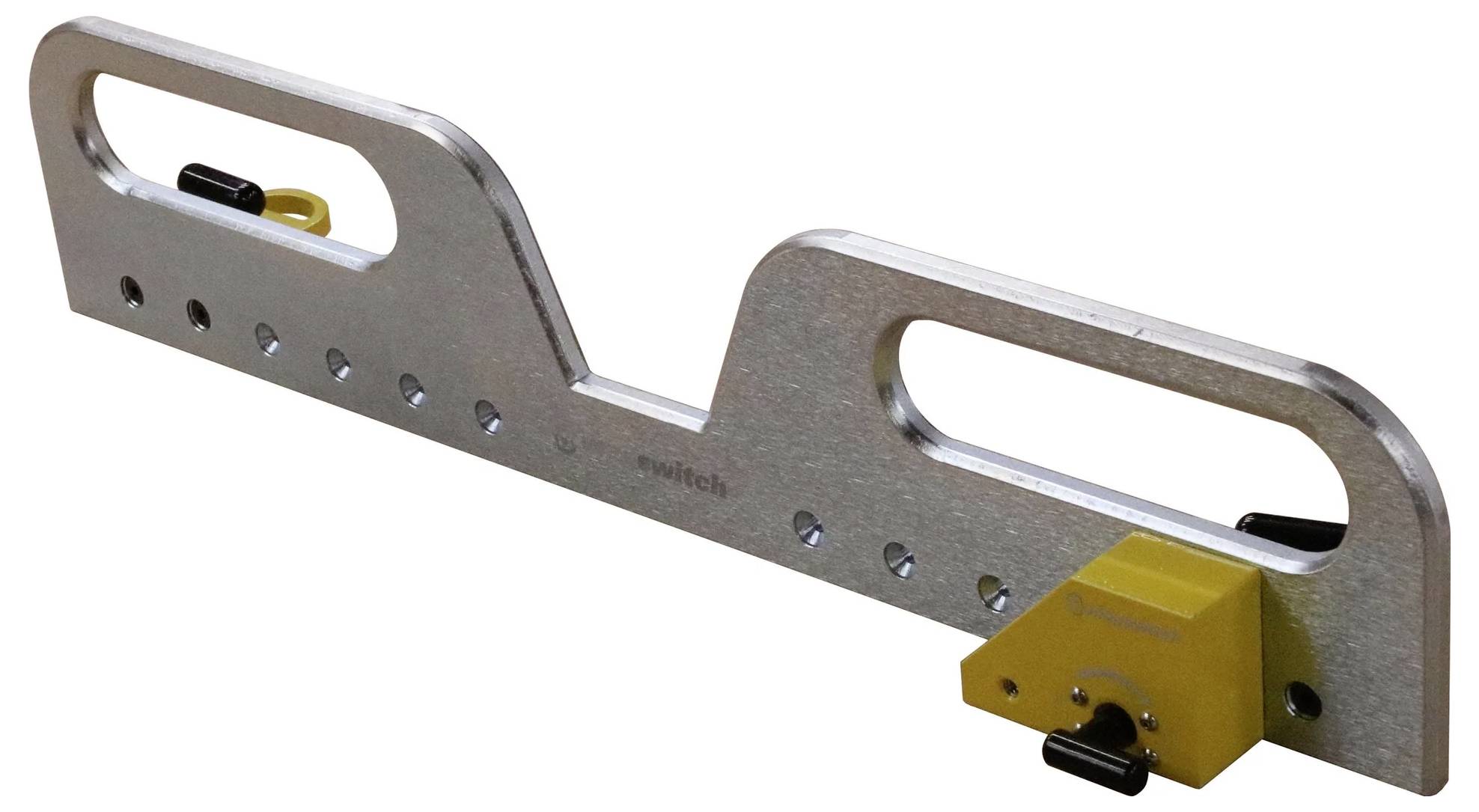

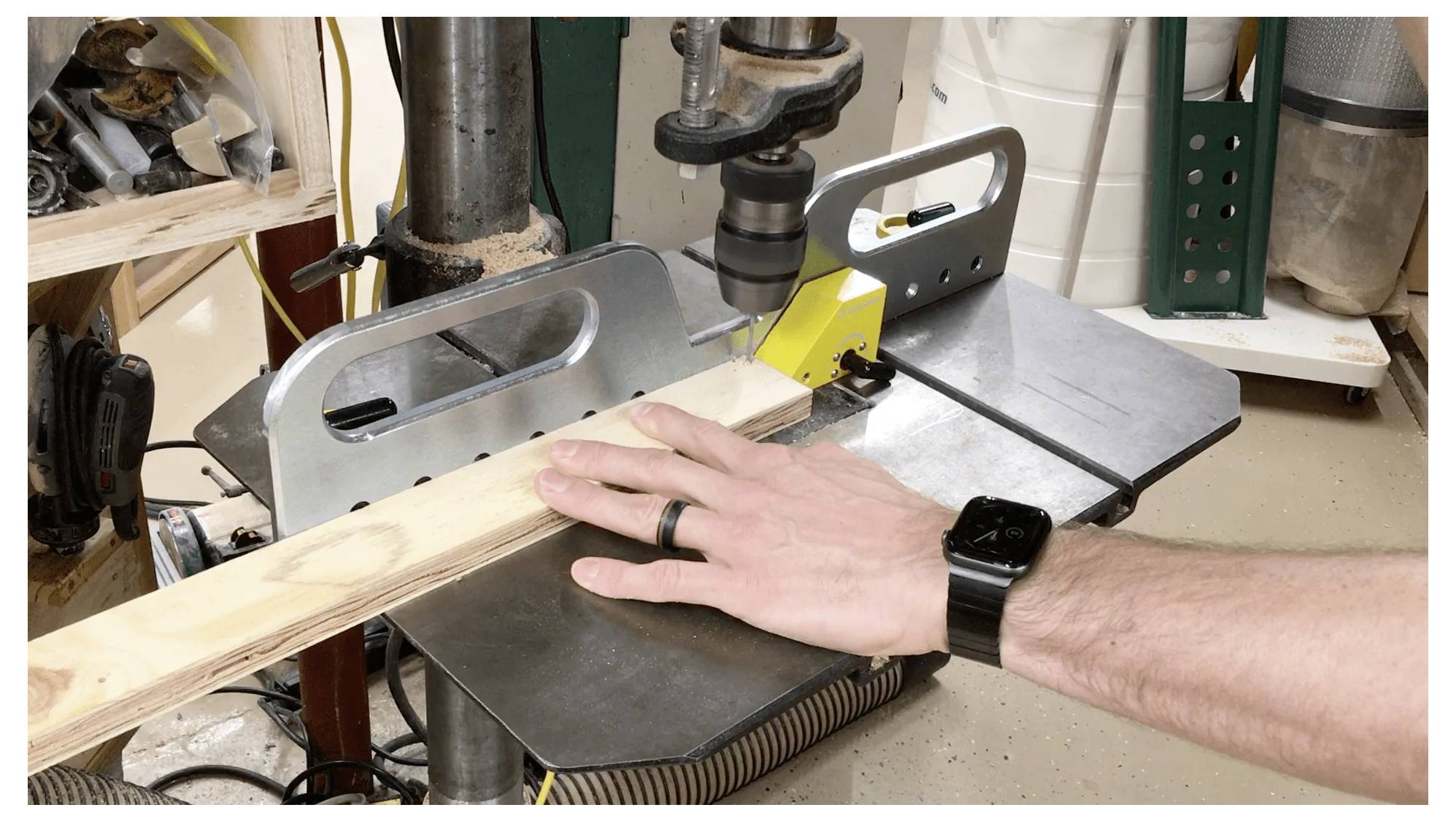

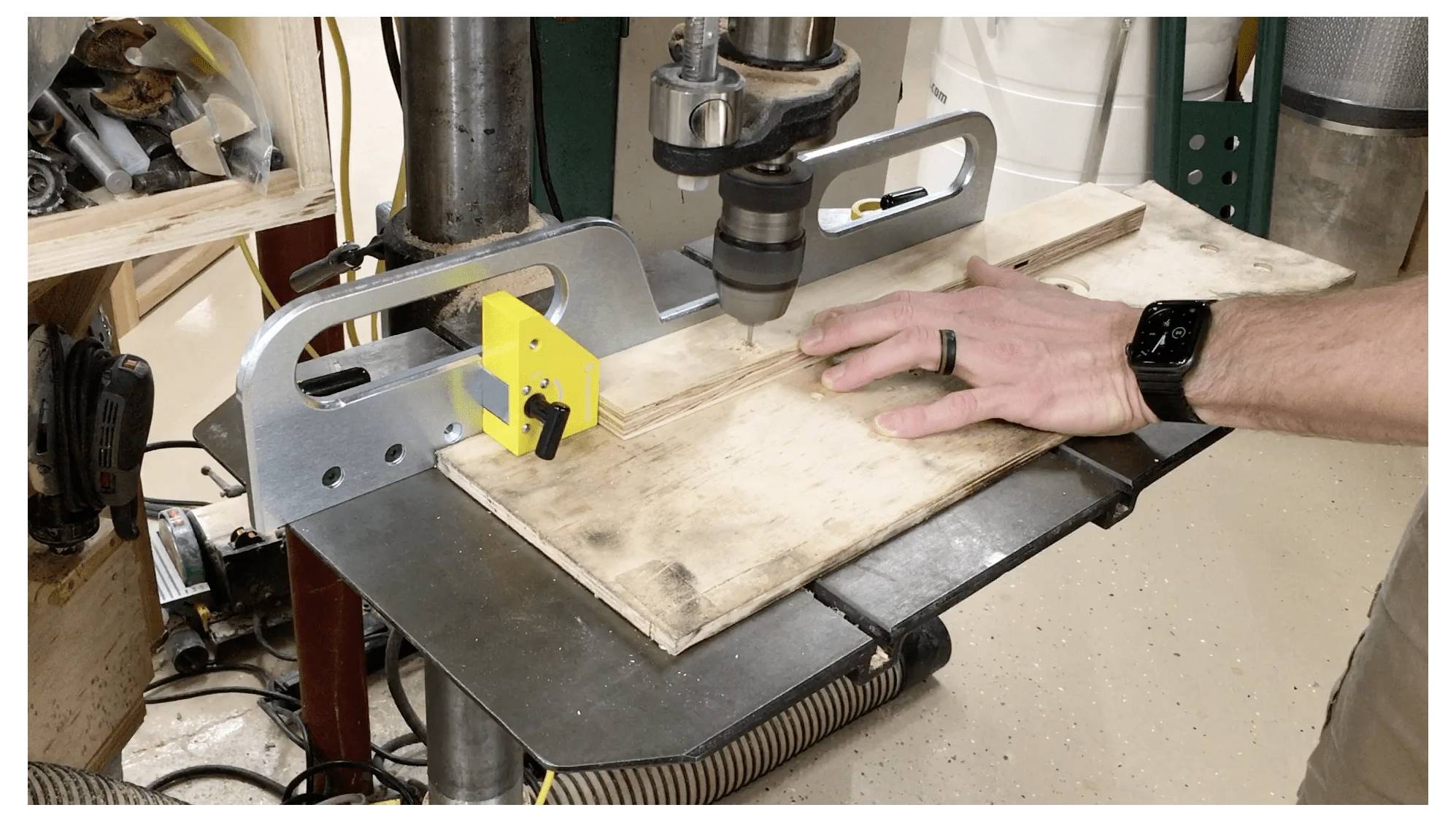

Silné magnety umožňujú rýchle umiestnenie a jemné doladenie dorazu a uľahčujú jeho odstránenie a uskladnenie, keď doraz nie je potrebný. Magnety je možné pripevniť na rôzne body dorazu, aby sa zabezpečilo optimálne umiestnenie na stoloch vŕtačky. Robustná, veľká vertikálna dorazová doska neprekáža skľučovadlu ani pri vŕtaní blízko dorazu a možno ju použiť aj ako doraz pri dodatočnom pílení s pílovým kotúčom. Dorazový blok sa dá rýchlo zarovnať so stolom vŕtačky alebo s obetným materiálom pod obrobkom a v prípade nepoužívania sa dá uskladniť, aby sa ušetrilo miesto. Dorazová doska má dĺžku 533,4 mm a výšku 109 mm. Maximálna prídržná sila (sila odtrhu) je 132 kg (291,01 libier), maximálna šmyková sila je 19 kg (41,89 libier), hrúbka nasýtenia je 6 mm (0,24 palca), maximálna celková výška je 109 mm (4,29 palca), celková dĺžka je 533,4 mm (21 palcov), celková šírka je 69,15 mm (2,72 palca), vlastná hmotnosť je 3,8 kg (8,38 libier) a plocha magnetického pólu meria 40 x 31 mm (2x) alebo 1,57 x 1,22 palca (2x). V závislosti od hrúbky materiálu vznikajú nasledujúce maximálne sily: pri 0,5 mm (0,02 palca) 16,9 kg (37,32 libier), pri 1,0 mm (0,04 palca) 45,2 kg (99,64 libier), pri 2,0 mm (0,08 palca) 86,4 kg (190,48 libier), pri 3,0 mm (0,12 palca) 117,6 kg (259,26 libier), pri 4,0 mm (0,16 palca) 124,9 kg (275,42 libier), pri 5,0 mm (0,20 palca) 129,5 kg (285,56 libier), pri 6,0 mm (0,24 palca) 132,1 kg (291,16 libier) a pri 50,0 mm (1,97 palca) 132,5 kg (292,05 libier). Bezpečné pracovné zaťaženie (SWL) je maximálna sila delená bezpečnostným faktorom najmenej 5. Maximálne stanovené hodnoty boli stanovené v laboratórnych podmienkach s použitím 2-palcovej ocele SAE1018, drsnosti povrchu 63 mikropalcov a optimalizovaných pólových nástavcov. Skutočná prídržná sila a bezpečné pracovné zaťaženie sa môžu líšiť v závislosti od aplikácie. Odporúča sa otestovať produkt v reálnych podmienkach a pred použitím sa poradiť s aplikačným technikom spoločnosti Magswitch. Všetky údaje platia pre jednotky s plochými pólovými nástavcami. Hodnoty sa môžu líšiť o ±5 %. Uvedené maximálne sily nepredstavujú bezpečné zdvíhacie sily – konštruktér musí pri špecifikácii nástroja zohľadniť príslušný bezpečnostný faktor. Spoločnosť Magswitch odporúča pre väčšinu aplikácií bezpečnostný faktor 5:1.
