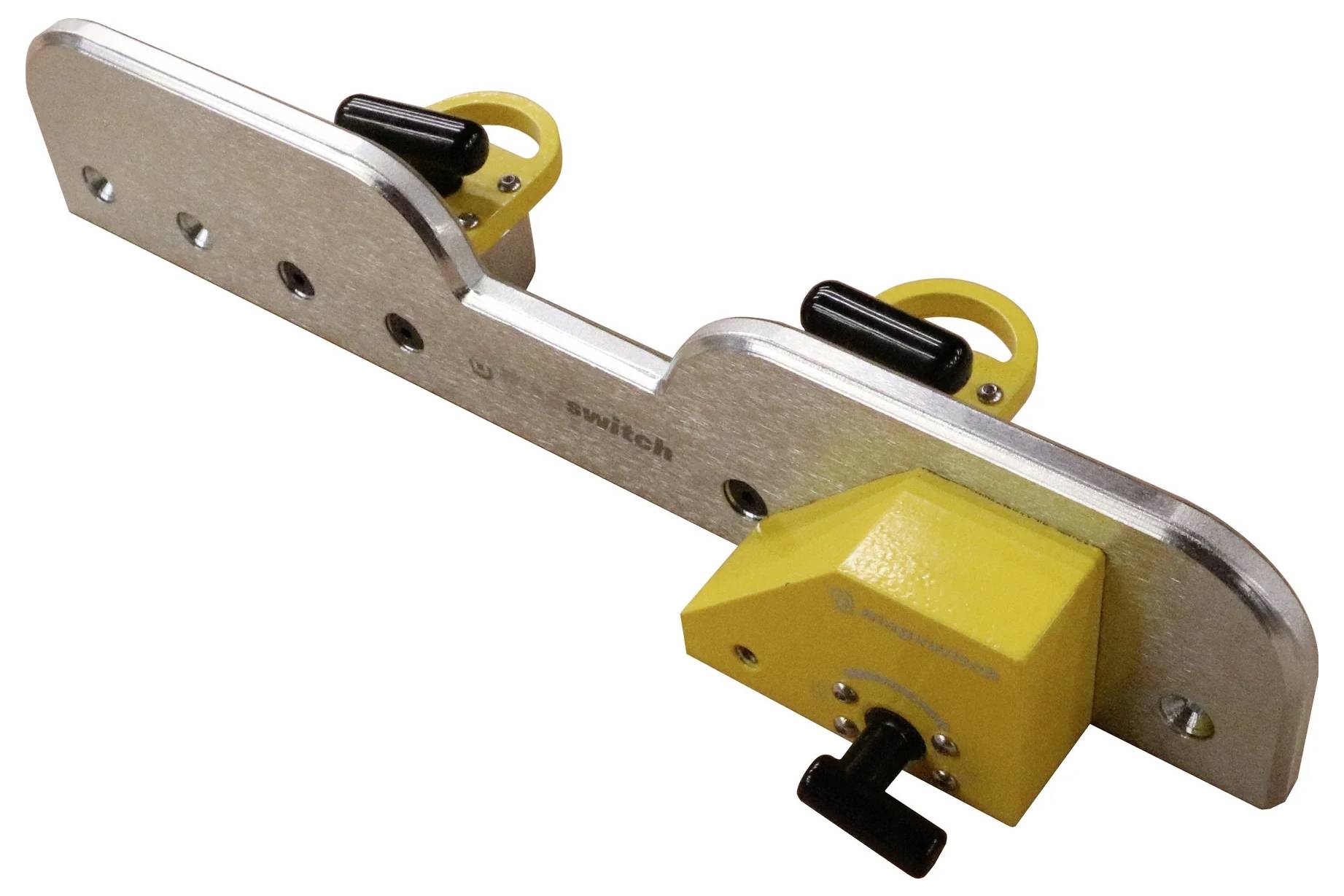

Magswitch 81101375 Plot vŕtačky - 81101375 magnetický doraz

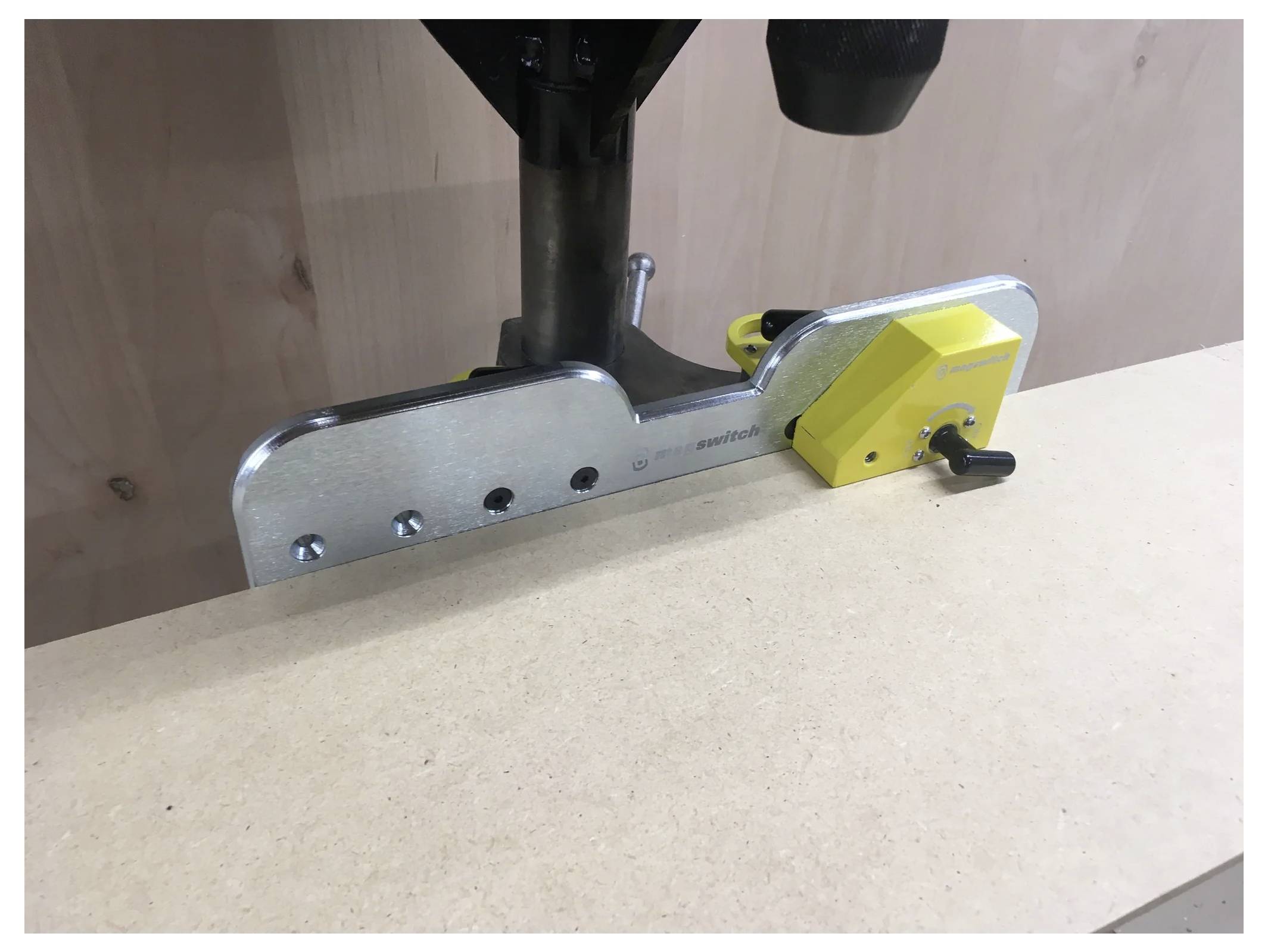

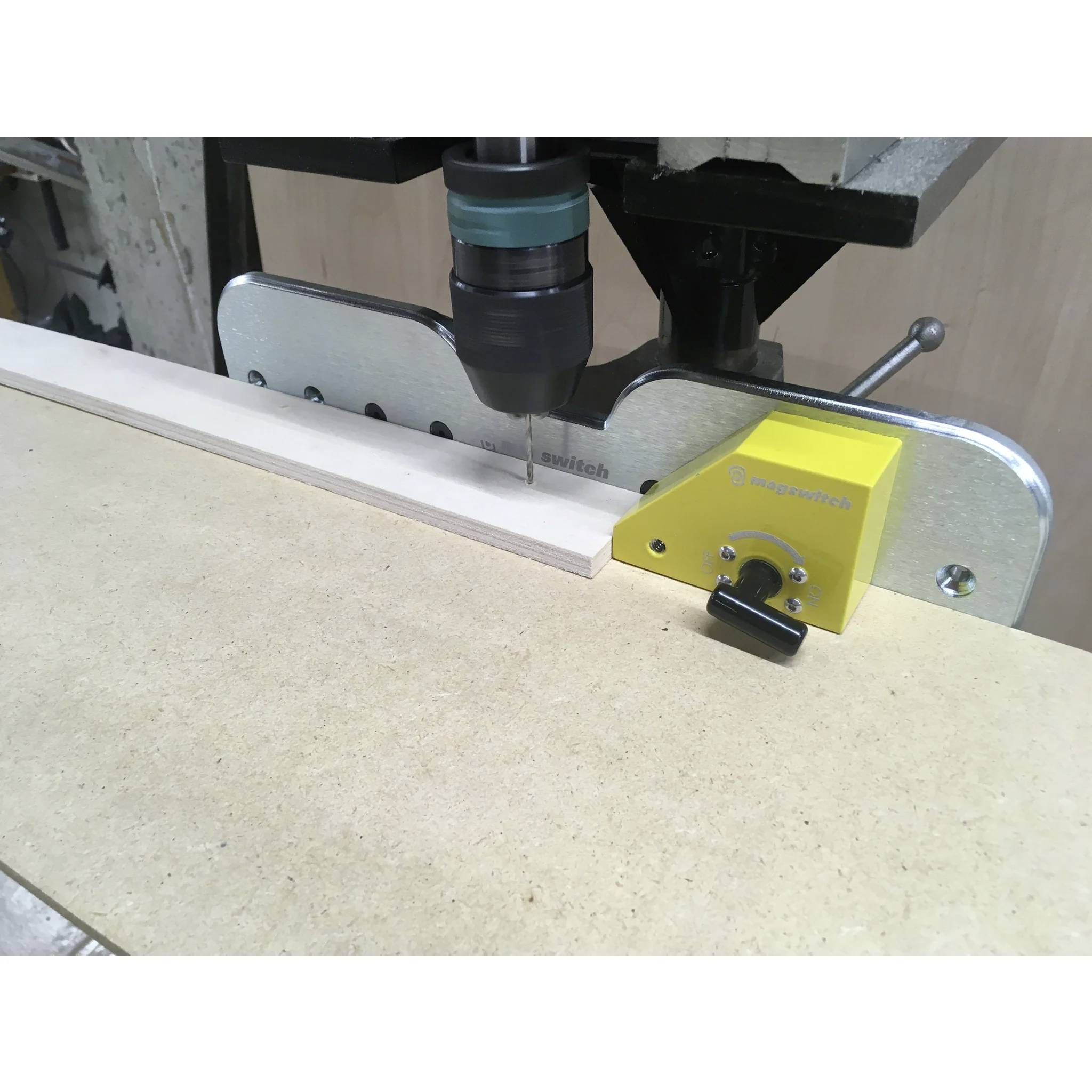

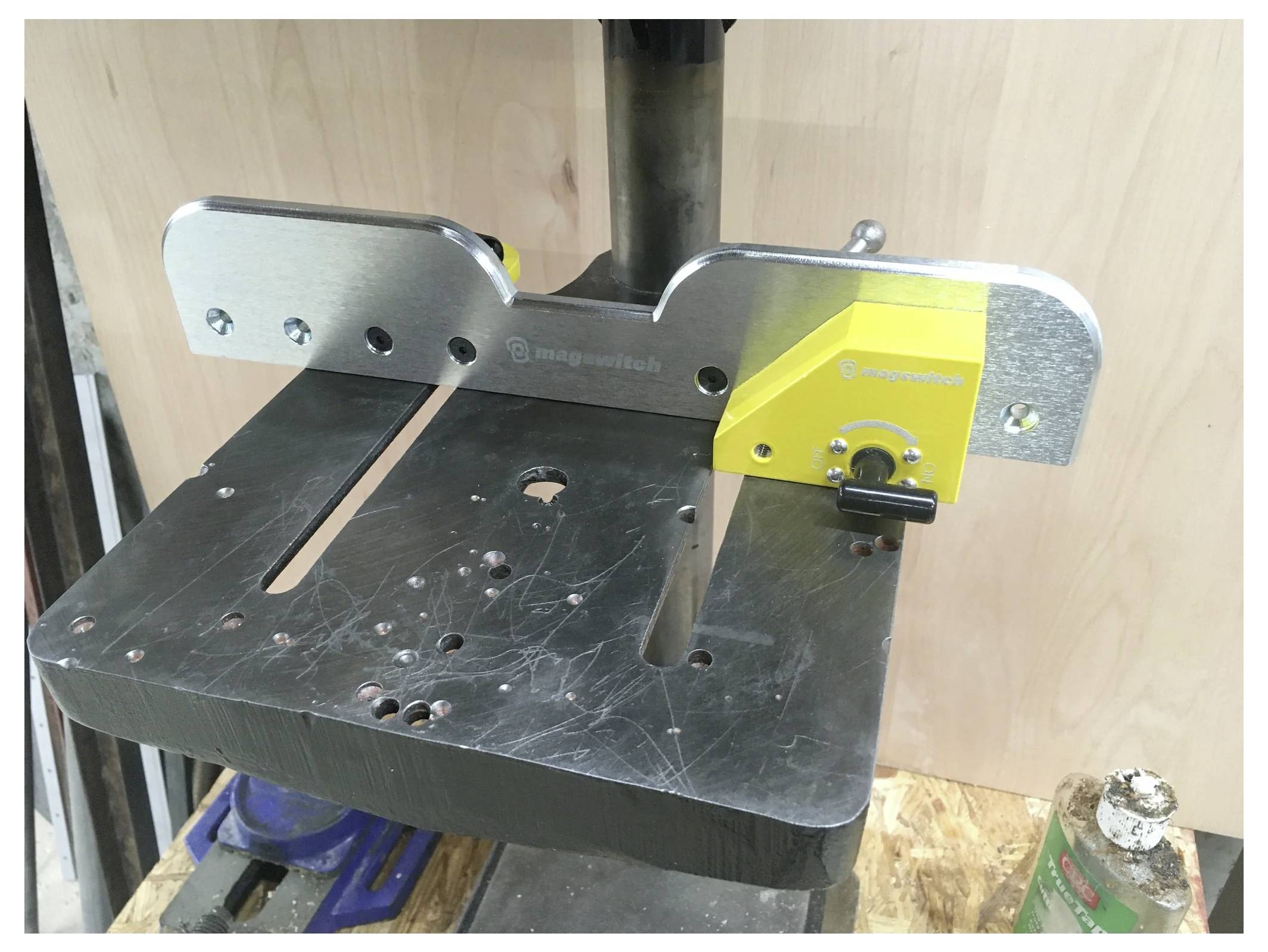

Silné magnety umožňujú rýchle umiestnenie a jemné doladenie dorazu a uľahčujú jeho odstránenie a uskladnenie, keď doraz nie je potrebný. Magnety je možné umiestniť na rôzne miesta na doraze, aby sa zabezpečilo optimálne umiestnenie na menších stoloch vŕtačiek. Robustná vertikálna dorazová doska neprekáža skľučovadlu – ani pri vŕtaní blízko dorazu. Dorazový blok sa dá rýchlo zarovnať so stolom vŕtačky alebo s obetným materiálom pod obrobkom a v prípade nepoužívania sa dá uskladniť, aby sa ušetrilo miesto. Dorazová doska má dĺžku 330 mm a výšku 63,5 mm. Maximálna prídržná sila (odtrhovacia sila) je 132 kg (291,01 libier), maximálna šmyková sila je 19 kg (41,89 libier), hrúbka nasýtenia je 6 mm (0,24 palca), maximálna celková výška je 63,50 mm (2,50 palca), celková dĺžka je 330 mm (12,99 palca), celková šírka je 69,15 mm (2,72 palca) a vlastná hmotnosť je 2 kg (4,41 libier). Plocha magnetického pólu má rozmery 40 x 31 mm (2x) alebo 1,57 x 1,22 palca (2x). V závislosti od hrúbky materiálu vznikajú nasledujúce maximálne sily: pri 0,5 mm (0,02 palca) 16,9 kg (37,32 libier), pri 1,0 mm (0,04 palca) 45,2 kg (99,65 libier), pri 2,0 mm (0,08 palca) 86,4 kg (190,48 libier), pri 3,0 mm (0,12 palca) 117,6 kg (259,26 libier), pri 4,0 mm (0,16 palca) 124,9 kg (275,42 libier), pri 5,0 mm (0,20 palca) 129,5 kg (285,56 libier), pri 6,0 mm (0,24 palca) 132,1 kg (291,16 libier) a pri 50,0 mm (1,97 palca) 132,5 kg (292,05 libier). Bezpečné pracovné zaťaženie (SWL) je maximálna sila delená bezpečnostným faktorom najmenej 5. Uvedené hodnoty boli stanovené v laboratórnych podmienkach s použitím 2-palcovej ocele SAE1018, drsnosti povrchu 63 mikropalcov a optimalizovaných pólových nástavcov. Skutočná prídržná sila a bezpečné pracovné zaťaženie sa môžu líšiť v závislosti od aplikácie. Odporúča sa najskôr otestovať produkt v každej aplikácii a konzultovať s aplikačným technikom spoločnosti Magswitch. Všetky údaje platia pre jednotky s plochými pólovými nástavcami. Hodnoty sa môžu líšiť o ±5 %. Uvedené maximálne hodnoty nie sú bezpečné zdvíhacie sily – pri špecifikácii nástroja je potrebné zohľadniť príslušný bezpečnostný faktor. Spoločnosť Magswitch odporúča pre väčšinu aplikácií bezpečnostný faktor 5:1.
