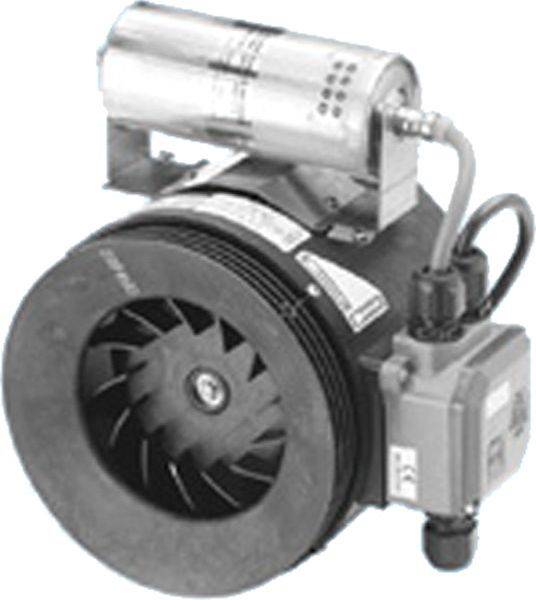

Maico Ventilatoren 0080.0290 ventilátor do rúrky 310 m³/h 180 mm

Verzia: Ex II 2G Ex eb IIB+H2 T4 Gb / Ex II 2G Ex h IIB+H2 T4 Gb. Vhodné pre teplotné triedy T1 až T4 (135°C). Špeciálne vlastnosti: Poloradiálny rúrkový ventilátor, odolný proti výbuchu, stredný plyn. Ochrana proti výbuchu a schválenia podľa ATEX a IECEx. Pre prevádzkové teploty -20 °C< = Ta< = +50 °C. Kvalifikovaný pre všetky plyny a pary Ex skupiny IIA a IIB a tiež pre vodík. Ex ventilátory MAICO spĺňajú bezpečnostné požiadavky európskej smernice RL 2014/34/EU pre zariadenia a ochranné systémy v priestoroch s nebezpečenstvom výbuchu. Pre zóny 1 a 2. Druhy ochrany: e - zvýšená bezpečnosť a c - konštrukčná bezpečnosť. Trieda ochrany IP64. AC verzia. Kryt vyrobený z vysoko kvalitného vodivého plastu, antistatický. Kompaktný dizajn pre obmedzené podmienky inštalácie. Pre montáž do potrubného systému. Jednoduchá inštalácia, pretože smer prítoku je rovnaký ako smer odtoku. Inštalácia možná v akejkoľvek polohe. Obežné koleso: Poloradiálne obežné koleso z vodivého plastu, priaznivé z hľadiska prietoku. Kvalita vyváženia kombinácie motor-obežné koleso G 6.3 podľa kategórie BV-3 podľa ISO 14694. Smer dopravy: Smer dopravy a otáčania sú označené šípkami na skrini ventilátora. Motor: Robustný motor s guľôčkovými ložiskami, bezúdržbový. Kondenzátorový motor s prevádzkovým kondenzátorom inštalovaným na ventilátore pripravený na pripojenie. Prevádzkový režim S1 (nepretržitá prevádzka). Návod na montáž: Prípojky na sacej a výtlačnej strane pre priamu montáž do vetracích potrubí. Redukcie pre pripojenie na rôzne priemery potrubia (nasávací alebo výfukový otvor), pozri príslušenstvo. Aby sa zabránilo prenosu vibrácií do potrubného systému, použite elastické manžety ELM-Ex. Pre ERM 22 Ex..: 2 redukcie na DN 200 sú súčasťou dodávky. Elektrické pripojenie: Svorkovnica namontovaná na skrini ventilátora, odolná proti výbuchu, s káblovou vývodkou. Bezpečnostné pokyny: Nie je povolená regulácia rýchlosti. Ventilátor prevádzkujte iba s menovitým napätím uvedeným na typovom štítku. Prevádzkujte ventilátor s voľným nasávaním alebo výfukom len vtedy, ak je obežné koleso chránené proti dotyku podľa DIN EN ISO 13857. Za týmto účelom nasaďte ochrannú mriežku SGM-Ex Produkt: ERM 18 Ex e, dodávané množstvo: 310 m3/h, otáčky: 2780 1/min, typ obežného kolesa: poloradiálne, regulovateľné otáčky: nie, typ napätia: striedavý prúd , menovité napätie: 230 V, sieťová frekvencia: 50 Hz, Menovitý výkon: 50 W, cosphi: 0,9, Inom: 0,25 A, Imax pri Unom: 0,25 A, trieda ochrany: IP 64, tepelná trieda: B, napájací kábel: 3 / 1,5 mm2, montážna poloha: zvislá / vodorovná , Materiál: oceľový plech, pozinkovaný, materiál puzdra: plast, farba: signálna čierna, podobná RAL 9004, hmotnosť: 3,57 kg, hmotnosť s obalom: 3,83 kg, nominálna šírka: 180 mm, šírka: 262 mm, výška: 252 mm, Hĺbka: 187 mm, Šírka s obalom: 255 mm, Výška s obalom: 190 mm, Hĺbka s obalom: 240 mm, Označenie EX podľa smernice ATEX: Ex II 2 G, Označenie EX podľa normy: Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb, Ta teplota okolia: -20 °C< = Ta< = +50 °C, IA/IN: 2,5, čas tE: 50 sek, prevádzkový režim: S1, Certifikát typovej skúšky ES: TÜV-A 18ATEX0052 X, IECEx EPS 19.0025X, teplotná trieda: T4, kapacita / napätie kondenzátora: 3µF / 280V, tepelná trieda izolačných materiálov tl.: 130 (B)

Tento text bol preložený strojovo.
