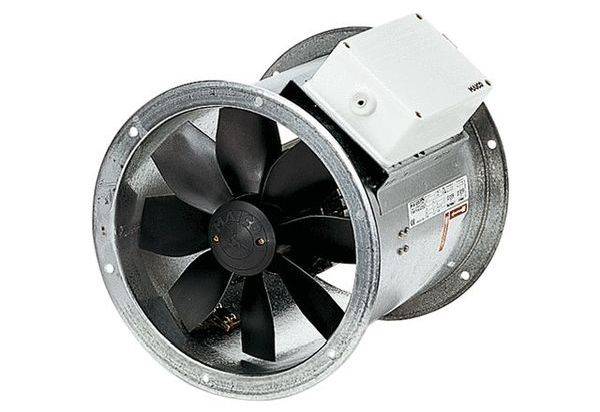

Maico Ventilatoren 0086.0032 axiálny ventilátor 4460 m³/h 450 mm

Rúrková manžeta z pozinkovaného oceľového plechu, s obojstrannou prírubou. 8-lopatkové obežné kolesá vyrobené z polyamidu vystuženého sklenými vláknami. Dynamicky vyvážené v 2 úrovniach, podľa úrovne kvality 6.3, DIN ISO 1940, časť 1. Prírubové otvory podľa DIN EN 12220:1998. DZR 56/6 B a DZR 56/4 B: Prírubové otvory podľa DIN EN 12220:1998. Aby ste zabránili prenosu vibrácií na potrubný systém: Použite elastické spojovacie kusy, nožičky a tlmiče vibrácií. Vysoká trieda ochrany IP55. Výnimka EZR/DZR... D IP 54. Inštalácia možná v akejkoľvek polohe. Motor: asynchrónny motor, regulovateľná rýchlosť. Výnimka: Typ DZR 40/2 B. Nevhodný na dopravu vzduchu nasýteného vodnou parou. Smer dopravy je na zariadení vyznačený smerom otáčania a šípkou smeru dopravy. Reverzná prevádzka: Objemový prietok sa zníži približne o 35 %, ak je smer dopravy abnormálny. Trojfázový motor: séria DZR. Menovité napätie 400 V, 50 Hz. Tepelná ochrana proti preťaženiu ako štandard. Výnimka: Dostupné na požiadanie pre DZR 25/4 D a axiálne rúrkové ventilátory s prepínaním pólov. Pripojenia sú na svorkách bezpotenciálové a musia byť pripojené k úplnému ochrannému spínaču motora, napríklad MV 25, alebo k ovládaciemu obvodu stýkača. Ventilátory s prepínaním pólov: Zabezpečte ochranu proti preťaženiu pomocou úplného ochranného spínača motora, ktorý bude k dispozícii na mieste. Elektrické pripojenie: Externá svorkovnica s káblovými priechodkami. Bezpečnostné pokyny: Ventilátor je možné uviesť do prevádzky len vtedy, ak je zaručená ochrana obežného kolesa pred dotykom podľa DIN EN ISO 13857. Výrobok: DZR 45/6 B, dodávané množstvo: 4460 m3/h, menovité množstvo: 3350 m3 /h / v opt. Účinnosť, tlak pfs, menovitý: 60 Pa - v opt. Účinnosť, otáčky nnominálne: 985 1/min - v opt. Účinnosť, otáčky: 990 1/min, typ obežného kolesa: axiálne, otáčky regulovateľné: áno, reverzibilita: áno, typ napätia: trojfázový prúd, menovité napätie: 400 V, sieťová frekvencia: 50 Hz, menovitý výkon: 160 W / in opt. Účinnosť, Irate: 0,55 A / v opt. Účinnosť, IMax: 0,6 A, krytie: IP 55, tepelná trieda: B, prepínanie pólov: nie, napájací kábel: 7 / 1,5 mm2, montážna poloha: horizontálna / vertikálna, materiál: oceľový plech, pozinkovaný, hmotnosť: 16 kg, menovitá šírka: 450 mm, šírka: 510 mm, výška: 571 mm, hĺbka: 310 mm, A: 458 mm, B: 310 mm, teplota dopravníka pri menovitom prúde: 60 °C, teplota dopravníka pri IMax: 60 ° C, celková účinnosť e: 47,4 %, kategória merania: D, kategória účinnosti: celková, stupeň účinnosti N: 58,9, požadované VSD: nie, rok výroby: viď výrobný štítok, názov výrobcu / úradné evidenčné číslo / sídlo výrobcu : Maico Elektroapparate-Fabrik GmbH / Registrový súd Freiburg, HRB 601233 / Villingen- Schwenningen, PBEP / objem dodávkyBEP / Pfs, BEP: 0,15 kW / 3820 m3/h, nBEP: 985 1/min, špecifický pomer: cca 1, informácie o demontáži a likvidácii: pozri montážny návod, informácie o inštalácii, prevádzke a údržbe : pozri montážny návod, položky používané pri meraní účinnosti, ktoré nie sú popísané v kategórii merania: -, pf, BEP: 67 Pa, hladina akustického výkonu LWA5: 71 dB(A), jednosmerný motor: nepravda
