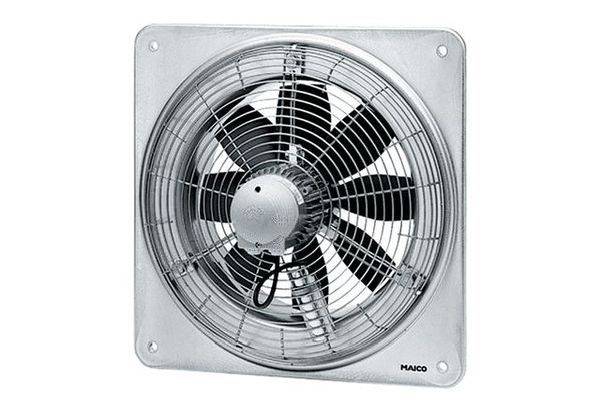

Maico Ventilatoren Maico Nástenné ventilátory 7420 m³/h 600 mm

Ochranná mriežka na sacej strane, žlto chrómovaná, ochrana proti dotyku podľa DIN EN ISO 13857. 8-lopatkové obežné kolesá vyrobené z polyamidu vystuženého sklenými vláknami. Dynamicky vyvážené v 2 úrovniach, podľa úrovne kvality 6.3, DIN ISO 1940, časť 1. Inštalácia možná v akejkoľvek polohe. Smer dopravy: Nasledujúci obrázok znázorňuje smer dopravy: Smer dopravy A: Nasávanie cez motor, štandardné. Smer dopravy B: Fúkanie cez motor, na požiadanie. Smer otáčania, reverzný chod: Pri abnormálnom smere dopravy sa objemový prietok zníži o cca 35 %. Motor: asynchrónny motor. Rýchlosť ovládateľná. Výnimka: Typ EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B a DZS 40/2 B. Obojstranné. Výnimka: Ventilátory s motormi s tieneným pólom (...-E). Nevhodné na čerpanie vzduchu nasýteného vodnou parou. Trojfázový motor: série DZQ a DZS. Menovité napätie 400 V, 50 Hz. Trieda ochrany IP55. Výnimka DZQ/DZS... D IP 54. Tepelná ochrana proti preťaženiu ako štandard. Výnimka: Dostupné na požiadanie pre DZQ/DZS 25/4 D a nástenné axiálne ventilátory s prepínaním pólov. Pripojenia sú na svorkách bezpotenciálové a musia byť pripojené k úplnému ochrannému spínaču motora, napríklad MV 25, alebo k ovládaciemu obvodu stýkača. Ventilátory s prepínaním pólov: Zabezpečte ochranu proti preťaženiu pomocou úplného ochranného spínača motora, ktorý bude k dispozícii na mieste. Motory s prepínaním pólov s rýchlostným pomerom 8/4 alebo 4/2 sú zapojené na Dahlanderovom princípe. Elektrické pripojenie: Na svorkovnicu v koncovom kryte motora. Bezpečnostné pokyny: Ventilátor smie byť uvedený do prevádzky len vtedy, ak je zaručená ochrana obežného kolesa pred dotykom podľa DIN EN ISO 13857. Výrobok: DZQ 60/8 B, prevedenie: štvorcová stenová doska, dodávané množstvo: 7420 m3/h, nomin. objem dodávky: 5250 m3/h / v opt. Účinnosť, tlak pfs, menovitý: 50 Pa - v opt. Účinnosť, otáčky nnominálne: 685 1/min - v opt. Účinnosť, otáčky: 703 1/min, typ obežného kolesa: axiálne, otáčky regulovateľné: áno, reverzibilita: áno, typ napätia: trojfázový prúd, menovité napätie: 400 V, sieťová frekvencia: 50 Hz, menovitý výkon: 243 W / in opt. Účinnosť, Irate: 0,65 A / v opt. Účinnosť, IMax: 0,85 A, krytie: IP 55, tepelná trieda: F, napájací kábel: 7 / 1,5 mm2, miesto montáže: stena / strop, typ montáže: prisadené, montážna poloha: horizontálna / vertikálna, materiál: oceľový plech, pozinkovaný, hmotnosť : 22 kg, menovitá šírka: 600 mm, šírka: 820 mm, výška: 820 mm, hĺbka: 342 mm, A: 652,2 mm, B: 615 mm, teplota dopravníka pri menovitom prúde: -20 ° C až 60 °C, teplota dopravníka pri IMax: -20 °C až 60 °C, celková účinnosť e: 30 %, kategória merania: A, kategória účinnosti: statická, stupeň účinnosti N: 40,2, požadovaný VSD: nie, rok r. výroba: pozri typový štítok, názov výrobcu / oficiálne registračné číslo / miesto výrobcu: Maico Elektroapparate-Fabrik GmbH / Registrový súd vo Freiburgu, HRB 601233 / Villingen-Schwenningen, PBEP / objem dodávkyBEP / Pfs, BEP: 0,243 kW / 5250 m3/h / 50 Pa, nBEP: 685 1/min, špecifický pomer: cca 1 , Informácie o demontáži a likvidácii: pozri návod na montáž, Informácie o inštalácii, prevádzke a údržbe: pozri návod na montáž, Položky použité pri meraní účinnosti, ktoré nie sú popísané podľa kategórie merania: -, Hladina akustického výkonu LWA7: 69 dB(A), Uzatváracia klapka: bez

Tento text bol preložený strojovo.
