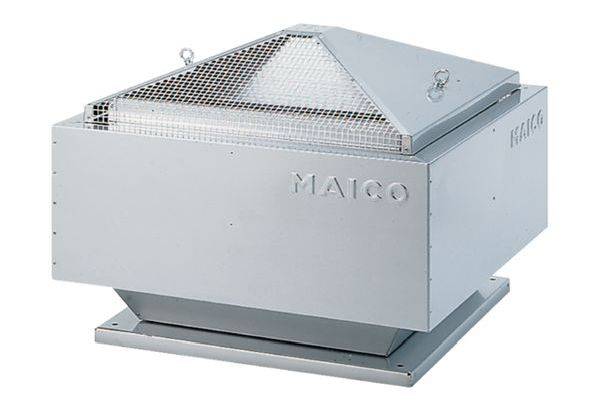

Maico Ventilatoren Maico strešný ventilátor 1390 m³/h 224 mm

Štandardná verzia: Inteligentné možnosti ovládania cez 0-10 V, PWM alebo Modbus. Možnosť externého zapnutia/vypnutia. Spínač opravy stavu Bezpotenciálový kontakt (zaťažiteľný do 230 V/2A). Hlásenie poruchy motora Bezpotenciálový kontakt (možno zaťažiť až 230 V/2A). Atraktívny kryt vyrobený z pozinkovaného oceľového plechu. Pozinkovaná ochranná mriežka na výstupnej strane, ochrana proti dotyku podľa EN ISO 13857. Kryt ľahko odnímateľný pre čistiace práce. Automatické upozornenie na poruchu. Integrovaný opravárenský spínač. Trieda ochrany IP X5. Stabilné transportné oká umožňujú transport žeriavom. Zodpovedá DIN EN 60204-1 a DIN EN 60335-1. Ovládanie: Inteligentné možnosti ovládania cez Modbus, 0-10 V, PWM alebo reguláciu tlaku. Výstup chybových hlásení. Snímač tlaku inštalovaný pripravený na prevádzku v skrini ventilátora pri variantoch PG. Motor a obežné koleso: EC motor, 230 V, 50 Hz, alebo 400 V, 50 Hz. Ochrana proti preťaženiu ako štandard. Nie sú potrebné žiadne opatrenia na ochranu motora. Elektrické pripojenie: Spoločná sieťová prípojka (230 V, 50 Hz alebo 400 V, 50 Hz) pre ventilátor a ovládanie. Sieťové pripojenia každé 3 x 1,5 mm2 (alebo 7 x 1,5 mm3) typu NYM-J. Ovládací kábel od 0,5 mm2. Pripojovacie svorky pre reguláciu otáčok pomocou 0-10 V, PWM alebo potenciometra. Pripojovací terminál pre výstup stavovej rýchlosti (MDR 22 EC, MDR 25 EC, MDR 31 EC). Pripojovacia svorka pre výstup Modbus (MDR 22 EC, MDR 25 EC, MDR 31 EC). Pripojovací terminál pre poruchové hlásenia. Artikel: MDR 22 EC, dodávané množstvo: 2440 m3/h, menovité dodávané množstvo: 1390 m3/h / v opt. Účinnosť, tlak pfs, menovitý: 520 Pa - v opt. Účinnosť, otáčky nnominálne: 2860 1/min - v opt. Účinnosť, typ obežného kolesa: radiálne, otáčky regulovateľné: áno, reverzibilita: nie, typ napätia: striedavý prúd, menovité napätie: 230 V, sieťová frekvencia: 50 Hz, menovitý výkon: 407 W / v opt. Účinnosť, Irate: 1,79 A / v opt. Účinnosť, IMax: 1,9 A, krytie: IP 55, tepelná trieda: F, výmena pólov: nie, miesto montáže: strecha, montážna poloha: zvislá, hmotnosť: 25,66 kg, hmotnosť s obalom: 28,15 kg, otočné: nie, Nominálna šírka: 224 mm, šírka: 550 mm, výška: 437 mm, hĺbka: 550 mm, šírka s obalom: 590 mm, výška s obalom: 460 mm, hĺbka s obalom: 590 mm, teplota dopravníka pri IMax: -25 ° C do 60 °C, teplotná trieda: F, celková účinnosť e: 49,3 %, stupeň účinnosti N: 77,4, rok výroby: pozri výrobný štítok, názov výrobcu / úradné evidenčné číslo / miesto sídla výrobcu: Maico Elektroapparate-Fabrik GmbH / Registrový súd Freiburg, HRB 601233, PBEP / Objem dodávkyBEP / Pfs, BEP: 0,407 kW / 1390 m3/h / 520 Pa, Informácie o demontáži a likvidácii: pozri návod na montáž, Informácie o inštalácii, prevádzke a údržbe: pozri návod na montáž, Položky používané pri meraní účinnosti, ktoré nie sú zahrnuté v kategórii Opísaná merania je: -, hladina akustického výkonu LWA5: 79 dB
