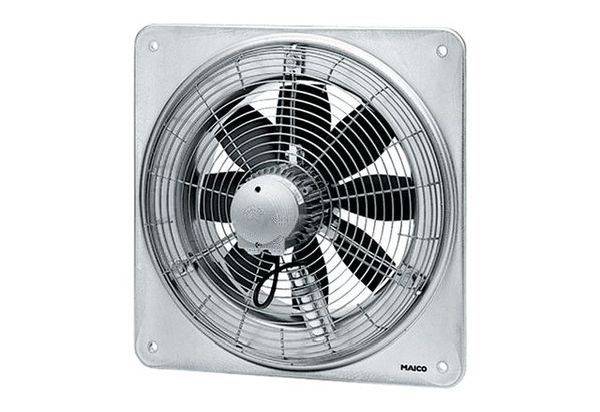

Maico Ventilatoren Nástenné ventilátory 600 mm

Ochranná mriežka na sacej strane, žlto chrómovaná, ochrana proti dotyku podľa DIN EN ISO 13857. 8-lopatkové obežné kolesá vyrobené z polyamidu vystuženého sklenými vláknami. Dynamicky vyvážené v 2 úrovniach, podľa úrovne kvality 6.3, DIN ISO 1940, časť 1. Inštalácia možná v akejkoľvek polohe. Smer dopravy: Nasledujúci obrázok znázorňuje smer dopravy: Smer dopravy A: Nasávanie cez motor, štandardné. Smer dopravy B: Fúkanie cez motor, na požiadanie. Smer otáčania, reverzný chod: Pri abnormálnom smere dopravy sa objemový prietok zníži o cca 35 %. Motor: asynchrónny motor. Rýchlosť ovládateľná. Výnimka: Typ EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B a DZS 40/2 B. Obojstranné. Výnimka: Ventilátory s motormi s tieneným pólom (...-E). Nevhodné na čerpanie vzduchu nasýteného vodnou parou. Trojfázový motor: série DZQ a DZS. Menovité napätie 400 V, 50 Hz. Trieda ochrany IP55. Výnimka DZQ/DZS... D IP 54. Tepelná ochrana proti preťaženiu ako štandard. Výnimka: Dostupné na požiadanie pre DZQ/DZS 25/4 D a nástenné axiálne ventilátory s prepínaním pólov. Pripojenia sú na svorkách bezpotenciálové a musia byť pripojené k úplnému ochrannému spínaču motora, napríklad MV 25, alebo k ovládaciemu obvodu stýkača. Ventilátory s prepínaním pólov: Zabezpečte ochranu proti preťaženiu pomocou úplného ochranného spínača motora, ktorý bude k dispozícii na mieste. Motory s prepínaním pólov s rýchlostným pomerom 8/4 alebo 4/2 sú zapojené na Dahlanderovom princípe. Elektrické pripojenie: Na svorkovnicu v koncovom kryte motora. Bezpečnostné pokyny: Ventilátor smie byť uvedený do prevádzky len vtedy, ak je zaručená ochrana proti dotyku obežného kolesa podľa DIN EN ISO 13857. Výrobok: DZQ 60/84 B, prevedenie: štvorcová stenová doska, dodávané množstvo: 7490 m3/h / 14970 m3/h, objem dodávky menovitý : 5480 m3/h / 10790 m3/h / v opt. Účinnosť, tlak pfs, menovitý: 52 Pa - 210 Pa - v opt. Účinnosť, otáčky nnominálne: 720 1/min - 1425 1/min - v opt. Účinnosť, otáčky: 727 1/min / 1449 1/min, typ obežného kolesa: axiálne, otáčky regulovateľné: áno, reverzibilita: áno, typ napätia: trojfázový prúd, menovité napätie: 400 V, sieťová frekvencia: 50 Hz, menovitý výkon : 250 W / 1600 W / v opt. Účinnosť, Irate: 1 A / 3 A / v opt. Účinnosť, IMax: 4,3 A, krytie: IP 55, tepelná trieda: F, spínanie pólov: áno, počet pólov pri vysokej rýchlosti: 4, počet pólov pri nízkej rýchlosti: 8, napájací kábel: 7 / 1,5 mm2, miesto montáže: stena / strop , Typ montáže: nástenná, montážna poloha: horizontálna / vertikálna, materiál: oceľový plech, pozinkovaný, hmotnosť: 32,9 kg, nominálna šírka: 600 mm, šírka: 820 mm, výška: 820 mm, hĺbka : 401 mm, teplota dopravníka pri menovitom prúde: -20 °C až 60 °C, teplota dopravníka pri IMax: -20 °C až 60 °C, celková účinnosť e: 39,3 %, kategória merania: A, kategória účinnosti: statická, stupeň účinnosti N: 44,4, VSD požadované: nie, rok výroby: pozri typový štítok, názov výrobcu / úradné registračné číslo / miesto sídla výrobcu: Maico Elektroapparate-Fabrik GmbH / Registrový súd Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / objem dodávkyBEP / Pfs, BEP: 1,6 kW / 10790 m3/h / 210 Pa, nBEP : 1425 1/min, špecifický pomer: cca 1, informácie o demontáži a likvidácii: pozri montážny návod, informácie o inštalácii, prevádzke a údržbe : pozri montážny návod, predmety použité pri meraní účinnosti, ktoré nie sú popísané v kategórii merania: - , hladina akustického výkonu LWA7: 71 dB(A) / 87 dB(A), uzávierka: bez
