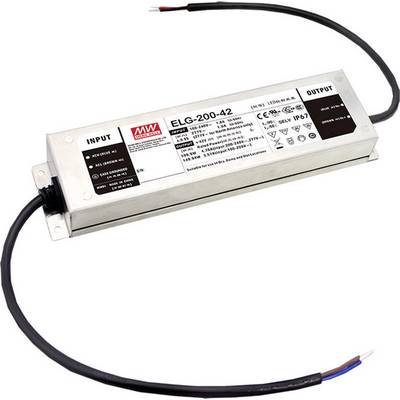

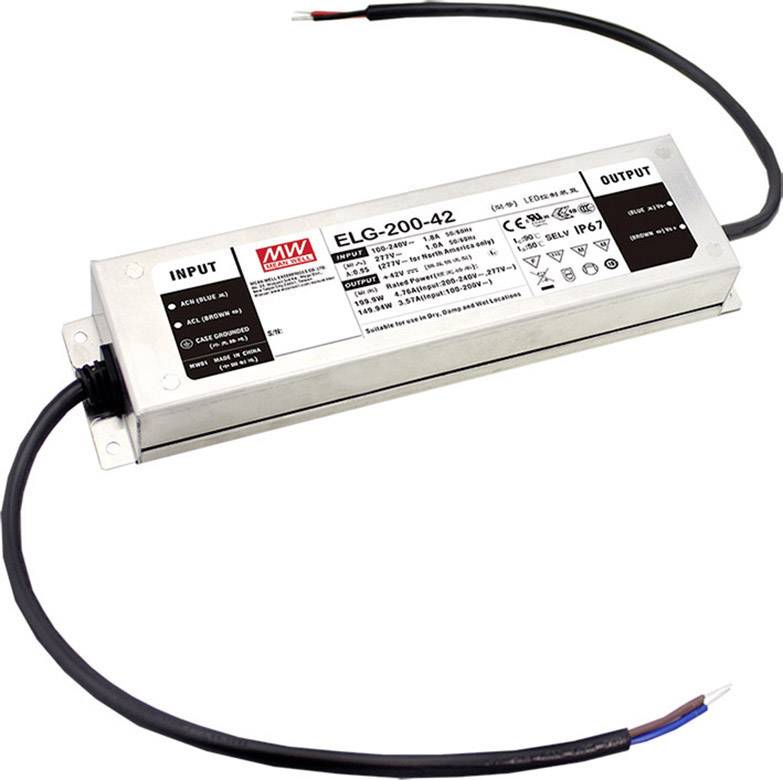

MEAN WELL ELG-200-42AB-3Y LED driver konštantné napätie 199.9 W 2.38 - 4.76 A 39 - 45 V/DC stmievací funkcie 3v1, montáž
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
8 Ks
Zobraziť alternatívy
Počet
Celkom (63,99 € / kus)
€
Už len 8 Ks skladom!
Hlavné benefity
Spínaný napájací zdroj LEDELG-200-42AB-3Y
- Konštantné napätie
- nezávislé ovládacie zariadenie
- Kovový kryt
- Široký rozsah vstupu
- Ochrana proti preťaženiu prostredníctvom súčasného obmedzenia, automatické obnovenie
- chránené proti skratu, preťaženiu, prepätiu, prehriatiu
- vstavaný obvod PFC
- vhodné pre LED osvetlenie
- SELV kompatibilný
- Bezpečnostné normy: EN61347-1, EN61347-2-13 a ďalšie
- Normy EMC: EN55015, EN61000-3-2 trieda C, EN61000-3-3, EN61547 a ďalšie
- zodpovedá úrovni 6kV prepäťovej imunity
- IP65, výstupné napätie a prúdové obmedzenie nastaviteľné pomocou vnútorného potenciometra na spodnej strane krytu, stmievanie pomocou ovládacieho vedenia, stmievanie funkcie 3 v 1 (potenciometer 0 ... 10V DC, PWM, 100k Ohm)
- Ochranný vodič je implementovaný v primárnom kábli
Technické parametre
- Kategória výrobku
LED driver
- Prevedenie
konštantné napätie
- Rozmer.
(d x š x v) 244 x 71 x 37.5 mm
- Farba
kov
- Výstupné napätie (max.)
45 V/DC
- Výstupné napätie (min.)
39 V/DC
- Kontrolná značka
SELV, UL, MM, ENEC, CB
- Výstupný prúd (max.)
4.76 A
- Výstupný prúd (max.) - zaokrúhlený
4.76 A
- Prevádzkové napätie
230 V/AC
115 V/AC
- Trieda bezpečnosti
I
- Vlastnosti LED ovládače
stmievací funkcie 3v1
montáž na nehorľavom povrchu
schválenie nábytku
outdoorový
PFC spínacie obvod
stmievateľný
nastaviteľný
ochrana proti prepätiu
prepätia
IP65
- Pripojenie
kábel, otvorené konce
- Výkon (max.)
199.9 W
- Počet výstupov
1 x
- Počet vstupov
1 x
- Výstupný prúd (min.)
2.38 A
- Vstupné napätie (max.)
305 V/AC
431 V/DC
- Vstupné napätie (min.)
100 V/AC
142 V/DC
- Hmotnosť
1220 g
- Rozsah výkonu
199.9 W (max)
- Typ
Taktovaný
- Šírka
71 mm
- V
37.5 mm
- Dĺžka
244 mm
- Max. teplota
+90 °C
- Min. teplota
-40 °C
Na stiahnutie
Datasheet
Datasheet 2113449 MEAN WELL ELG-200-42AB-3Y LED driver konštantné napätie 199.9 W 2.38 - 4.76 A 39 - 45 V/DC stmievací funkcie 3v1, montáž
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2113449 MEAN WELL ELG-200-42AB-3Y LED driver konštantné napätie 199.9 W 2.38 - 4.76 A 39 - 45 V/DC stmievací funkcie 3v1, montáž
Záručné podmienky
Záručné podmienky 2113449 MEAN WELL ELG-200-42AB-3Y LED driver konštantné napätie 199.9 W 2.38 - 4.76 A 39 - 45 V/DC stmievací funkcie 3v1, montáž
Popis
V sérii ELG od spoločnosti MEAN WELL máme v našej ponuke napájacie zdroje LED, ktoré sa vyznačujú rôznorodosťou.
S časom nastavenia menej ako 500 ms a pohotovostnou spotrebou menej ako 0,5 W spĺňajú napájacie zdroje série ELG aj limitnú hodnotu smernice o ekodizajne 2009/125 / ES, ktorá bola sprísnená v septembri 2016.
Tento text bol preložený strojovo.
S časom nastavenia menej ako 500 ms a pohotovostnou spotrebou menej ako 0,5 W spĺňajú napájacie zdroje série ELG aj limitnú hodnotu smernice o ekodizajne 2009/125 / ES, ktorá bola sprísnená v septembri 2016.
Tento text bol preložený strojovo.
Prevedenie
- Konštantné napätie nezávislé prevodové ústrojenstvo kovový kryt široká škála ochrana pred preťažením prostredníctvom obmedzenia prúdu, automatické zotavenie chránené proti skratu, preťaženiu, prepätiu, prehriatiu, vstavaný obvod PFC, SELV kompatibilný s IP65, výstupné napätie a prúdové obmedzenie nastaviteľné pomocou vnútorného potenciometra na spodnej strane krytu, stmievanie cez Ovládacie vedenie, funkcia stmievania 3 v 1 (0 ... 10 V DC, PWM, potenciometer 100 k Ohm)
- Ochranný vodič implementovaný v primárnom kábli
Rady
Dôležitá informácia!
Prosím, nenahrávajte príliš malý vodič LED / transformátor LED!
Vyberte ovládač LED / transformátor LED, ktorý má asi 1/3 viac energie (wattov).
Rozhodujúce pre zaťaženie ovládača LED nie je príkon špecifikovaný výrobcom LED, ale skutočná spotreba prúdu (ampér) LED.
Je potrebné vziať do úvahy, že nábehový prúd je oveľa vyšší.
Na inštaláciu iba v zariadeniach.
