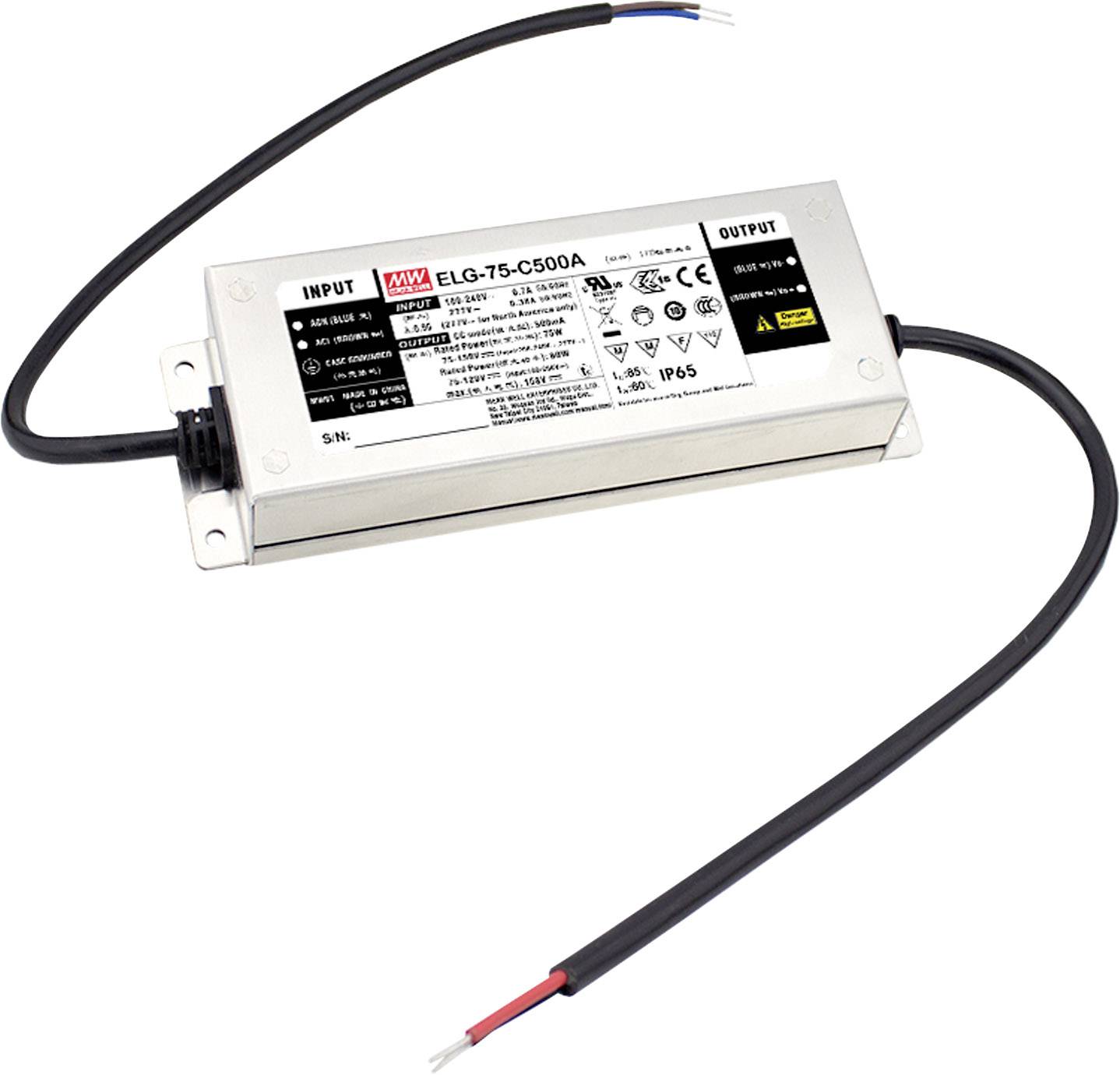

MEAN WELL ELG-75-C350B-3Y LED driver konštantný prúd 74.9 W 350 mA 107 - 214 V/DC stmievací funkcie 3v1, stmievateľný, m
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
4 Ks
Počet
Celkom (37,99 € / kus)
37,99 €
s DPH
Už len 4 Ks skladom!
Hlavné benefity
ELG-75-C350B-3Y
- IP67
- Stmievanie po vykonanej riadiacej linke, funkcia stmievania 3 v 1 (0 ... 10 V DC, PWM, potenciometer 100 k Ohm)
- Ochranný vodič je implementovaný v primárnom kábli
- Konštantný prúd
- nezávislé ovládacie zariadenie
- Široký rozsah vstupu
- Kovový kryt
- Ochrana proti preťaženiu prostredníctvom súčasného obmedzenia, automatické obnovenie
- chránené proti skratu, preťaženiu, prepätiu, prehriatiu
- vstavaný obvod PFC
- vhodné pre LED osvetlenie
- SELV kompatibilný
- Bezpečnostné normy: EN61347-1, EN61347-2-13 a ďalšie
- Normy EMC: EN55015, EN61000-3-2 trieda C, EN61000-3-3, EN61547 a ďalšie
- zodpovedá úrovni 6kV prepäťovej imunity
Technické parametre
- Kategória výrobku
LED driver
- Prevedenie
konštantný prúd
- Rozmer.
(d x š x v) 180 x 63 x 35.5 mm
- Farba
kov
- Výstupné napätie (max.)
214 V/DC
- Výstupné napätie (min.)
107 V/DC
- Kontrolná značka
CB, MM, UL, ENEC
- Výstupný prúd (max.)
350 mA
- Výstupný prúd (max.) - zaokrúhlený
350 mA
- Prevádzkové napätie
230 V/AC
115 V/AC
- Vlastnosti LED ovládače
stmievací funkcie 3v1
stmievateľný
montáž na nehorľavom povrchu
schválenie nábytku
outdoorový
PFC spínacie obvod
ochrana proti prepätiu
prepätia
IP67
- Pripojenie
kábel, otvorené konce
- Výkon (max.)
74.9 W
- Počet výstupov
1 x
- Počet vstupov
1 x
- Vstupné napätie (max.)
305 V/AC
431 V/DC
- Vstupné napätie (min.)
100 V/AC
142 V/DC
- Hmotnosť
800 g
- Rozsah výkonu
74.9 W (max)
- Typ
Taktovaný
- Šírka
63 mm
- V
35.5 mm
- Dĺžka
180 mm
- Max. teplota
+85 °C
- Min. teplota
-40 °C
Na stiahnutie
Datasheet
Datasheet 2176596 MEAN WELL ELG-75-C350B-3Y LED driver konštantný prúd 74.9 W 350 mA 107 - 214 V/DC stmievací funkcie 3v1, stmievateľný, m
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2176596 MEAN WELL ELG-75-C350B-3Y LED driver konštantný prúd 74.9 W 350 mA 107 - 214 V/DC stmievací funkcie 3v1, stmievateľný, m
Záručné podmienky
Záručné podmienky 2176596 MEAN WELL ELG-75-C350B-3Y LED driver konštantný prúd 74.9 W 350 mA 107 - 214 V/DC stmievací funkcie 3v1, stmievateľný, m
Popis
V sérii ELG od spoločnosti MEAN WELL máme v našej ponuke napájacie zdroje LED, ktoré sa vyznačujú rôznorodosťou. Okrem známych verzií CV + CC (konštantné napätie a konštantný prúd) a CC ako analógovej stmievateľnej a nestmievateľnej verzie je k dispozícii aj verzia DA, ktorú je možné digitálne ovládať prostredníctvom Dali zbernice. S časom nastavenia menej ako 500 ms a pohotovostnou spotrebou menej ako 0,5 W spĺňajú napájacie zdroje série ELG aj limitnú hodnotu smernice o ekodizajne 2009/125 / ES, ktorá bola sprísnená v septembri 2016.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Stmievanie IP67 pomocou ovládacieho vedenia, funkcia stmievania 3 v 1 (0 ... 10 V DC, PWM, 100 k Ohm potenciometer) ochranný vodič v primárnom kábli konštantný prúd nezávislý regulačný prevod široký rozsah vstupná ochrana kovového krytu pred preťažením prostredníctvom obmedzenia prúdu, automatické obnovenie chránené proti skratu , Preťaženie, prepätie, prehriatie
- vstavaný obvod PFC
- vhodný pre aplikácie na osvetlenie LED
- kompatibilný s SELV
- zodpovedá úrovni odolnosti voči prepätiu 6 kV
Rady
Dôležitá informácia!
Prosím, nenahrávajte príliš malý vodič LED / transformátor LED!
Vyberte ovládač LED / transformátor LED, ktorý má asi 1/3 viac energie (wattov).
Rozhodujúce pre zaťaženie ovládača LED nie je príkon špecifikovaný výrobcom LED, ale skutočná spotreba prúdu (ampér) LED.
Je potrebné vziať do úvahy, že nábehový prúd je oveľa vyšší.
