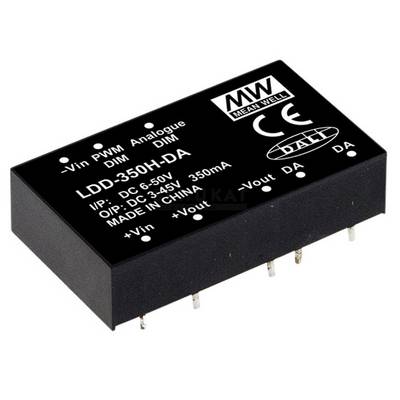

MEAN WELL LDD-350H-DA LED driver konštantný prúd 350 mA 3 - 45 V/DC stmievateľný, dali, ochrana proti prepätiu, prepätia
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
29 Ks
Počet
Celkom (18,99 € / kus)
€
Hlavné benefity
LDD-350H-DA
- DC / DC zostupný prevodník
- Výstup konštantného prúdu
- široký rozsah vstupného napätia
- vstavaný filter EMI (podľa EN55015 a FCC časť 15)
- integrovaný PWM a diaľkový ovládač ON / OFF
- Ochrana proti skratu a prehriatiu
- kompaktný dizajn (IP67)
- Materiál na zalievanie: Epoxy (UL94-V0)
- vhodné na ovládanie LED osvetlenia
- LDD-_H: Verzia s spájkovacími kolíkmi
- LDD-_DA: s DALI
Technické parametre
- Kategória výrobku
LED driver
- Prevedenie
konštantný prúd
- Rozmer.
(d x š x v) 40.6 x 23.5 x 10.1 mm
- Farba
čierna
- Výstupné napätie (max.)
45 V/DC
- Výstupné napätie (min.)
3 V/DC
- Výstupný prúd (max.)
350 mA
- Výstupný prúd (max.) - zaokrúhlený
350 mA
- Vlastnosti LED ovládače
stmievateľný
dali
ochrana proti prepätiu
prepätia
IP65
- Pripojenie
piny
- Počet výstupov
1 x
- Počet vstupov
1 x
- Vstupné napätie (max.)
50 V/DC
- Vstupné napätie (min.)
6 V/DC
- Vstupy
1
- Hmotnosť
18 g
- Šírka
23.5 mm
- V
10.1 mm
- Dĺžka
40.6 mm
- Max. teplota
+85 °C
- Min. teplota
-40 °C
Na stiahnutie
Datasheet
Datasheet 1837971 MEAN WELL LDD-350H-DA LED driver konštantný prúd 350 mA 3 - 45 V/DC stmievateľný, dali, ochrana proti prepätiu, prepätia
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1837971 MEAN WELL LDD-350H-DA LED driver konštantný prúd 350 mA 3 - 45 V/DC stmievateľný, dali, ochrana proti prepätiu, prepätia
Záručné podmienky
Záručné podmienky 1837971 MEAN WELL LDD-350H-DA LED driver konštantný prúd 350 mA 3 - 45 V/DC stmievateľný, dali, ochrana proti prepätiu, prepätia
Popis
S cieľom splniť rastúce požiadavky trhu LED s inteligentnými ovládacími prvkami DALI vyvinula spoločnosť MEAN WELL sériu ovládačov LED DC / DC s funkciou stlmenia DALI LDD-H-DA.
Séria LDD-H-DA je krokový prevodník s konštantným prúdom so vstupným napätím 6 až 50 V DC a výstupným napätím 3 až 45 V DC. Rozsah výstupného prúdu pokrýva 350 až 1400 mA s funkciou stlmenia DALI, a teda spĺňa požiadavky inteligentného riadenia DALI v osvetľovacom systéme. Verzia s kolíkom (LDD-H-DA) aj káblová verzia (LDD-HW-DA) sú úplne zapuzdrené a vodotesné a prachotesné podľa IP65. Model LDD-H-DA má navyše integrovanú funkciu PWM a analógového stmievania a diaľkové ovládanie ZAP / VYP. Výstupný prúd je možné nastaviť pomocou funkcie PWM.
MED WELL LDD-H-DA je možné použiť na jednosmernom výstupe LED ovládača a dodáva konštantný prúd, ktorý stabilizuje prúd LED svetiel a predlžuje ich životnosť. Tento produkt je vynikajúci pre vnútorné a vonkajšie osvetlenie LED systémy, ako sú pouličné, krajinné a tunelové osvetlenie, osvetlenie domácnosti a kancelárie atď
Tento text bol preložený strojovo.
Séria LDD-H-DA je krokový prevodník s konštantným prúdom so vstupným napätím 6 až 50 V DC a výstupným napätím 3 až 45 V DC. Rozsah výstupného prúdu pokrýva 350 až 1400 mA s funkciou stlmenia DALI, a teda spĺňa požiadavky inteligentného riadenia DALI v osvetľovacom systéme. Verzia s kolíkom (LDD-H-DA) aj káblová verzia (LDD-HW-DA) sú úplne zapuzdrené a vodotesné a prachotesné podľa IP65. Model LDD-H-DA má navyše integrovanú funkciu PWM a analógového stmievania a diaľkové ovládanie ZAP / VYP. Výstupný prúd je možné nastaviť pomocou funkcie PWM.
MED WELL LDD-H-DA je možné použiť na jednosmernom výstupe LED ovládača a dodáva konštantný prúd, ktorý stabilizuje prúd LED svetiel a predlžuje ich životnosť. Tento produkt je vynikajúci pre vnútorné a vonkajšie osvetlenie LED systémy, ako sú pouličné, krajinné a tunelové osvetlenie, osvetlenie domácnosti a kancelárie atď
Tento text bol preložený strojovo.
Prevedenie
- DC / DC redukčný menič s konštantným prúdovým výstupom, široký rozsah vstupného napätia, zabudovaný filter EMI (podľa EN55015 a FCC časť 15), integrovaný PWM a ochrana diaľkového ovládača ZAP / VYP proti: kompaktný dizajn proti skratu a nadmernej teplote (IP67) Materiál zalievania: epoxid (UL94-V0) vhodný na ovládanie LED osvetlenia LDD-_H: verzia s spájkovacími kolíkmi LDD-_DA: s DALI
Rady
Dôležitá informácia!
Prosím, nenahrávajte príliš malý vodič LED / transformátor LED!
Vyberte ovládač LED / transformátor LED, ktorý má asi 1/3 viac energie (wattov).
Rozhodujúce pre zaťaženie ovládača LED nie je príkon špecifikovaný výrobcom LED, ale skutočná spotreba prúdu (ampér) LED.
Je potrebné vziať do úvahy, že nábehový prúd je oveľa vyšší.
