MEAN WELL LED driver konštantný prúd 99.75 W 525 - 1050 mA 48 - 95 V/DC stmievací funkcie 3v1, montáž na nehorľavom povr

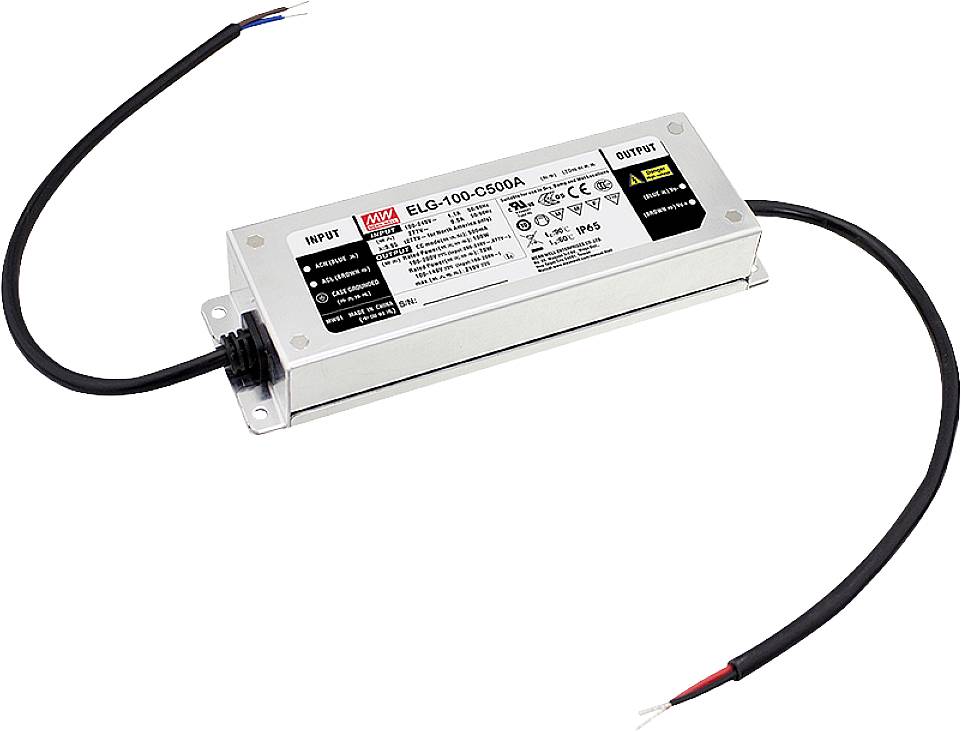

LED driver s kovovým krytom, model ELG-100-C500A. Zobrazuje vstupné a výstupné káble spolu s technickými špecifikáciami na štítku.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Ut 3. 11.

Počet

Celkom (38,20 € / kus)

38,20 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Spínané zdroje napájania LED MEANWELL, séria kovových puzdier ELG-100-C, krytie IP65, jeden výstup, CC výstup: 100 W.

Obmedzenie prúdu nastaviteľné pomocou interného potenciometra na spodnej strane krytu, stmievanie pomocou ovládacieho vedenia, funkcia stmievania 3 v 1 (potenciometer 0 ... 10 V ss., PWM, 100 kOhm)
Konštantný prúd
nezávislé predradené zariadenie
Široký rozsah vstupu
Kovový kryt
Ochrana proti preťaženiu prostredníctvom obmedzenia prúdu, automatické zotavenie
chránené proti skratu, preťaženiu, prepätiu, prehriatiu
zabudovaný obvod PFC
vhodné pre aplikácie LED osvetlenia
V súlade so štandardom SELV
zodpovedá úrovni odolnosti proti prepätiu 6 kV
Tento text bol preložený strojovo.

Technické parametre

Kategória výrobku: LED driver

Prevedenie: konštantný prúd

Rozmer.: (d x š x v) 199 x 63 x 35.5 mm

Farba: kov

Výstupné napätie (max.): 95 V/DC

Výstupné napätie (min.): 48 V/DC

Kontrolná značka: MM, ENEC, UL, EAC, CB

Výstupný prúd (max.): 1050 mA

Výstupný prúd (max.) - zaokrúhlený: 1.05 A

Prevádzkové napätie: 230 V/AC
115 V/AC

Vlastnosti LED ovládače: stmievací funkcie 3v1
montáž na nehorľavom povrchu
schválenie nábytku
outdoorový
PFC spínacie obvod
stmievateľný
nastaviteľný
prepätia

: IP65

Pripojenie: kábel, otvorené konce

Výkon (max.): 99.75 W

Počet výstupov: 1 x

Výstupný prúd (min.): 525 mA

Vstupné napätie (max.): 305 V/AC
431 V/DC

Vstupné napätie (min.): 100 V/AC
142 V/DC

Hmotnosť: 850 g

Výkon (min.): 70.35 W

Rozsah výkonu: 70.35 do 99.75 W

Typ: Taktovaný

Šírka: 63 mm

V: 35.5 mm

Dĺžka: 199 mm

Max. teplota: +90 °C

Min. teplota: -40 °C

Na stiahnutie

Datasheet

Datasheet 2246316 MEAN WELL LED driver konštantný prúd 99.75 W 525 - 1050 mA 48 - 95 V/DC stmievací funkcie 3v1, montáž na nehorľavom povr

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2246316 MEAN WELL LED driver konštantný prúd 99.75 W 525 - 1050 mA 48 - 95 V/DC stmievací funkcie 3v1, montáž na nehorľavom povr

Záručné podmienky

Záručné podmienky 2246316 MEAN WELL LED driver konštantný prúd 99.75 W 525 - 1050 mA 48 - 95 V/DC stmievací funkcie 3v1, montáž na nehorľavom povr

Popis

Prevedenie

Obmedzenie prúdu nastaviteľné pomocou interného potenciometra na spodnej strane krytu, stmievanie pomocou ovládacieho vedenia, funkcia stmievania 3 v 1 (potenciometer 0 ... 10 V ss., PWM, 100 k Ohm) konštantný prúd nezávislý predradník, širokopásmový vstup, ochrana proti preťaženiu kovového krytu cez obmedzenie prúdu, automatické zotavenie chránené proti skratu, preťaženiu, prepätiu, prehriatiu
zabudovaný obvod PFC
zodpovedá úrovni odolnosti proti prepätiu 6 kV
