MEAN WELL MFM-20-12 spínaný zdroj 12 V/DC 1.8 A 21.6 W

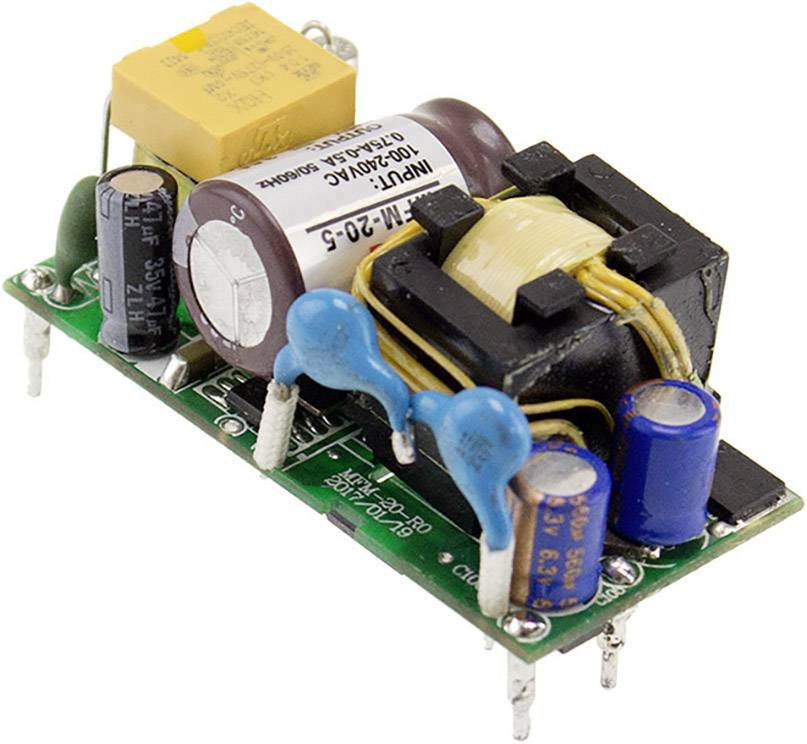

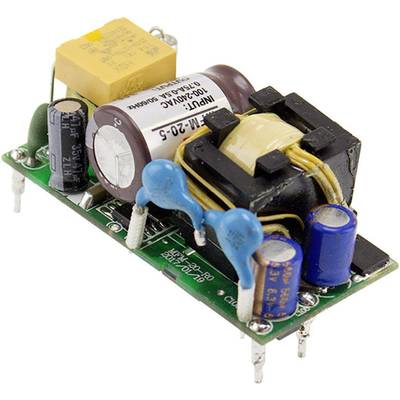

Elektronická doska plošných spojov s rôznymi komponentmi, ako sú kondenzátory, transformátory a rezistory, pohľad zhora.

Datasheety: (PDF)

Doručenie: Št 23. 7.

8 Ks

Počet

Celkom (13,99 € / kus)

13,99 €

s DPH

Už len 8 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Spínané zdroje napájania MEANWELL série MFM-20 Medical Open-frame (na doske) Jeden výstupný výkon: 20 W.

otvorený dizajn pre priamu montáž na DPS
Univerzálny vstup
Ochrana proti preťaženiu vypnutím, automatickým zotavením
chránené proti skratu, preťaženiu, prepätiu, prehriatiu
Trieda izolácie II
zodpovedá norme EN60601-1
nízky voľnobežný výkon

Technické parametre

Kategória výrobku: spínaný zdroj

Vstupné napätie (max.): 264 V/AC

Výstupný prúd (max.): 1.8 A

Výstupný prúd (max.) - zaokrúhlený: 1.8 A

Vstupné napätie (min.): 80 V/AC

Rozmer.: (d x š x v) 49 x 23.8 x 23 mm

Výstupné napätie (max.): 12 V/DC

Pripojenie: spájkovacie piny

: 21.6 W

Počet výstupov: 1 x

Konštrukčné tvar: otvorený

Hmotnosť: 28 g

Vlastnosti napájacích adaptérov: regulovateľné výstupné napätie

Typ: Taktovaný

Šírka: 23.8 mm

V: 23 mm

Dĺžka: 49 mm

Typ: MFM-20-12

MTBF: 121000 h

Počet vstupov: 1 x

PFC: nie

Max. teplota: +85 °C

Min. teplota: -35 °C

Varianty(Všetky ceny sú s DPH)

Výkon

Pripojenie

Vstupné napätie (max.)

Výstupný prúd (max.) - zaokrúhlený

Výstupné napätie (max.)

Vstupné napätie (min.)

MEAN WELL MFM-20-12 spínaný zdroj 12 V/DC 1.8 A 21.6 W

Objednávacie číslo:2142606

Tento produkt

21.6 W

spájkovacie piny

264 V/AC

1.8 A

12 V/DC

80 V/AC

MEAN WELL EPP-500-24 spínaný zdroj 24 V/DC 20.8 A 499.2 W

Objednávacie číslo:2142572

499.2 W

kolíková lišta pre Nylon Crimp konektory

264 V/AC370 V/DC

20.8 A

24 V/DC

80 V/AC113 V/DC

MEAN WELL EPP-500-48 spínaný zdroj 48 V/DC 10.4 A 499.2 W

Objednávacie číslo:2142574

499.2 W

kolíková lišta pre Nylon Crimp konektory

264 V/AC370 V/DC

10.4 A

48 V/DC

80 V/AC113 V/DC

MEAN WELL EPP-500-18 spínaný zdroj 18 V/DC 27.8 A 500.4 W

Objednávacie číslo:2142575

500.4 W

kolíková lišta pre Nylon Crimp konektory

264 V/AC370 V/DC

27.8 A

18 V/DC

80 V/AC113 V/DC

MEAN WELL EPP-120S-27 spínaný zdroj 27 V/DC 4.44 A 119.9 W

Objednávacie číslo:2142579

119.9 W

kolíková lišta pre Nylon Crimp konektory

264 V/AC370 V/DC

4.44 A

27 V/DC

80 V/AC113 V/DC

MEAN WELL MFM-15-3.3 spínaný zdroj 3.3 V/DC 3.5 A 11.6 W

Objednávacie číslo:2142583

11.6 W

spájkovacie piny

264 V/AC

3.5 A

3.3 V/DC

80 V/AC

MEAN WELL EPP-500-27 spínaný zdroj 27 V/DC 18.5 A 499.5 W

Objednávacie číslo:2142584

499.5 W

kolíková lišta pre Nylon Crimp konektory

264 V/AC370 V/DC

18.5 A

27 V/DC

80 V/AC113 V/DC

MEAN WELL EPP-500-15 spínaný zdroj 15 V/DC 33.3 A 499.5 W

Objednávacie číslo:2142590

499.5 W

kolíková lišta pre Nylon Crimp konektory

264 V/AC370 V/DC

33.3 A

15 V/DC

80 V/AC113 V/DC

MEAN WELL MFM-15-5 spínaný zdroj 5 V/DC 3 A 15 W

Objednávacie číslo:2142592

15 W

spájkovacie piny

264 V/AC

3 A

5 V/DC

80 V/AC

MEAN WELL EPP-120S-12 spínaný zdroj 12 V/DC 9.5 A 114 W

Objednávacie číslo:2142594

114 W

kolíková lišta pre Nylon Crimp konektory

264 V/AC370 V/DC

9.5 A

12 V/DC

80 V/AC113 V/DC

Na stiahnutie

Datasheet

Datasheet 2142606 MEAN WELL MFM-20-12 spínaný zdroj 12 V/DC 1.8 A 21.6 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2142606 MEAN WELL MFM-20-12 spínaný zdroj 12 V/DC 1.8 A 21.6 W

Záručné podmienky

Záručné podmienky 2142606 MEAN WELL MFM-20-12 spínaný zdroj 12 V/DC 1.8 A 21.6 W

Popis

Spoločnosť Mean Well predstavuje novú sériu napájacích zdrojov s vysokou hustotou výkonu: palubný typ série MFM. V porovnaní s veľkosťou poslednej generácie - PM a NFM - je veľkosť novej série iba tretinová, má však širší rozsah prevádzkových teplôt, vyššiu účinnosť a nižší výkon bez záťaže. Dizajn tejto série je v súlade s pokynmi normy IEC / EN60601-1. 3. Verzia a ANSI / AAMI ES60601-1, spĺňa požiadavky 2x MOPP a má nízky zvodový prúd (menej ako 80μA). Je schválený pre zdravotnícke prístroje úrovne BF s priamym kontaktom s pacientom. Medzi vhodné aplikácie patrí lekárske testovacie zariadenie, prenosné lekárske vybavenie a lekárske vybavenie vyžadujúce extrémne nízku spotrebu energie v pohotovostnom režime atď.
